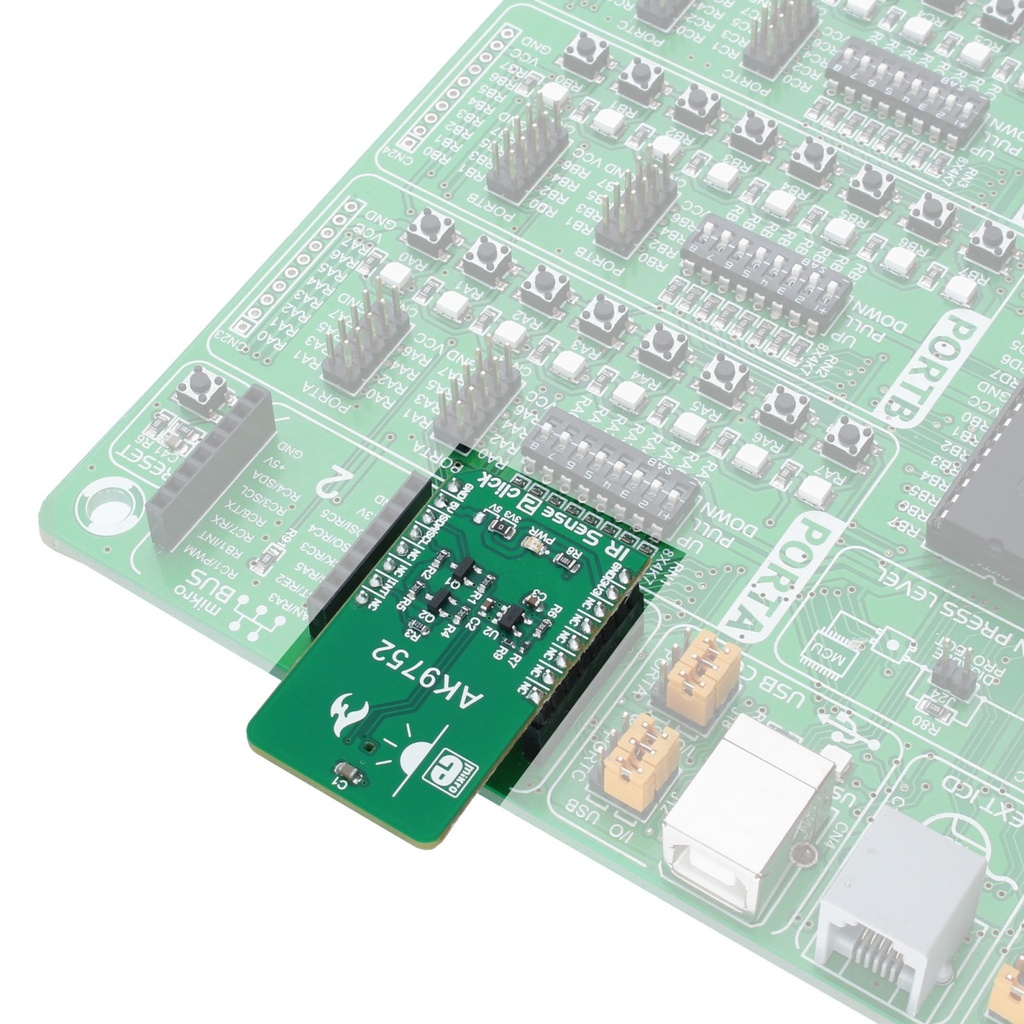

IR Sense 2 click on infrapunaandur Click board™, mis on mõeldud kasutamiseks lühikese ulatusega infrapunaandurite rakendustes. Erinevalt teistest püroelektrilistest anduritest on see võimeline tajuma keskkonna soojuse muutusi kuni 1 m ulatuses, isegi läbi klaasi. IR Sense 2 click sobib suurepäraselt inimese kohaloleku tuvastamiseks, seega saab seda kasutada paljudes inimese kohaloleku tuvastamise rakendustes. Programmeeritav katkestusmootor lihtsustab tarkvaraarendust ja säästab MCU tsükleid, mis muidu kuluksid küsitlusele. Võimalus tajuda infrapuna läbi klaasi võimaldab lõpptoote kujundamist ilma piiranguteta.
IR Sense 2 klõpsus kasutatava väikese kvant-tüüpi IR-anduri kiibi täiustatud sensori omadused, nagu kiibisisene töötlemine ja signaali filtreerimine, 16bit ADC signaali muundamine, I2C-liides, programmeeritav katkestusmootor, madal energiatarve, integreeritud temperatuuriandur ja väga kompaktne suurus, võimaldavad seda klõpsuplaati kasutada väga usaldusväärse ja täpse kohaloleku tuvastamise seadmena. Seda saab kasutada mitmesugustes rakendustes, mis tuginevad inimese kohaloleku tuvastamisele, näiteks lähedusanduriga aktiveeritud tuled ja valvekaamerad, automaatsed uksed, kuumutatud objektide tuvastamine, infoterminalid ja muud sarnased rakendused.
Kuidas see töötab?
IR Sense 2 click kasutab ettevõtte Asahi Kasei Microdevices (AKM) üliväikest I2C-liidesega infrapunaanduri IC-d AK9752. See andur on võimeline tajuma lainepikkusi 2 kuni 5 μm, mis võimaldab tal tungida läbi 0,7 mm klaasi, mis võimaldab seda mõne seadme läbipaistva korpuse taha peita. Anduri IC sisaldab AKMi originaalset InSb kvant-IR-andurelementi, mida kasutatakse IR-spektri valguse tajumiseks, analoogfront endi - signaali konditsioneerimiseks ja anduri nihke tühistamiseks, analoog-digitaalmuundurit (ADC), mida kasutatakse temperatuuri ja IR-anduri pingete muundamiseks digitaalseks teabeks, digitaalset madalpääsufiltrit (LPF) koos valitava katkestussagedusega ja lõpuks - I2C-sideühendust (I2C). Sellel kiibil on integreeritud ka toiteallikas ja sisemine ostsillaatori sektsioon.

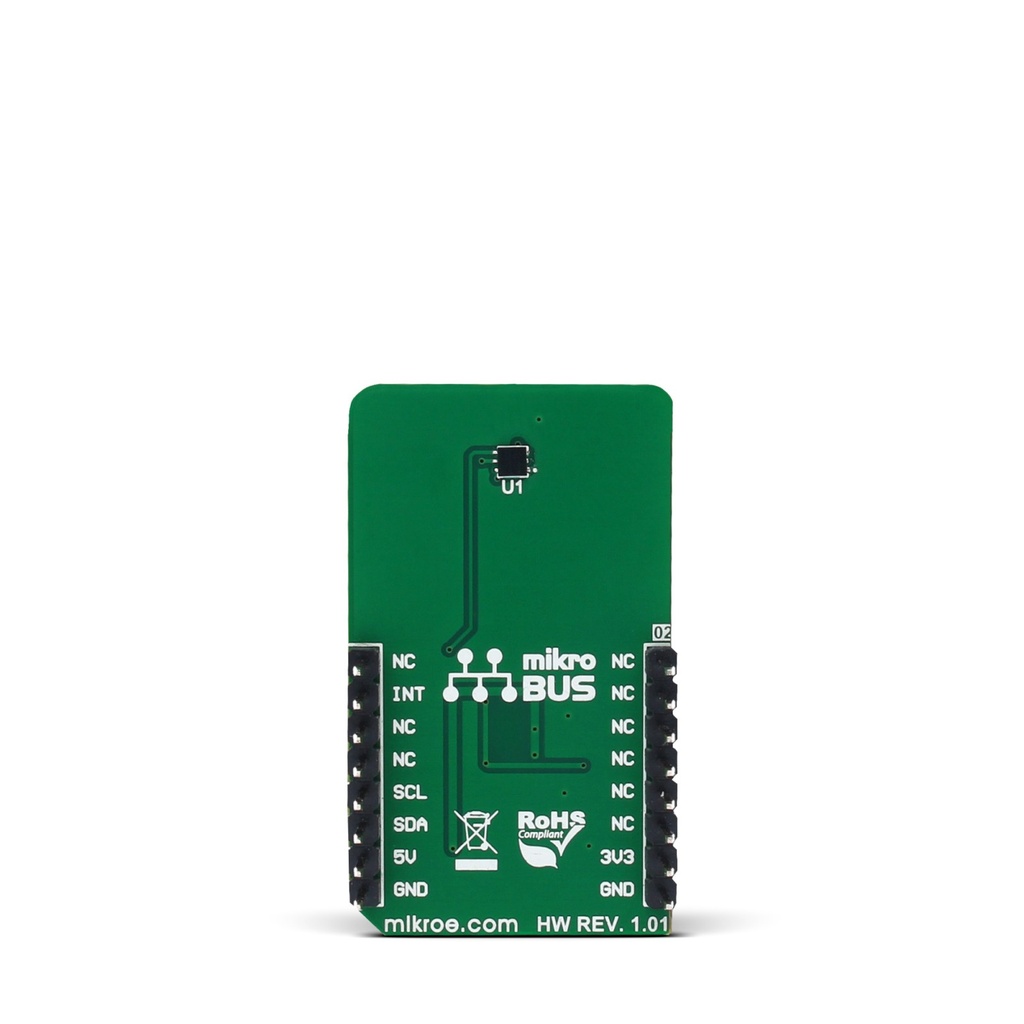

Kiip tuleb koos tehases kalibreeritud nihkega, mistõttu IR Sense 2 click on valmis kasutamiseks kohe karbist välja. Anduri andmed väljastatakse I2C-bussi kaudu, mille viigud on juhitud vastavatesse mikroBUS™-pinidesse. I2C-liides toetab nii tavalist (taktsagedus kuni 100kHz) kui ka kiiret režiimi (taktsagedus kuni 400kHz). I2C kiire režiimi lubamiseks tuleb seadet siiski kasutada madalamatel pingetasemetel, mis ei ole mikroBUS™-il otseselt kättesaadavad. Sel põhjusel on klapiplaat varustatud väikese LDO-võrguga, mis annab andurile 1,8V. Kasutades kahte MOSFET-transistorit, nihkuvad I2C-tasemed pingetasemele, mis valitakse pardale paigaldatud SMD-jumperiga (3,3V või 5V). See võimaldab kiiret I2C-režiimi, isegi kui see on ühendatud 3,3V või 5V MCU-dega.
Programmeeritavat katkestusmootorit saab kasutada katkestusnõude käivitamiseks, kui programmeeritud kriteeriumid on täidetud. Katkestuse vallandavad kõik sündmused, mis vastavad programmeeritud kriteeriumidele; konkreetse sündmuse, mis katkestuse põhjustas, leiab AK9752 andur IC registrist INTCAUSE. AK9752 katkestusviige suunatakse mikroBUS™-i INT-viigule ja see viiakse LOW-loogikasse, kui see käivitub. See tõmmatakse HIGH-logikatasemele sisseehitatud takistiga (1,8 V-ni). Lisateavet I2C-side ja katkestusallikate kohta leiate AK9752 andmelehelt.
IR Sense 2 klõpsu saab kasutada kolmes režiimis:
Stand-By-režiim: Selles režiimis on kõik sisemised sektsioonid välja lülitatud. Andmete väljundregistrid säilitavad oma sisu ja see on lugemiseks saadaval. Katkestusnõel pöördub tagasi algsesse olekusse. Selles režiimis on energiatarve minimaalne.
Pidev režiim: Selles režiimis kordab andur mõõtmist iga 100 ms järel. Väljanderegistris olev teave ajakohastatakse pärast iga lõpetatud teisendust.
Ühekordse mõõtmise režiim: Selles režiimis töötades käivitab seade ühe mõõtmise, salvestab andmed väljundregistrisse ja läheb tagasi ooterežiimi, säästes sel viisil energiat.
Nagu juba mainitud, kasutatakse sisseehitatud SMD-jumperit I2C ja INT-pini loogikapinge seadistamiseks 3,3 V või 5 V. See võimaldab nii 3,3 V kui ka 5 V töötavaid MCUsid IR Sense 2 klõpsuga liidestada.
Tüüp IR, temperatuur
Rakendused IR Sense 2 click sobib suurepäraselt inimese kohaloleku tuvastamiseks, seega saab seda kasutada erinevates inimese kohaloleku tuvastamise rakendustes.
Asahi Kasei Microdevices (AKM) ettevõtte AK9752, mis on väga väike I2C-liidesega infrapunaanduri IC.
Peamised omadused Kiibisisene töötlemine ja signaali filtreerimine, 16bit ADC signaali muundamine, I2C liides, programmeeritav katkestusmootor, madal energiatarve, integreeritud temperatuuriandur, võime tajuda läbi klaasi.
Liides I2C
Sisendpinge 3,3V või 5V
Click-plaadi suurus M (42,9 x 25,4 mm)
