Sobib DIN-kinnituseks, TH 35/7.5 või TH 35/15 (varem TS 35/7.5, TS 35/15)
DIN-liistule paigaldatav toiteplokk on ideaalne lahendus seadmetele, mis peavad olema pidevalt töökorras ja sõltuvad stabiilsest alalispinge (CV) toiteallikast – näiteks uksekellad, läbipääsusüsteemid või andurid. Kompaktne, astmeline disain muudab selle ideaalseks kasutamiseks kitsastes paigalduskohtades, kus kehtivad kõrged soojusnõuded, nt juhtimiskapid või ühenduskarbid.
12 V toiteplokk sobib ideaalselt kasutamiseks uksekellatrafo või toiteallikana valve- ja läbipääsusüsteemidele, ukseavajatele, fonosüsteemidele, uksekellasüsteemidele jpm.
Eriti kompaktne – ainult 35,2 mm lai
Võimaldab kiiret ja lihtsat paigaldust standardsele “top-hat” DIN-liistule, nt juhtimiskappi, tänu mugavale klikkmehhanismile.
Lai sisendpingevahemik ja püsiv alalispinge väljund
DIN-liistu trafo teisendab sisendpinge (100–240 V AC, 50/60 Hz) alalispingeks 12 V.
Reguleeritav väljundpinge vahemikus 10–14 V
Töötab suure energiatõhususega ja on kohandatav erinevateks vajadusteks.
Maksimaalne turvalisus ja töökindlus
Lülitustoiteplokk on varustatud ülepingekaitse, ülekoormuskaitse ja lühisekaitsega. Kaitseklass IP20 ning ohutu elektrooniline eraldus vastavalt kaitseklassile II tagavad töökindluse.
Looduslik jahutus ja turvalised ühendusklemmid
230 V kuni 12 V trafo on passiivjahutusega (konvektsiooniga) ning ühendatakse puutekindlate kruviklemmide kaudu.
LED-näidik pidevaks olekunäiduks
Integreeritud LED-tuli põleb pidevalt, kui seade töötab korrektselt ja on aktiivne.

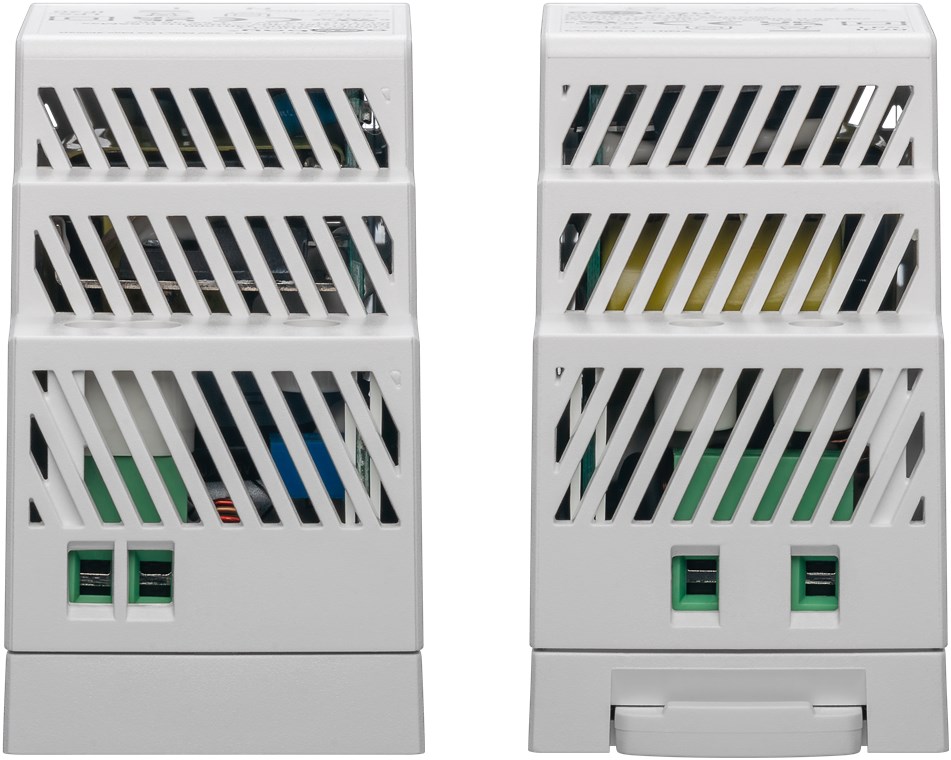

Ühendused
Sisend, tüüp: kruviklemm
Väljund, tüüp: kruviklemm
Energiatõhusus
ErP: keskmine aktiivne kasutegur 84%
Jõudlus
Maksimaalne võimsus: 30 W
Võimsustarve: 30 W
Minimaalne koormus: 0
Hämardatavus: ei ole hämardatav
Seadme ühendused
Maksimaalne väljundvool: 2,5 A
Väljundpinge: 12 V (DC)
Väljundpinge vahemik: 10–14 V (reguleeritav)
Sisendpinge vahemik: 100–240 V (AC)
Sisendvool: 0,8 A
Sisendite arv: 2
Väljundite arv: 2
Sisendi juhtmelõike suurus: 0,75 mm²
Väljundi juhtmelõike suurus: 0,75 mm²
Üldandmed
Kaitseklass: IP20
Seadmeklass: II
Värv: valge
Sertifikaadid ja märgised: WEEE, CE, UL
Kasutusvaldkonnad: juhtimiskapid, kodune elektrijaotus
Erifunktsioon: konstantne pinge (sobiv paralleelühenduseks)
Töötemperatuur
Töötemperatuur alates: -20 °C
Töötemperatuur kuni: +50 °C
Pakend
Pakenditüüp: jaemüügikarp
Pakendiühik: 1 tk papist karbis

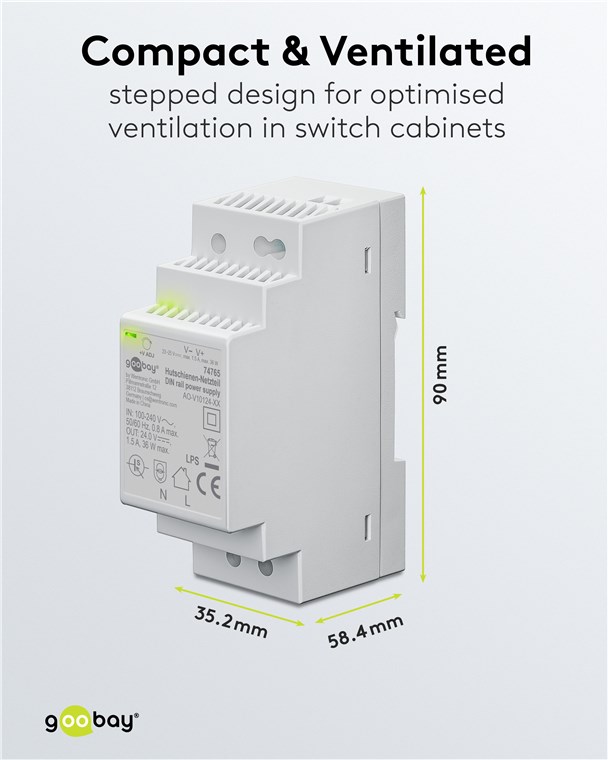

Mõõtmed ja kaal
Laius: 35,2 mm
Kõrgus: 90 mm
Sügavus: 58,4 mm
Kaal: 120 g
Toiteallika omadused
Toitesagedus: 50 Hz
Kemikaaliteave / SCIP
SCIP number: a3a291af-3e14-4348-b4ce-ffad4e5be535
Sisaldab ainet: plii (Pb)
CAS number: 7439-92-1
