10/100BaseT(X) (RJ45 pistik)
Kompaktne suurus lihtsaks paigaldamiseks
QoS toetab kriitiliste andmete töötlemist tiheda liikluse korral
IP40-klassifikatsiooniga metallkorpus
Lai töötemperatuurivahemik -40 kuni 75°C (-T mudelid)

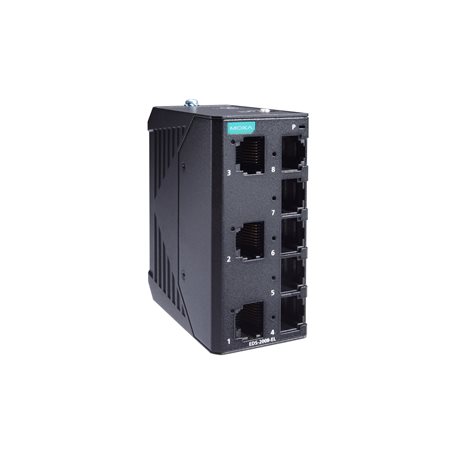

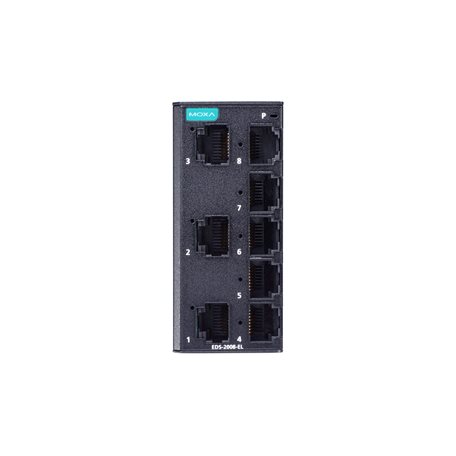

EDS-2008-EL seeria tööstuslikel Ethernet-kommutaatoritel on kuni kaheksa 10/100M vaskporti, mis on ideaalsed rakenduste jaoks, mis vajavad lihtsaid tööstuslikke Ethernet-ühendusi. Suurema mitmekülgsuse tagamiseks erinevate tööstusharude rakenduste kasutamisel võimaldab EDS-2008-EL seeria kasutajatel ka teenusekvaliteedi (QoS) funktsiooni ja ringhäälingutormi kaitse (BSP) sisse või välja lülitada välispaneelil asuvate DIP-lülitite abil. Lisaks sellele on EDS-2008-EL-seeria seadmetel vastupidav metallkorpus, mis tagab sobivuse tööstuskeskkondades kasutamiseks, ning valida saab ka kiudoptilisi ühendusi (Multi-mode SC või ST).
EDS-2008-EL-seeria seadmetel on 12/24/48 VDC ühekordne toitesisend, DIN-redelile paigaldamine ja kõrgetasemeline EMI/EMC-võime. Lisaks kompaktsele suurusele on EDS-2008-EL-seeria läbinud 100%-lise sissepõletamistesti, et tagada selle usaldusväärne toimimine pärast kasutuselevõttu. EDS-2008-EL-seeria standardne töötemperatuurivahemik on -10 kuni 60 °C, saadaval on ka laia temperatuurivahemikuga (-40 kuni 75 °C) mudelid.
EDS-2008-EL seeria tööstuslikel Ethernet-kommutaatoritel on kuni kaheksa 10/100M vaskporti, mis on ideaalsed rakenduste jaoks, mis vajavad lihtsaid tööstuslikke Ethernet-ühendusi. Suurema mitmekülgsuse tagamiseks erinevate tööstusharude rakenduste kasutamisel võimaldab EDS-2008-EL seeria kasutajatel ka teenusekvaliteedi (QoS) funktsiooni ja ringhäälingutormi kaitse (BSP) sisse või välja lülitada välispaneelil asuvate DIP-lülitite abil. Lisaks sellele on EDS-2008-EL-seeria seadmetel vastupidav metallkorpus, mis tagab sobivuse tööstuskeskkondades kasutamiseks, ning valida saab ka kiudoptilisi ühendusi (Multi-mode SC või ST).
EDS-2008-EL-seeria seadmetel on 12/24/48 VDC ühekordne toitesisend, DIN-redelile paigaldamine ja kõrgetasemeline EMI/EMC-võime. Lisaks kompaktsele suurusele on EDS-2008-EL-seeria läbinud 100%-lise sissepõletamistesti, et tagada selle usaldusväärne toimimine pärast kasutuselevõttu. EDS-2008-EL-seeria standardne töötemperatuurivahemik on -10 kuni 60 °C, saadaval on ka laia temperatuurivahemikuga (-40 kuni 75 °C) mudelid.
10/100BaseT(X) Ports (RJ45 connector)
EDS-2008-EL: 8
EDS-2008-EL-M-ST: 7
EDS-2008-EL-M-SC: 7
Full/Half duplex mode
Auto MDI/MDI-X connection
Auto negotiation speed
100BaseFX Ports (multi-mode SC connector)
100BaseFX Ports (multi-mode ST connector)
Standards
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control
IEEE 802.1p for Class of Service
Processing Type
MAC Table Size
Packet Buffer Size
Ethernet Interface
Quality of Service (QoS), Broadcast Storm Protection (BSP)
Connection
1 removable 2-contact terminal block(s)
Input Current
EDS-2008-EL: 0.067A @ 24 VDC
EDS-2008-EL-M-ST/EDS-2008-EL-M-SC: 0.105A @ 24 VDC
Input Voltage
Operating Voltage
Overload Current Protection
Reverse Polarity Protection
Installation
DIN-rail mounting, Wall mounting (with optional kit)
Weight
Housing
Dimensions
EDS-2008-EL: 36 x 81 x 65 mm (1.4 x 3.19 x 2.56 in)
EDS-2008-EL-M-ST: 36 x 81 x 70.9 mm (1.4 x 3.19 x 2.79 in)
EDS-2008-EL-M-SC: 36 x 81 x 67.9 mm (1.4 x 3.19 x 2.67 in)
