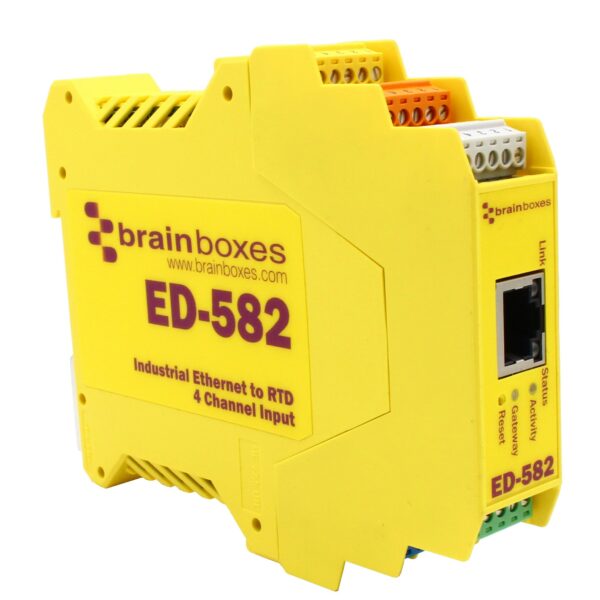

Ethernet RTD-seadmesse: 4 sisendkanalit. Võimas ARM 120 MHz, 32-bitine CPU
Seadet saab juhtida lihtsa ASCII TCP-protokolli või ASCII kaudu virtuaalse COM-porti kaudu. Lisaks pakub Brainboxes API-de komplekti ja näidiskoodi, et suhelda seadmega, kasutades Microsoft .NET raamistikku Visual Basic, C#, C++, Java, Javascript, PHP ja muud.
Seadet saab konfigureerida ja turvaliseks muuta veebibrauseri kaudu ning installida COM-portina Windows-arvutisse, et tagada täielik tagasiühilduvus, mis on oluline vanemate rakenduste jaoks.
Pakub töökindlaid ja intelligentsed „juhtimispoolseid” seadmeid, mis moodustavad liidese 24 V tehase keskkonna süsteemidega, mida tavaliselt nimetatakse „protsessipoolseks”.
ED tootevalik on mõeldud rasketes tingimustes kasutamiseks. Digitaalsed väljundportide liinid on rakendatud kaitstud väljundvooluahelatena, mis pakuvad voolu ülekoormuse ja lühise kaitset, pingehüppe, ülekoormuse ja avatud vooluahela kaitset ning ülekuumenemise kaitset, et võimaldada võimalikult laia kasutust ja seadmete valikut.
- 4 kõrge täpsusega RTD sisendit
- Ühilduv PT100, PT1000 ja Ni120-ga
- Tehase protsesside juhtimine ja automatiseerimine, integreeritud DIN-siini kinnitus
- Toetab lihtsat ASCII TCP protokolli
- Mõõtevahemik -200 °C kuni +600 °C
- Tarkvara API-d Visual Basic, C# ja muud
IO ChannelsIO ProtocolsDCON ASCII over TCP or Com Port
Description4 RTD Inputs
Digital Inputs0
Digital Outputs0
Analog Inputs4
Analog Outputs0
WatchdogN/A
Power On ValuesN/A
Safe ValuesN/A
Digital IOInput Logic Level 00.0V to +1.0V
Input Logic Level 1+2.0V to +30V
Input LatchesTriggered by user programmable positive or negative edges, stays true until acknowledged
Input CounterUser progammable- counts positive or negative transitions up to 200Hz
Digital Output TypeN/A
Maximum Output Load VoltageN/A
Maximum Output Current Sink0.85A per channel, Max 6.8A per device
Serial PortIO GatewayASCII Gateway Port
NetworkNumber of Ports1
Network Port TypeRJ45 Jack 10/100 MHz Autosensing, Cross Over Autosensing (MDIX)
Network ProtocolsICMP, IP, TCP, DHCP, HTTP
Protection1500V Magnetic Isolation between ports and network
PowerPower Input5V - 30V DC Redundant DC Dual Power Inputs, reverse polarity protected
Power Supply 1 DescriptionGlobal Power Supply - PW-600
Power Supply 2 DescriptionPower supply PW-650
Max Input35 Volts
GeneralOperating Temperature Range-40 °C to +80 °C / -40 °F to +176 °F
Industrial StandardYes
Storage Temperature-40 °C to +85 °C / -40 °F to +185 °F
Galvanic IsolationNo
Power ConsumptionInput +5V to +30V DC 100mA@24V 2.5W max
Product Weight0.129 kg, 4.55 ounces
Product Dimensions129x102x23 mm, 5.1x4.0x0.9 inches
Packaged Weight0.225 kg, 7.94 ounces
Packaged Dimensions160x135x49 mm, 6.3x5.3x1.9 inches
GTIN (barcode)837324004021
Operating System CompatibilityOperating Systems
Microsoft Windows 10
Microsoft Windows 8 32 bit & 64 bit Editions
Microsoft Windows 7 32 bit & 64 bit Editions
Windows Server 2008 32 bit & 64 bit Editions
Windows Vista 32 bit & 64 bit Editions
Windows XP 32 bit & 64 bit Editions
