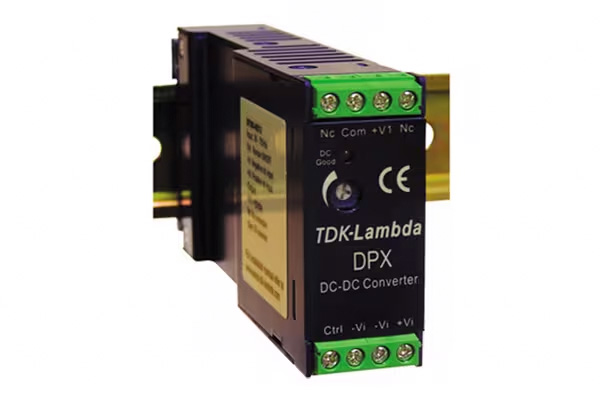

DPX15W seeria ühe ja kahe väljundiga 15W Din Rail monteeritavad DC-DC muundurid
Peamised turusegmendid ja rakendused
- Kommunikatsioonisüsteemid, tööstuse juhtimissüsteemid
- Tehaseautomaatika, pooljuhtseadmed
- Ühe ja kahe väljundiga muundurid
- Vastavad EN55022 klassile B
- Sisendkaitsme kaitse
- Sisendi tagasipoolsuse kaitse
- Sisendi sissevoolukaitse
- Ülekoormuse ja lühise kaitse
- Ülepinge kaitse
- Usaldusväärne kinnitus DIN-riba TS-35/7,5 või TS-35/15 jaoks
- I/O-isolatsioon 1600 VDC
- Väljundi DC-OK indikaator
Electrical Characteristics
- Nominal Input Voltage[DC] 48Vdc
- Input Voltage Range[DC] 18 to 75Vdc
- Efficiency 86% Typ.
- Rated Output Voltage[DC] +15Vdc-15Vdc
- Output Voltage Range[DC]14.82 to 15.18Vdc-14.82 to -15.18Vdc
- Maximum Output Current 1A1A
- Maximum Ripple Noise 75mV75mV
- Maximum Output Power 15W
- Withstanding Voltage1Input - Case: 1600DC: 1min.
- Withstanding Voltage2Input - Output: 1600DC: 1min.
- Withstanding Voltage3 Output - Case: 1600DC: 1min.
Package Type & Size
- Package / Mounting DIN rail
- Width(W) 24.5mm Nom. (0.96in Nom.)
- Height(H) 57.6mm Nom. (2.27in Nom.)
- Depth(D) 125mm Nom. (4.92in Nom.)
- Weight 147.5g Typ.
- Industry Standard Size
- Terminal Style Block terminal
Other
- Operating Temp. Range -40 to 95°C
- IsolationIsolated
- Feature
MIL-STD-810F
EN55022 Class B
- Safety Standard(Certified)
IEC60950-1
UL60950-1
IEC62368-1
EN62368-1
UL62368-1
Safety Standard(Conformed) CE / UKCA Mark
Remarks
- This page only shows representative characteristics. Please refer to the technical data for detailed specifications and conditions.
