Tööstuse juhtiv PoE-tehnoloogia ja taastuvenergia süsteemi integreerimine
PLANETi äsja turule toodud taastuvenergia tööstuslikku 802.3at PoE Ethernet Switchi BSP-115PV-15A saab laadida ammendamatu ja loodusliku energiaallikaga, nagu päikese-, tuule- ja hüdroenergia, et säästa energiat, et ökonoomselt varustada neid kaugjuhtivaid IP-kaameraid ja traadita AP-sid.
BSP-115PV-15A on varustatud 5 10/100/1000BASE-T vaskportiga, mis toetavad 802.3at PoE+ injektori funktsiooni, kuni 120 vati PoE koguvõimsusega ja 1 täiendava 100/1000BASE-X SFP kiudoptilise pordiga, mida kasutatakse eelkõige sellistes ulatuslikes rakendustes nagu tammid, metsad, kõrbed, rahvuspargid, loodus/loomakaitsealad ja maanteed. See on mõeldud mitmekülgselt ühendatud seadmete mitmekülgse voolu jaotamise tõhusaks korraldamiseks, mis vastab keskkonna-, sotsiaal- ja juhtimispõhimõtetele (ESG). Kasutades tipptasemel IP-põhist tehnoloogiat, on PLANET muutnud tavapärase Power Over Ethernet (PoE) tõelisteks võrguseadmeteks, mis on kooskõlas jätkusuutlike ja vastutustundlike äritavadega.
Nulltarbimisega ja stabiilne toiteallikas
12V/24V liitium-, plii- või liitiumrauaaku laetakse BSP-115PV-15A abil, kust saadakse päikeseenergiat. Seega jätkab BSP-115PV-15A PD-d, nagu juhtmevaba PoE AP, ilma kaabliteta ja selle porti UTP-kaabliga ühendatud juhtmega kaamera toitmist. Selle süsinikdioksiidivaba funktsioon on võimalik, kuna seadme saadav energia on taastuv. Kõige tähtsam on see, et traadita IP-põhise välisvalve toimimist saab jätkata ka öösel, kuna aku laetakse päeva jooksul.
Nutikas akujuhtimine
BSP-115PV-15A omab järgmisi spetsiaalseid energiahaldusfunktsioone:
- Praegune aku kasutuse olek protsentuaalselt
- Üle eelarve PoE-pordi lahtiühendamise kaitse

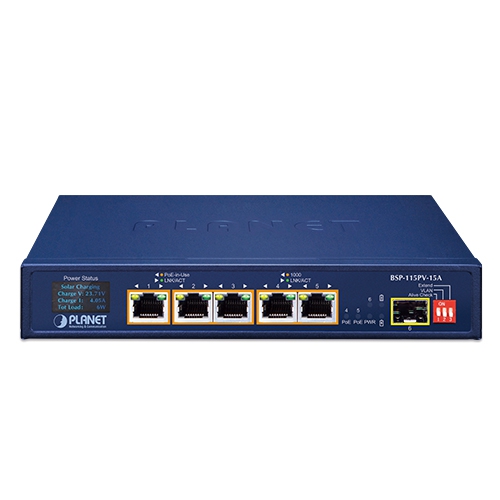

Nutikas ja intuitiivne LCD-monitooring
Kuna BSP-115PV-15A esipaneelil on intuitiivne paneel, saate BSP-115PV-15A LCD-ekraanilt kontrollida praegust päikeseenergia ja aku seisu. See lihtne kasutamine võib suurendada taastuvate PoE-kommutaatorite energiahalduse tõhusust, kuna järgmised spetsiaalsed olekufunktsioonid on lisatud:
- Näitab päikeseenergia sisendpinget ja praegust võimsust
- Näitab aku pinget ja voolutugevust
- Näitab PoE voolutugevust
- Näitab aku järelejäänud aku ja järelejäänud laadimisaega
- Näitab teavet temperatuuri ja niiskuse kohta
Intelligentne toiteallikaga seadme elujõulisuse kontroll
Seeria BSP-115 saab reaalajas jälgida ühendatud PD-de olekut PD-de elujõukontrolli funktsiooni abil. Kui PD lakkab töötamast ja reageerimast, taastab BSP-115 seeria PoE-toite ja toob PD uuesti tööle. See suurendab oluliselt võrgu töökindlust, kuna PoE-port taastab PD toiteallika ja vähendab administraatori halduskoormust.
802.3at PoE+ toite- ja Ethernet-andmeedastuskauguse laiendamine
Selle DIP-lülitiga saab süsteemi seadistada pikendusrežiimi. Lisaks on BSP-115PV-15A varustatud VLAN-tehnoloogiaga ja töötab portide kaupa 10Mbps duplekskasutuses. Samuti toetab see 21,2 vati PoE-väljundvõimsust kuni 250 meetri kaugusele, ületades Ethernet UTP-kaabli 100 m piirangu.
Selle uhiuue funktsiooniga pakub BSP-115-seeria täiendavat lahendust 802.3at PoE-kauguse pikendamiseks, säästes seega Ethernet-kaabli paigaldamise kulusid.
Mitu akuvarianti kõigi turunõuete jaoks
BSP-115-seeria pakub erinevaid akuvariante, sealhulgas plii-, liitium- ja liitiumrauaakusid. Pliiaku pakub kulutõhusat valikut, samas kui liitiumaku pakub suuremat energiatihedust ja kerget konstruktsiooni ning liitium-rauaku ühendab suure energiatõhususe ja vastupidavuse. Taastuv PoE-lüliti pakub paindlikku ja usaldusväärset lahendust, mis tagab kõikide rakenduste tõrgeteta toimimise.
Temperatuuriandur aku kaitseks
BSP-115-seeria on varustatud aku kaitseks temperatuurianduriga. Kui andur tuvastab, et aku temperatuur ületab 70~75 kraadi C, peatatakse PoE-kõrgvevoolu toide, et jahutada ja kaitsta akut.
BSP-115PV-15A pakub ka niiskuse tuvastamise funktsiooni, mis võimaldab kasutajatel hõlpsasti aru saada keskkonna niiskusest.
Hardware Specifications
Copper Ports5 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports
SFP Port1 100/1000BASE-X SFP ports
ConnectorRemovable 6-pin terminal block
Pin 1/2(+/-) , 3/4(+/-) for PV panel (In parallel);
Pin 5/6(-/+) for battery charging and discharging
The PV input is compliant with DC input but cannot be connected simultaneously with solar input to prevent damage to the device.
DIP SwitchFront Panel:
Alive Check: All PoE ports enable PD Alive check function.
VLAN: Port isolation
Extend: Long distance PoE switch.
Rear Panel:
PWR: Equipment power switch
BAT: Battery type switch
BV: Battery voltage switch
LiFe: Lithium iron phosphate switch
Power RequirementsSupports 20-27V solar panel input (open circuit voltage) with 12V battery, maximum solar panel input power of 405W, and maximum circuit 15A.
Supports 32-45V solar panel input (open circuit voltage) with 24V battery, maximum solar panel input power of 675W, and maximum circuit 15A.
Charging FunctionIntegrated automatic charging and discharging, maximum efficiency 98%, maximum charging current 15A
Integrated battery protection function
Integrated battery float charging function
Supports over-temperature protection function
Battery TypeBased on Full Loading power consumption:
12V / 24V lead-acid battery, maximum charging current 15A
12.6V/25. 2V lithium battery, maximum charging current 15A
14.6V/29.2V lithium iron battery, maximum charging current 15A
Note: Recommended capacity 500AH in fully power 120W usage
Power Consumption/ Dissipation3 watts, 10.2BTU (Standby without PoE function)
140 watts, 477 BTU (Full loading with PoE function)
Dimensions (W x D x H)196.72 x 141.8 x 34 mm
Weight820g
LCD Monitor (W x D)26.77 x 16 mm, 1.1-inch
Temperature SensorTemperature Detector -20 ~ 120 degrees C
Humidity Detector 0 ~ 100 % RH
ESD Protection±8KV air gap discharge
±4KV contact discharge
Surge Immunity2KV
EnclosureIP30 metal case
InstallationDesktop/Wall-mount ear
LED IndicatorsFront Panel:
System:
Green: PWR ,BAT.out,BAT.in
Per 10/100/1000T RJ45 Port: (Port 1~Port 3):
Green: LNK/ACT (10/100/1000Mbps)
Amer: PoE-in-use
Per 10/100/1000T RJ45 Port: (Port 4~Port 5):
Green: LNK/ACT (10/100/1000Mbps)
Amer: 1000Mbps
Green: PoE-in-use
Per SFP Port: (Port 6):
Green: LNK/ACT (100/1000Mbps)
Rear Panel:
System:
Green: SYS, PWR, PV in
Battery:
Green: BAT.out, BAT.in, BAT.V in
Switching Specifications
Switch ArchitectureStore-and-Forward
Switch Fabric12Gbps/non-blocking
Switch Throughput8.92Mpps@64 bytes
MAC Address Table2K entries
Shared Data Buffer2.5Mb
Jumbo Frame10K bytes
Power over Ethernet
PoE StandardIEEE 802.3at Power over Ethernet PSE
PoE Power Supply TypeEnd-span
PoE Power OutputPer port 48V DC, max. 35 watts
Power Pin AssignmentPort 1: 1/2 (+), 3/6 (-), 4/5(+), 7/8(-)
Ports 2~5: 1/2 (+), 3/6 (-)
PoE Power BudgetMaximum 120W (depending on power input)
Standards Conformance
Regulatory ComplianceFCC Part 15 Class A, CE
Standards ComplianceIEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3z Gigabit SX/LX
IEEE 802.3x Flow Control and Back Pressure
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3az Energy-Efficient Ethernet
Environment
OperatingTemperature: -20 ~ 65 degrees C
Relative Humidity: 5 ~ 95% (non-condensing)
StorageTemperature: -40 ~ 70 degrees C
Relative Humidity: 5 ~ 95% (non-condensing)
