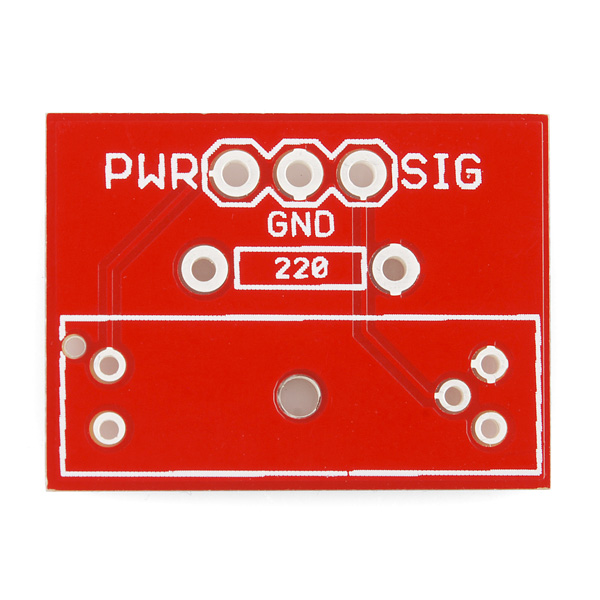

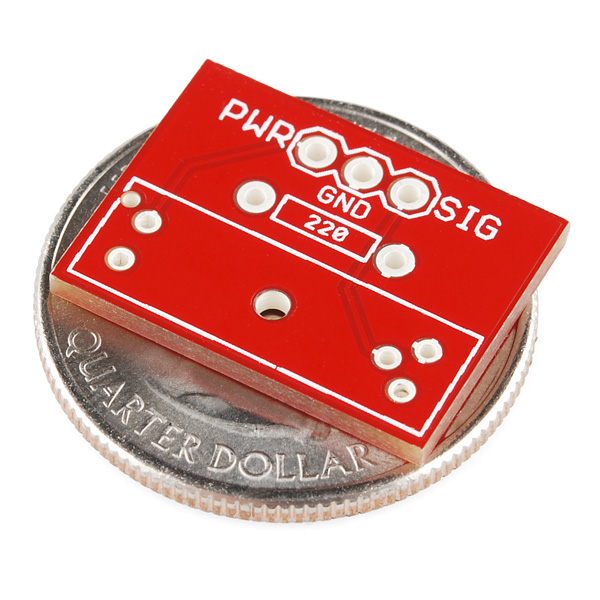

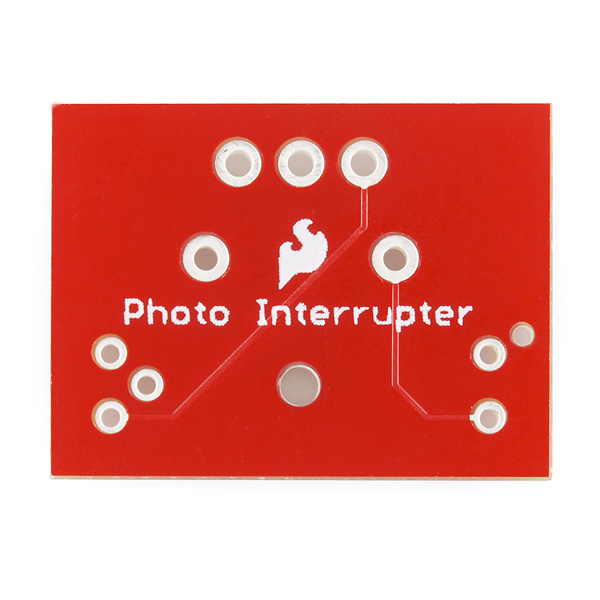

Lihtne trükkplaat GP1A57HR fotokatkestaja jaoks. Sellel PCB-l on kolm ühendust PWR, GND ja signaali jaoks.
Kui värav on vaba, on SIG kõrge (> 4,9 V). Kui värav on blokeeritud sõrme, kirjutusriista, toidugraanuli või muuga, läheb SIG madalaks (<0,4 V).

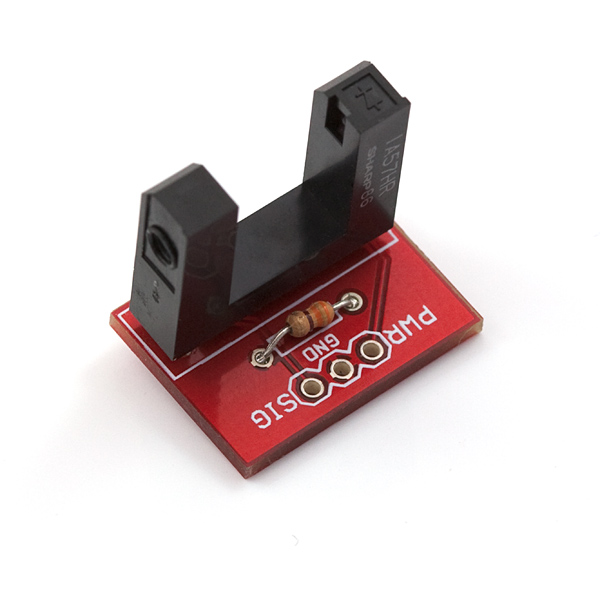

Kokkupandud pilt on ainult viitamiseks, tahvel on paljas; fotokatkesti ja 220Ω (330Ω, töötab ka) voolu piirav takisti on loetletud allpool.
