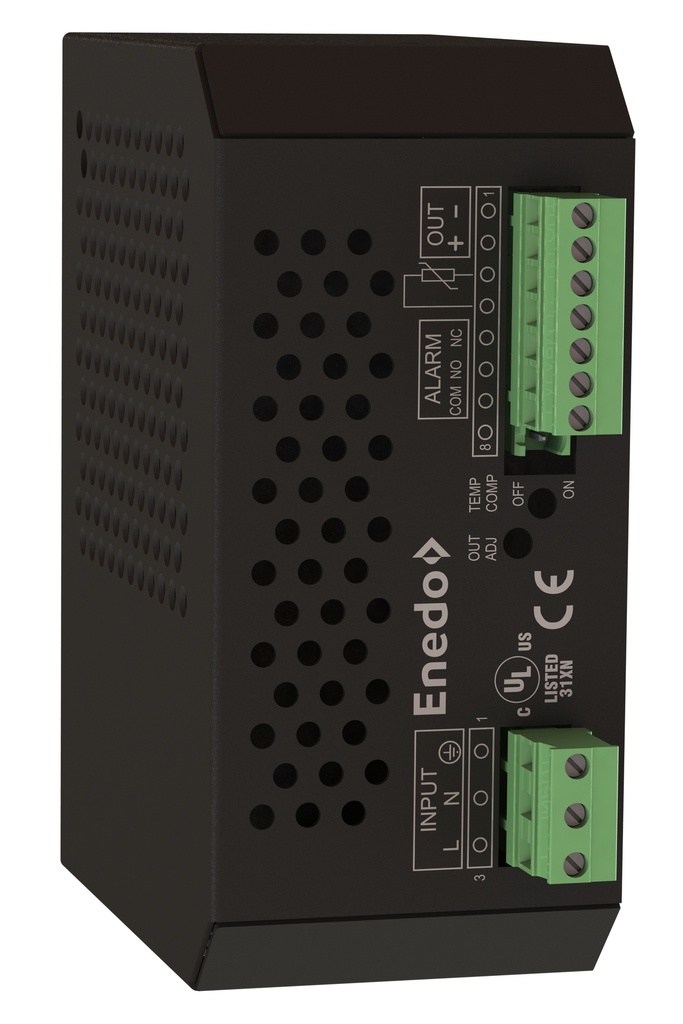

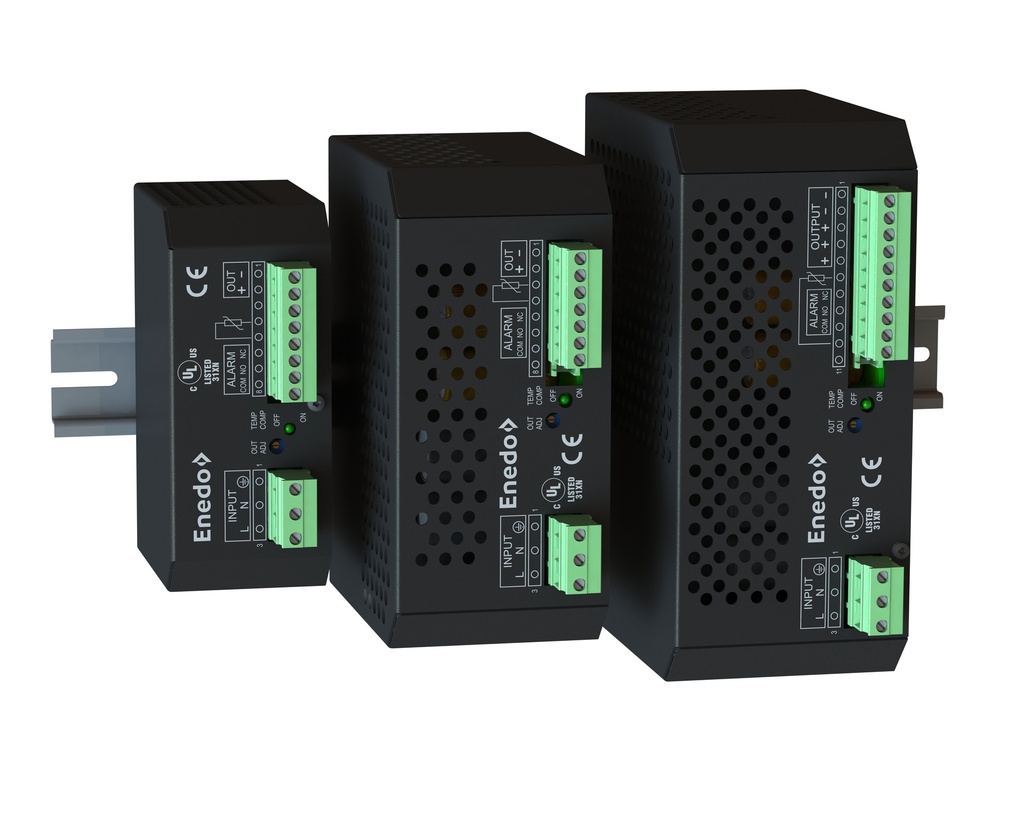

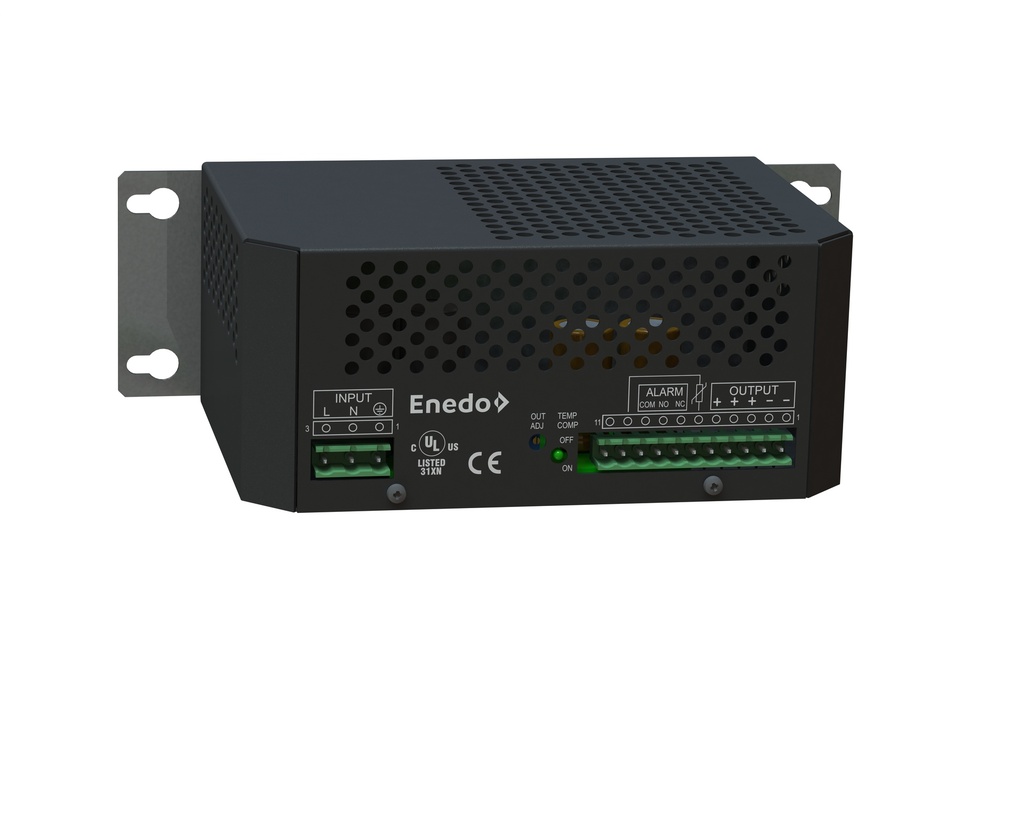

ADC5000 seeria DIN-liistule/seinale paigaldatavad akulaadijad on mõeldud hoonete tarbeks korpusesse paigaldamiseks ning on ette nähtud kasutamiseks tööstus- ja telekommunikatsioonirakendustes. Neid mitmekülgseid AC/DC akulaadijaid saab kasutada toiteplokina või akude laadimiseks ooterežiimis akutoite varundussüsteemides.
Väljundvõimsused ulatuvad 60 kuni 250 W-ni, sisendpinge vahemik on 90–264 VAC 60 W mudelitel ja 230/115 VAC kõikidel teistel võimsustel. Standardsed väljundpinged on 12, 24, 36 ja 48 VDC. Teatud mudelid on saadaval ka valikulise alalisvoolu sisendiga.
Mõned mudelid on saadaval ka mitmesugustes versioonides, et toetada spetsiifilisi rakendusnõudeid. R-versiooni seadmed vastavad nõudlikele keskkonnanõuetele, nagu löögikindlus, vibratsioonikindlus, niiskuskindlus ja lai ümbritseva õhu temperatuurivahemik, kasutamiseks taastuvenergia rakendustes, näiteks tuuleenergia juhtimissüsteemides. P-versiooni seadmed on mõeldud kasutamiseks ainult mitteavalikes võrkudes (ei vasta EN61000-3-2 harmoonilistele standarditele).
Peamised omadused
- 60 kuni 250 W väljundvõimsuse vahemikud
- 12, 24, 36 ja 48 VDC väljundpinged
- Sisendpinge vahemikud:
- 90–264 VAC (ainult 60 W mudelid)
- 230/115 VAC (kõik teised mudelid)
- Alalisvoolu sisend 60 W seadmetel
- Temperatuurikompenseeritud akulaadimine
- Lai väljundi reguleerimisvahemik
- Tõhusus 82–90%
- Töötemperatuur –40 °C kuni +70 °C
- EMC EN55022B (telekommunikatsioon)
- Sisseehitatud seeriadioodi valik ujuva väljundi ja redundantse konfiguratsiooni jaoks
- R = vastupidav mudel karmide keskkonnatingimuste jaoks, kaetud PCB ja löökidele ning vibratsioonile vastupidavad komponendid
Rakendused
- Tuuleenergia juhtimissüsteemid
- Ilmamõõtmise süsteemid karmides tingimustes
- Erinevad tööstuslikud alalisvoolu toiteallikad
- Elektrijaamade abialalisvoolu toiteallikad
- Ooterežiimi akulaadimise lahendused
Type: DIN / with Serial Diode/ Passive PFC
Input Voltage (VAC): 230/115
V1 Out Nom (V): 12
Output Voltage (VDC): 9-15
Output Current MAX (A): 20/18
Power Out Max (W): 274
Input Voltage (VDC):
Efficiency Rating (%): 85
Operating temperature range: -40 to +70°C
Cooling: Natural convection
Warranty Years: 2
Safety: EN 60950-1 Class 1 including CB certificate, UL60950-1 class 1,
Weight (kg): 1,5
Dimensions (cm): 7.5x17.3x12.2
CN8 code: 85044083
