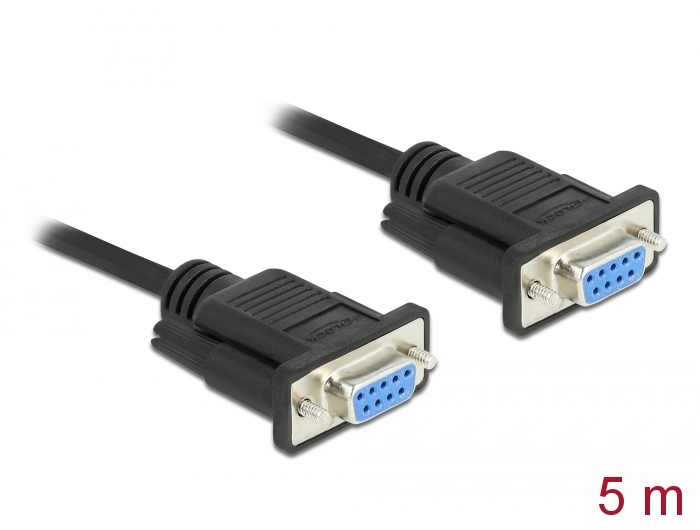

See Delocki jadakaabel on täisnullimodemkaabel, millel on RTS/CTS ja DTR/DTS andmevoo juhtimine. See kaabel pakub võimalust ühendada RS-232 seadmeid otse omavahel. Valikuliselt saab seadmeid varustada toiteallikaga RI-liini kaudu.
Mini D-Sub 9 pesa
Need kaablid sobivad mis tahes RS-232 porti, sest mini D-Sub 9 pistikud (44 x 33,3 x 15 mm) on väikesed ja kompaktsed. Nii saab RS-232 ühendusi kasutada üksteise kõrval.
Spetsifikatsioon
Pistikud:
1 x D-Sub 9 jadaühendusliitmik koos kruvidega >
1 x D-Sub 9 jadaliitmik koos kruvidega
Kaabli gabariit: 28 AWG
Täielik käepärane kaabel
Pinide paigutus: 2 - 3, 3 - 2, 4 - 6, 6 - 4, 5 - 5, 7 - 8, 8 - 7, 9 - 9, varjestatud.
Värv: must
Isolaator: PVC
Kruvitüüp: #4-40 UNC
Kaabli läbimõõt: ca. 5 mm
Kaabli pikkus koos pistikutega: ca. 5 m
Süsteeminõuded
Vaba D-Sub 9 isasport
Pakendi sisu
Kaabel
Specification• RS-232 (EIA / TIA)
Style• Mini Sub-D9
• Nullmodem "Full Handshaking"
Interface
Connector 1• 1 x serial D-Sub 9 female with screws
Connector 2• 1 x serial Sub-D 9 female with screws
Technical characteristics
Data transfer rate• up to 921.6 Kbps
Signal transmission• TxD, RxD, RTS, CTS, DTR, DSR, RI, GND + Schirmung
Physical characteristics
Cable type• AWM Style 2464 28 AWG 80 °C 300 V VW-1
Cable length incl. connector• 5 m
Pin finishing• gold-plated
Conductor material• Copper tinned
Conductor gauge• 28 AWG
Screw type• #4-40 UNC
Colour• black
Cable jacket material• PVC
Safety of Flammability• VW-1
