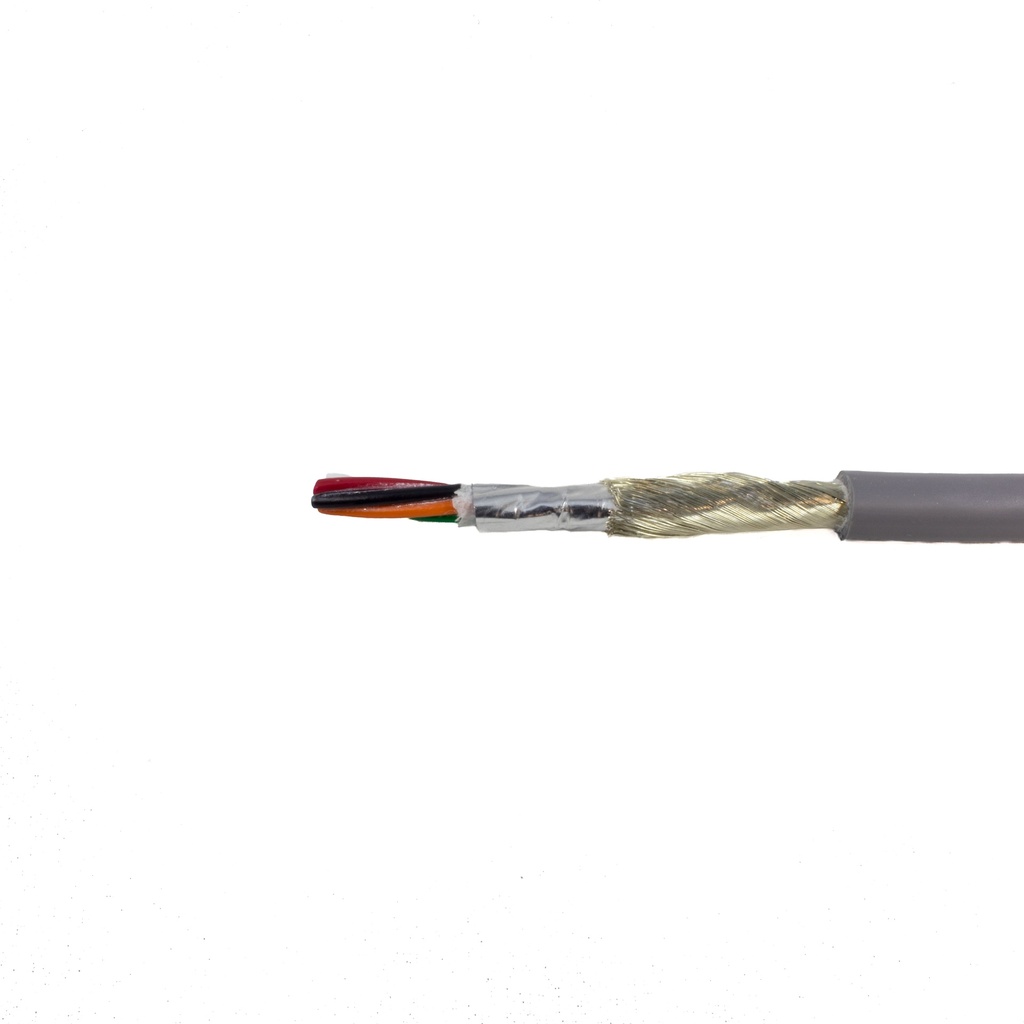

See kaabel on neljasooneline, varjestatud juhtkaabel, mis on loodud nõudlikeks tööstuslikeks rakendusteks.
Konstruktsioon: Kaabel koosneb neljast soonest: punasest, mustast, valgest ja rohelisest, millest igaüks on 22 AWG (19/34) tinatatud vasest ja kaetud 0.010-tollise pooljäiga PVC-isolatsiooniga. Sooned on keerutatud (min. 8.0 keerdu jala kohta) ja ümbritsetud polüesterteibiga.
Varjestus: Kaablil on suurepärane kaitse elektromagnetiliste häirete eest tänu Alum/Mylar fooliumteibile ja tinatatud vasest punutud varjestusele (90% katvus), koos 26 AWG tinatatud vasest drenaažijuhtmega.
Omadused:
- Väliskest: 0.040" nominaalse seinapaksusega PVC, värvus kiltkivihall (SLATE).
- Pinge ja temperatuur: 300 VRMS, töötemperatuur -10 °C kuni 105 °C (staatiline) ja +5 °C kuni 105 °C (dünaamiline).
- Standardid: Vastab UL AWM Style 2661, CSA CMG ning on leegikindel (FT4) ja õlikindel (Oil Resistant).
- Keskkonnanõuded: RoHS2/RoHS3 ja REACH nõuetele vastav.
See kaabel sobib ideaalselt kontrolli-, andme- ja signaaliühendusteks, kus on vajalik vastupidavus ja töökindlus.
Construction
1) Component 4 X 1 COND
a) Conductor 22 (19/34) AWG Tinned Copper
b) Insulation 0.010" Wall, Nom. PVC, Semi Rigid
(1) Color Code Alpha Wire Color Code D
- Conductor 1 BLACK
- Conductor 2 RED
- Conductor 3 WHITE
- Conductor 4 GREEN
2) Cable Assembly: 4 Components Cabled
a) Twists: 8.0 Twists/foot (min)
b) Orientation: Components to be arranged from INSIDE LAYER to
OUTSIDE LAYER
c) Core Wrap Nonwoven Polyester Tape, 25% Overlap, Min.
3) Shield: Flex Alum/Mylar Tape, 25% Overlap, Min.
a) Foil Direction Foil Facing Out
b) Drain Wire 26 (7/34) AWG Tinned Copper
c) Single Serve Tinned Copper,90% Coverage, Nom.
4) Jacket 0.040" Wall, Nom.,PVC 0.231+/- 0.011
a) Color(s) SLATE
b) Jacket Separator Tissue Tape, 25% Overlap, Min.
Applicable Specifications
1) UL
- Component 1 AWM/STYLE 10002 105°C / 300 VRMS
- Overall AWM/STYLE 2661 105°C / 300 VRMS
2) CSA International
- AWM I/II A/B 105°C / 300 VRMS
- C(UL) TYPE CMG 105°C
- FT4
3) Other Oil Resistant
4) CE: EU Low Voltage Directive 2014/35/EU
Environmental
1) CE: EU Directive 2011/65/EU(RoHS2), EU Directive 2015/863/EU
(RoHS3):
2) REACH Regulation (EC 1907/2006):
3) California Proposition 65:
Physical & Mechanical Properties
1) Temperature Range -10 to 105°C(static), +5 to 105°C (dynamic)
2) Bend Radius 8X Cable Diameter(static), 8X Cable Diameter(dynamic)
3) Pull Tension 29 Lbs, Maximum
4) Sunlight Resistance Yes
Electrical Properties
1) Voltage Rating 300 VRMS
2) Capacitance 37 pF/ft @1 kHz, Nominal Conductor to Conductor
3) Ground Capacitance 67 pF/ft @1 kHz, Nominal
4) Inductance 0.17 μH/ft, Nominal
5) Conductor DCR 15.3 Ω/1000ft @20°C, Nominal
6) OA Shield DCR 5.1 Ω/1000ft @20°C, Nominal
