Sobib DIN-kinnituseks, TH 35/7.5 või TH 35/15 (varem TS 35/7.5, TS 35/15)

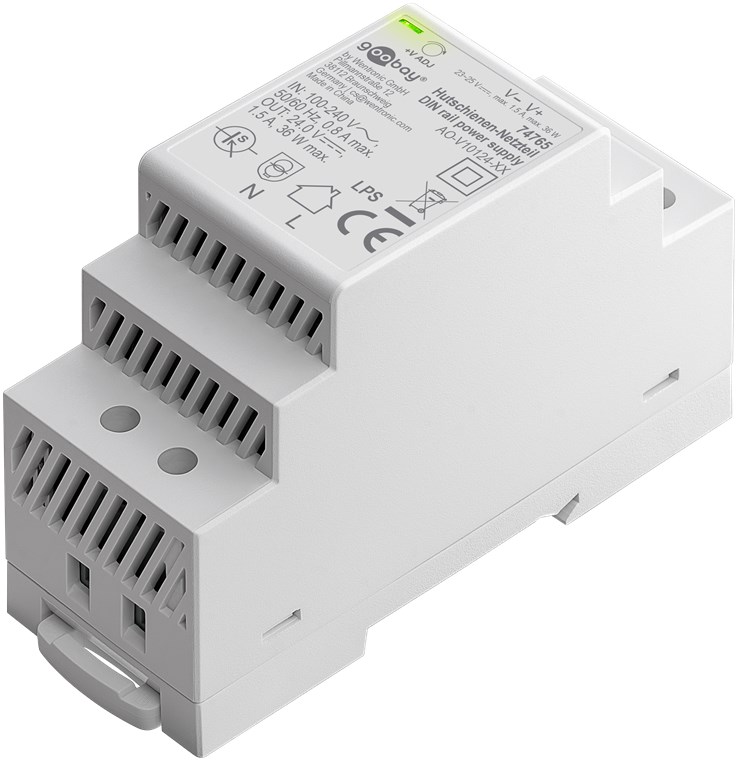

24 V DIN-liistule kinnitatav toiteplokk on ideaalne lahendus hooneautomaatika rakendustes, näiteks väikestes PLC-süsteemides, ning turvatehnoloogias, kus võrku ühendatakse mitu madala energiatarbega seadet, mis vajavad konstantset alalispinget (CV). Kompaktne, astmeline disain teeb selle sobivaks kasutamiseks kitsastes paigalduskohtades, kus on kõrged soojusnõuded – näiteks juhtimiskappides või jaotuskastides.
24 V toiteplokk sobib juhtimissüsteemide toiteks, nagu uksekellad, võrku ühendatud valgustus, küte või ventilatsioon, samuti valve- ja häiresüsteemide tööks.
Eriti kompaktne – vaid 35,2 mm laiune

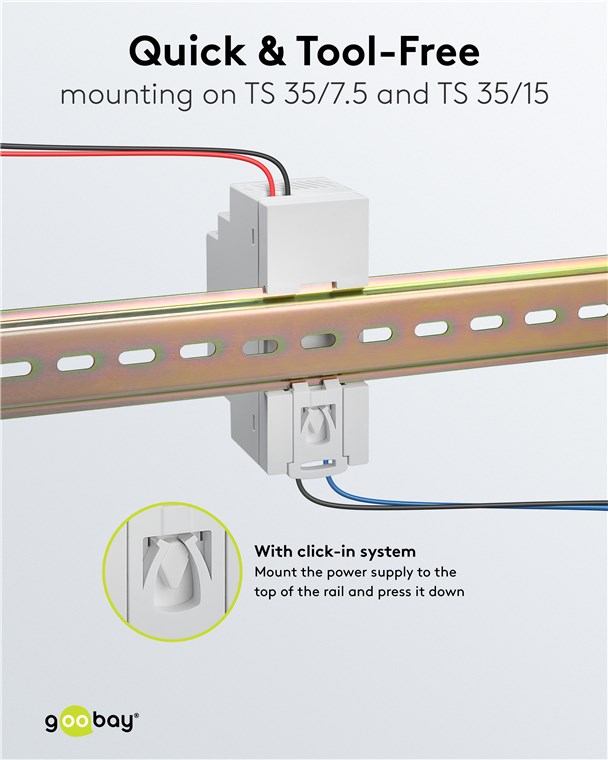

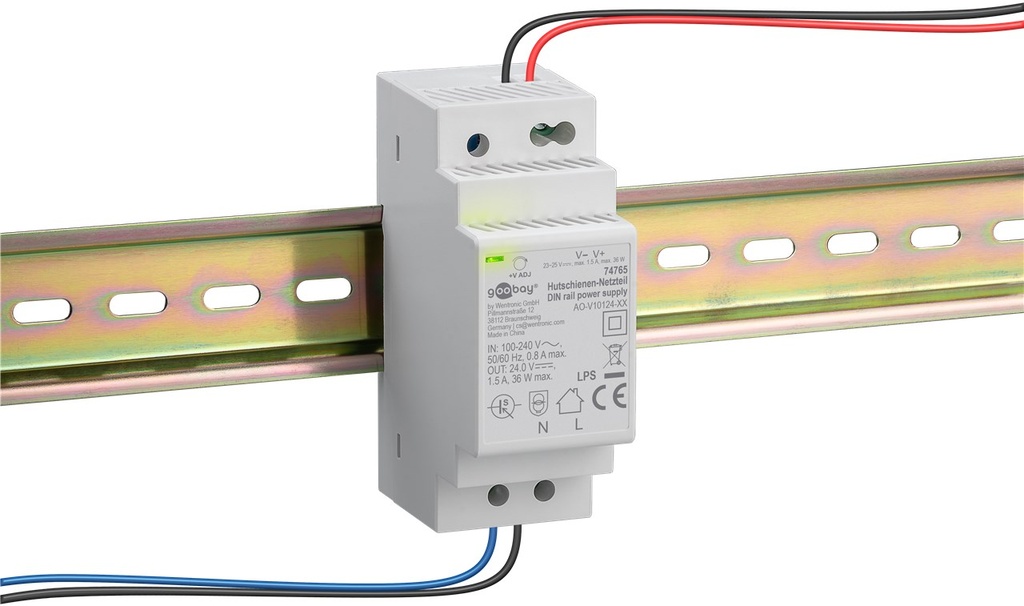

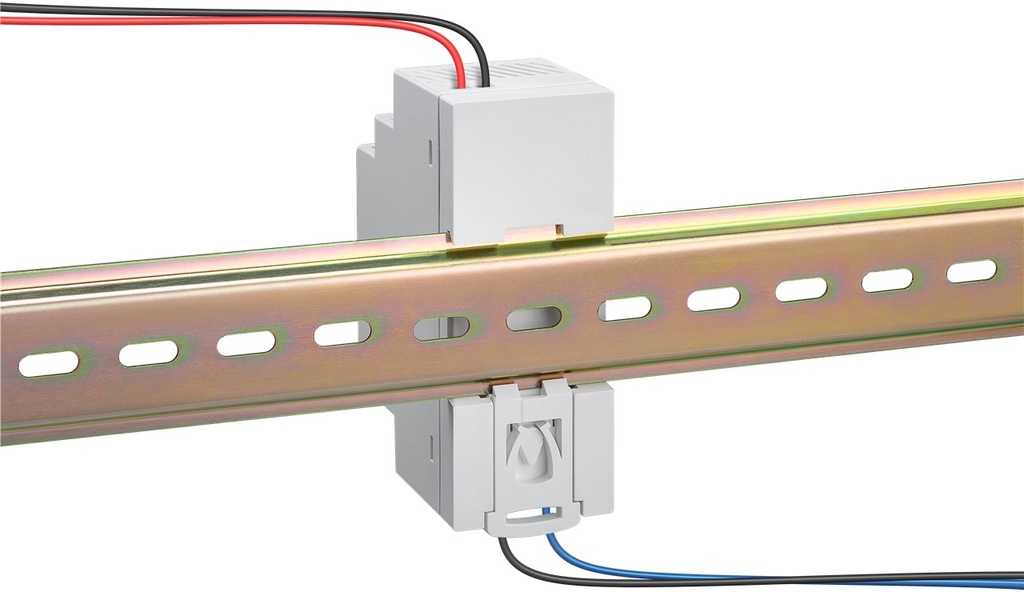

Kiire ja lihtne paigaldus “top-hat” profiiliga DIN-liistule, nt juhtimiskappi, tänu klikkmehhanismile.
Lai sisendvahemik ja püsiv väljundpinge
DIN-liistu trafo teisendab sisendpinge (100–240 V AC, 50/60 Hz) alalisväljundiks 24 V.
Reguleeritav alalisväljund vahemikus 20–29 V
Kõrge energiatõhususega toiteplokk sobib nõudlikele süsteemidele.
Maksimaalne ohutus ja usaldusväärsus

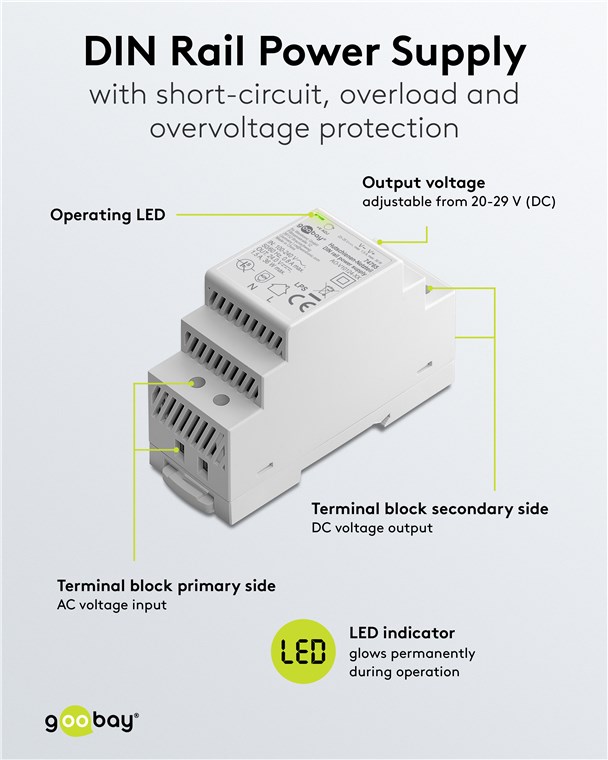

Seade on kaitstud ülepingete, ülekoormuse ja lühise eest. IP20 kaitseklass ja ohutu elektrooniline eraldus vastavalt kaitseklassile II.
Passiivne jahutus ja turvalised ühendused

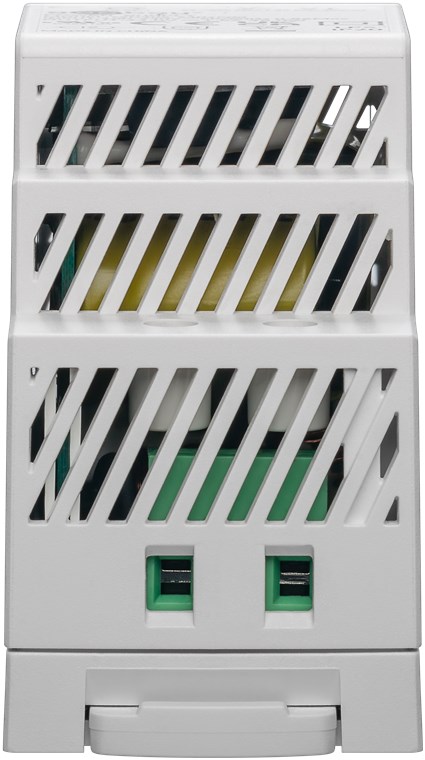

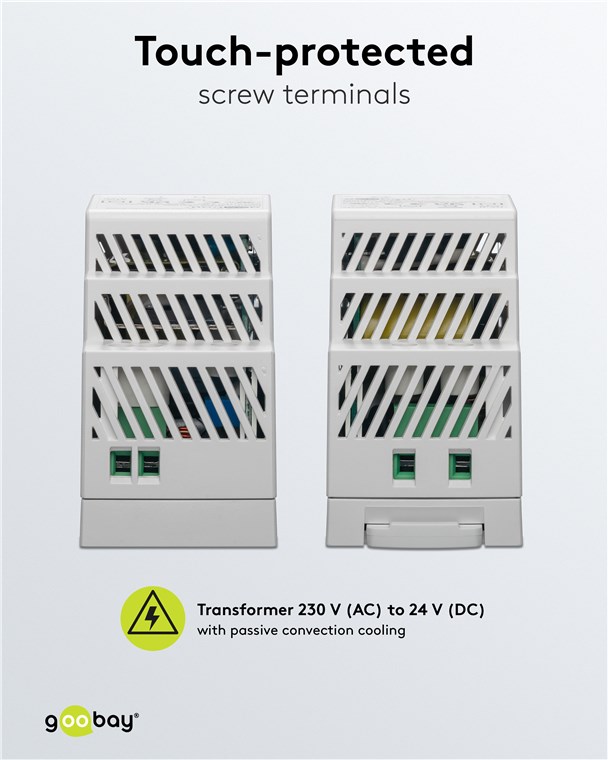

230 V kuni 24 V trafo jahutatakse loodusliku konvektsiooniga. Ühendus toimub puutekindlate kruviklemmide abil.

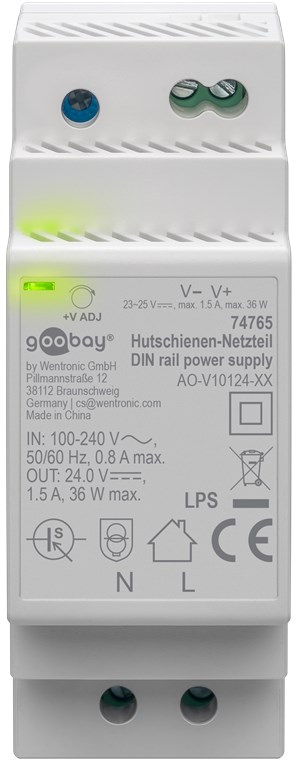

Integreeritud LED-näidik
LED-tuli põleb pidevalt, kui seade töötab ja on töökorras.
Ühendused

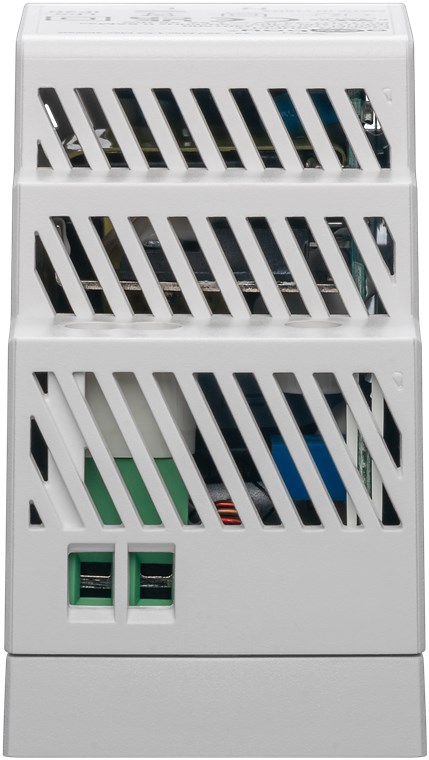

Sisend, tüüp: kruviklemm
Väljund, tüüp: kruviklemm
Energiatõhusus
ErP: keskmine aktiivne kasutegur 84%
Jõudlus
Minimaalne koormus: 0
Võimsustarve: 36 W
Maksimaalne võimsus: 36 W
Hämardatavus: ei ole hämardatav
Seadme ühendused
Väljundpinge vahemik: 20–29 V (reguleeritav)
Sisendpinge vahemik: 100–240 V (AC)
Maksimaalne väljundvool: 1,5 A
Sisendite arv: 2
Sisendi juhtmelõike suurus: 0,75 mm²
Väljundi juhtmelõike suurus: 0,75 mm²
Väljundite arv: 2
Väljundpinge: 24 V (DC)
Sisendvool: 0,8 A
Üldandmed
Seadmeklass: II
Kaitseklass: IP20
Värv: valge
Sertifikaadid ja märgised: WEEE, CE, UL
Kasutusvaldkonnad: juhtimiskapid, kodune elektrijaotus
Erifunktsioon: konstantne pinge (paralleelühenduse jaoks)
Töötemperatuur
Alates: -20 °C
Kuni: +50 °C
Pakend
Pakenditüüp: jaemüügikarp
Pakendiühik: 1 tk papist karbis

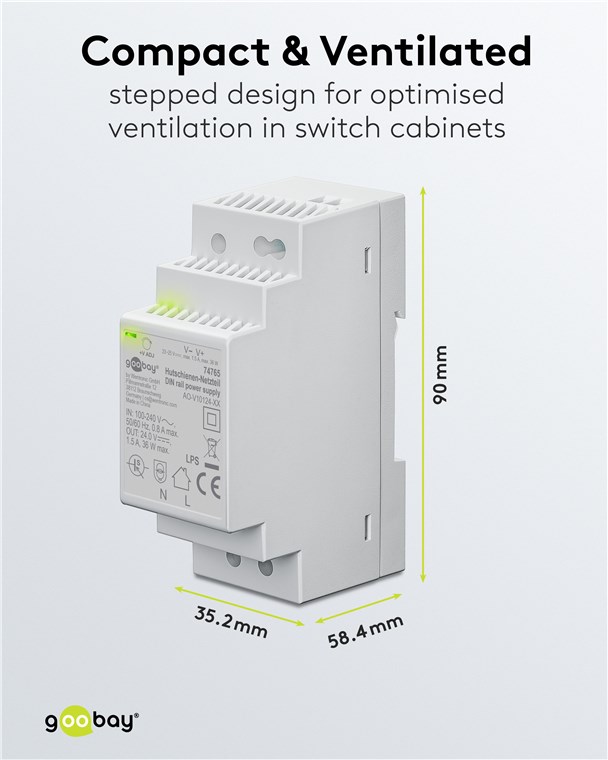

Mõõtmed / Kaal
Laius: 35,2 mm
Kõrgus: 90 mm
Sügavus: 58,4 mm
Kaal: 120 g
Toiteallika omadused
Toitesagedus: 50 Hz
Kemikaaliteave / SCIP
SCIP number: 2fd5de3c-1077-47ef-862c-748690f05e15
Sisaldab ainet: plii (Pb)
CAS number: 7439-92-1
