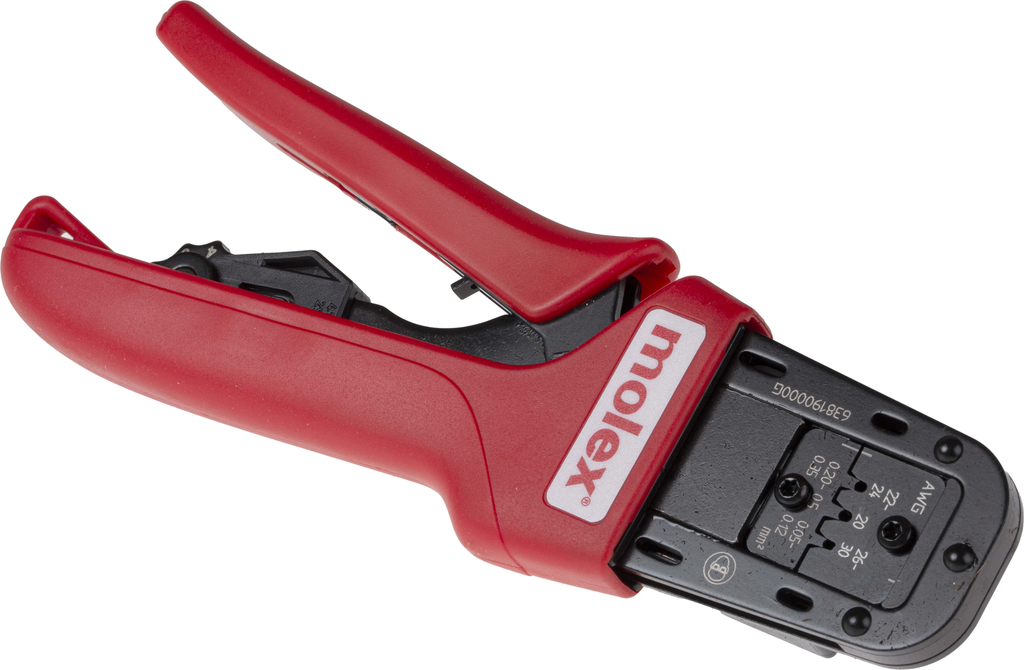

Krimpimise tööriistl Micro-fit 3 pistikutele, AWG 20-30

Kvaliteetse krimpimistööriista olulisus

Kui krimpimistööriista kasutatakse klemmil, toimub korraga kaks krimpimist. Üks on elektriline ühendus juhtme ja klemmi vahel. Teine on isolatsiooni pressimine, mis tagab tõmbetakistuse vibratsiooni ja pinge vastu. Oluline on, et elektriline ühendus oleks gaasitihe, ilma tühikuteta juhtme kiudude ja klemmi vahel. Kui tühikud on olemas, võib tekkida korrosioon, mis põhjustab takistust ja liigset kuumust, kahjustades elektrilist ühendust. Kvaliteetse pressimistööriista kasutamine tagab täieliku, gaasitiheda pressühenduse, hoides ära elektrilise ühenduse edasise halvenemise ja isolatsiooni purunemise.

PremiumGrade käsitsi krimpimistööriist – ülevaade

Molexi PremiumGrade käsitsi pressimistööriist on valmistatud kvaliteetsetest materjalidest ja disainitud kõrgete spetsifikatsioonide järgi pressimiseks. Seda PremiumGrade pressimistööriista on testitud vähemalt 50 000 tsükli jooksul. Kui tööriista hooldatakse ja korras hoitakse, tagab see selle eluea jooksul kõrgeimatele spetsifikatsioonidele vastavad pressühendused. See pressimistööriist koosneb kahest ergonoomilise disainiga pehmest käepidemest, reguleeritavast eelpingutusjõust, lukustusmehhanismist, matriitsi komplektist ja klemmi positsioneerijast.

Lukustusmehhanism

Lukustusmehhanism on eelhäälestatud kindlale jõule ja jääb lukustatuks, kuni tööriista käepidemed on täielikult suletud ja matriitsid põhjas. Käepidemeid ei saa avada enne täieliku pressimistsükli saavutamist, vältides osalisi pressimisi. Kui tsükkel on lõppenud, avanevad käepidemed vedru abil. Lukustusmehhanism võimaldab operaatoril korduvalt toota ühtlaseid, kvaliteetseid pressühendusi. Kui tekib kinnikiilumine või klemmi vale asetus, saab käepidemed hõlpsasti avada lukustusmehhanismi avamisnupu abil.

Reguleeritav käepideme jõud

Aja jooksul võib osutuda vajalikuks eelhäälestatud käepideme jõu reguleerimine. Seda saab teha seaderatta abil, mida saab käepideme jõu suurendamiseks keerata vastupäeva või vähendamiseks päripäeva.

Positsioneerija

Sellel PremiumGrade käsitsi pressimistööriistal on kasutajasõbralik klemmi positsioneerija ja juhtme piirik, mis positsioneerivad klemmi täpselt ja hoiavad seda pressimise ajal kindlalt paigal. Positsioneerija lükatakse pressimismatriitside vahele ja klemm asetatakse positsioneerija otsas olevale õige suurusega pesale. Positsioneerija nupp vabastatakse ja klemm on pressimiseks õigesti positsioneeritud. Eelnevalt kooritud juhe sisestatakse läbi klemmi vastu juhtme piirikut ja pressimist saab alustada.

Konfigureeritav parema- või vasakukäeline kasutamine

Seda PremiumGrade käsitsi pressimistööriista saab muuta paremakäelisest vasakukäeliseks kasutamiseks, eemaldades positsioneerija ja vahetades tööriista ülemise ja alumise osa.

Ülekantavad matriitsid ja positsioneerija

Selle käsitsi pressimistööriista matriitseid ja positsioneerijat saab kasutada elektrilisel pressimispeal (Molexi osa number 63816-0800). See pressimispea ühendatakse akutoitel pressimistööriistaga (Molexi osa numbrid 63816-0200 ja 63816-0250).

Peamised omadused ja eelised

Kasutusalad

See PremiumGrade käsitsi pressimistööriist on mõeldud kasutamiseks väikese mahuga või kohapealsete remonditööde jaoks.

Wire Size AWG30 → 20AWG

Product TypeCrimp Tool

For Use WithMicro-Fit 3 Connectors

OperationHand

RatchetingYes

Series207129
