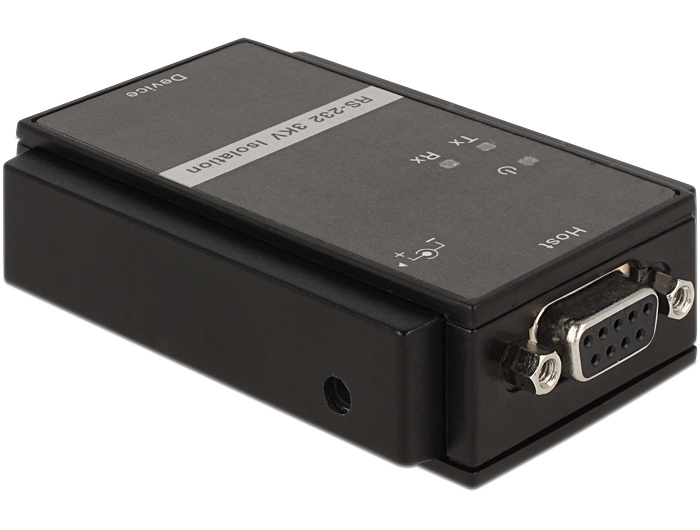

See Delocki RS-232-RS-232 isolaator on mõeldud ühendatavate komponentide kaitsmiseks elektrostaatiliste laengute ja vooluülekannete eest. Lisaks väldib galvaaniline isolatsioon andmete edastamise vigu, mis tulenevad ebaühtlastest maanduspingetest. Toide saab anda jadaliidese või kaasasoleva toiteallika kaudu. Toetatud on DIN-redelile paigaldamine.
Spetsifikatsioon
- Liitmik:
Host: 1 x 9-pin D-Sub jada RS-232 (emane).
Seade: 1 x 9-pin D-Sub jada RS-232 isane
1 x 1,3 x 3,5 mm alalisvooluühendus: 1 x 1,3 x 3,5 mm emasühendus
- Andmeedastuskiirus kuni 1 Mbit/s
- Andmabitt: 5, 6, 7, 8
- Stoppbit: 1, 1,5, 2
- Pariteet: Pole, Even, Odd, Space, Mark
- Signaalid: TXD, RXD, CTS, RTS, DCD, DSR, DTR
- LED-indikaatorid oleku TX / RX ja toiteallikate jaoks
- Galvaaniline isolatsioon 3 kV (optiline isolatsioon)
- 600 W võimsusülekanne RS-232 liideste jaoks
- 600 W võimsusülekanne alalisvooluühenduses
- ± 15 kV ESD-kaitse kõikidele signaalipinidele
- Toiteallikas RS-232-liidese viik 9: 12 V (valikuline)
- Toiteallikas: 10 - 30 V
- Energiatarve: umbes 50 mA
- Töötemperatuur: - 30 °C ~ 75 °C
- Suhteline õhuniiskus: 5 ~ 95 % (ei kondenseeru)
- Säilitustemperatuur: - 40 °C ~ 85 °C
- Korpuse materjal: plastik
- Mõõtmed (LxSxK): ca. 88 x 54 x 22 mm
- Tarvikud 35 mm DIN-rööbastele paigaldamiseks
Toiteallika spetsifikatsioon
- Seina toiteallikas
Sisend: AC 100 ~ 240 V / 50 ~ 60 Hz / 0,48 A: AC 100 ~ 240 V / 50 ~ 60 Hz / 0,48 A
Väljund: 12 V / 1,6 A
- Maandus väljastpoolt, pluss seestpoolt
- Mõõdud:
ø ca. 1,3 mm, seestpoolt: ø ca. 1,3 mm
väljast: ø ca. 3,5 mm
pikkus: ca. 9,5 mm
Süsteeminõuded
- RS-232-liidesega seadmed

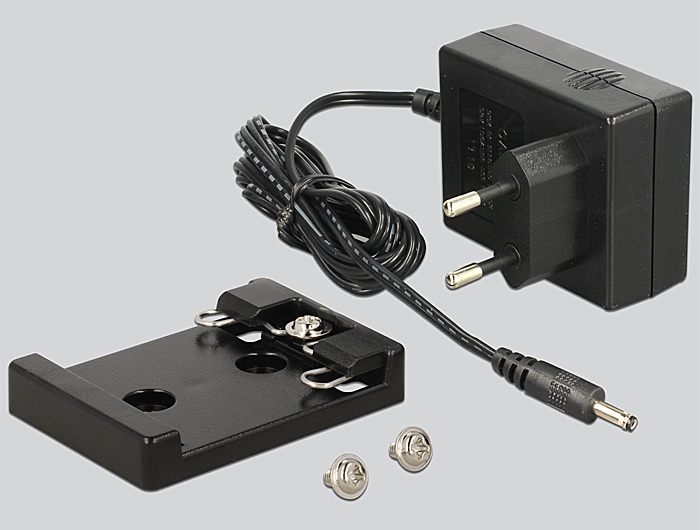

Pakendi sisu
- Konverter
- Toiteplokk
- Paigalduskomplekt DIN-riba jaoks
- Kasutusjuhend
Function
• optical isolation
Mounting type
• DIN rail 35 mm
Specification
• RS-232 (EIA / TIA)
Supported operating system
• OS independent, no driver installation necessary
LED indicator
• PWR / RXD / TXD
Protection
• ESD (Electrostatic Discharge)
• Surge Protection 600 W
Interface
Connector 1
• 1 x Seriell RS-232 DB9 Stecker
Connector 2
• 1 x Serial RS-232 DB9 female
connector 3
• 1 x DC jack
Technical characteristics
Data transfer rate
• up to 921.6 Kbps
Operating temperature
• -30 °C ~ 75 °C
Signal transmission
• TxD, RxD, RTS, CTS, DTR, DSR, DCD
Data transmission
• asynchronous
• full duplex
Voltage
• Power supply: 10 - 30 V
• Optional PIN 9: 12 V
Current consumption
• 50 mA
Physical characteristics
Housing material
• Plastic
Overvoltage protection
• 15 kV
Power supply
Type
• Euro wall power supply
Connector
• DC male 3.5 mm x 1.35 mm
