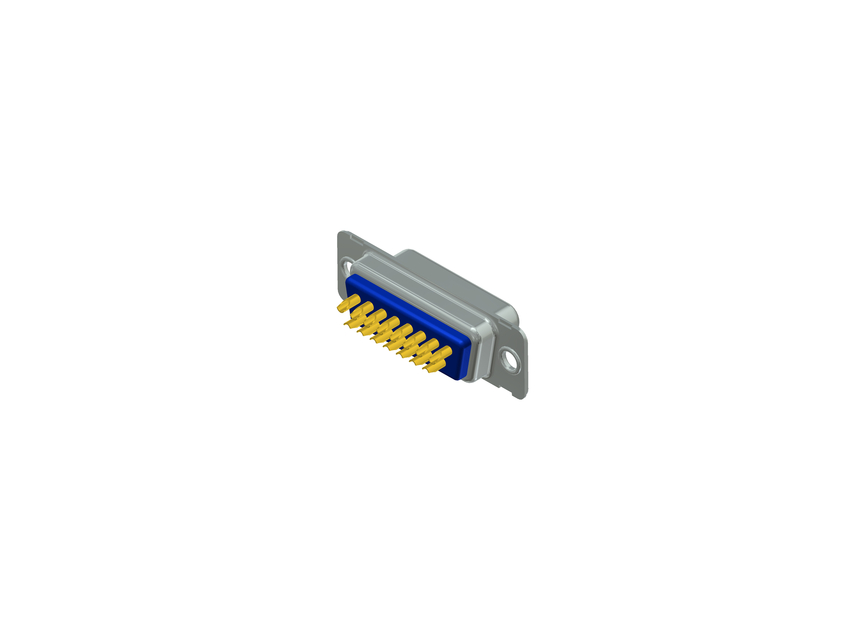

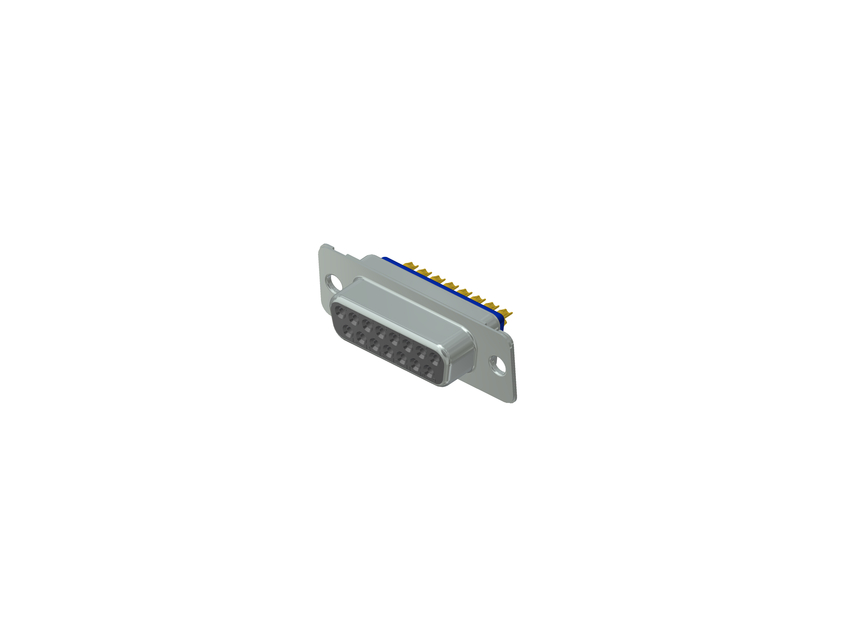

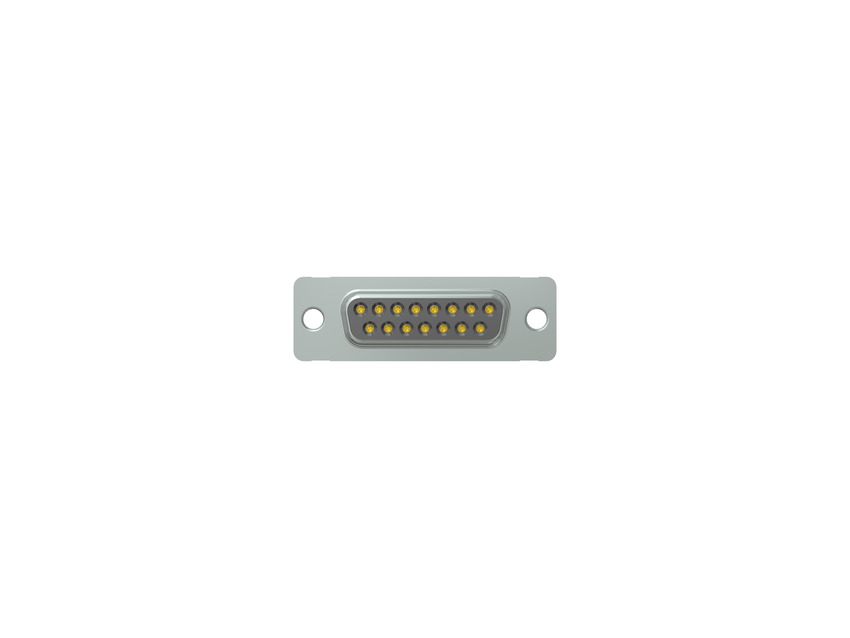

See IP67 D-SUB pistik on vastupidav ja usaldusväärne lahendus nõudlikesse keskkondadesse. 15-positsioonilise konfiguratsiooni ja jootmisega tagab see turvalise ja tõhusa juhtmestiku. Sirge paigaldusstiil võimaldab lihtsat paigaldamist trükkplaatidele. IP67 kaitseklass tagab tolmu ja vee sissepääsu eest kaitse, muutes selle sobivaks karmides keskkondades. Lai töötemperatuurivahemik -25 °C kuni +105 °C muudab selle pistiku ideaalseks erinevates tööstuslikes rakendustes.
General Data
Product typeIP67 D-SUB
Contact typeSocket
Size/Number of positions15-pos.
Termination signal [e.g. clamp, crimp, solder, SMT]Solder cup
Mounting styleStraight
Hardware options termination sideThrough hole
Technical Data
Dielectric with standing voltage signal1000 V
Working voltage signal125 V
Quality classQuality class 3
Mating cycles50
IP ratingIP67
Current rating signal7,5 A
Insertion force50 N
Extraction force50 N
Contact resistance standard10 mOhm
min. working temperature-25° C
max. working temperature+105° C
Material Data
Insulator materialPBT GF UL 94 V-0
Insulator colorBlack
Shell materialBrass
Signal contact materialCopper alloy
Plating signal contact (termination area)Gold over nickel
Plating signal contact (mating area)Gold over nickel
Standards
Standard mating cyclesDIN41652
Standard insertion / extraction forceDIN41652
Standard dielectric voltageIEC664-1
Standard working voltageDIN41652
Standard IP ratingIEC 60529
