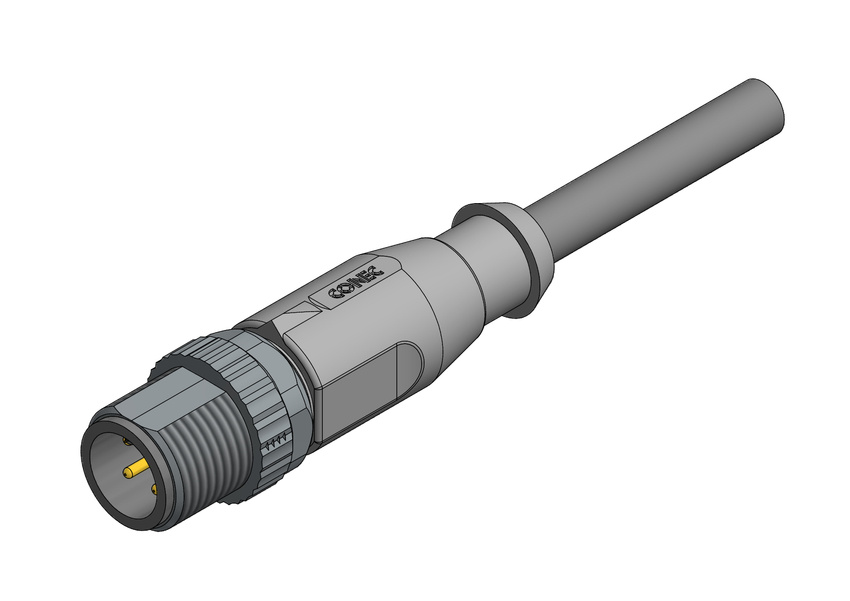

See ülevalatud M12 pistik on usaldusväärne ja vastupidav lahendus erinevate tööstusrakenduste jaoks. 4-positsioonilise A-koodi konfiguratsiooni ja 3-meetrise kaabli pikkusega disain pakub paindlikkust ja lihtsat paigaldamist. IP67 kaitseklass tagab tolmu ja vee sissepääsu eest kaitse, muutes selle sobivaks karmides keskkondades. Kruvitav lukustusmehhanism tagab turvalise ja usaldusväärse ühenduse. PVC kaablist ja FPM tihendusmaterjalist valmistatud pistik pakub suurepärast jõudlust ja pikka eluiga.
General Data
Product typeConnectors overmoulded
StyleOvermoulded Connectors
Designsingle ended
Size A-sideM12x1
Size/Number of positions4- pos.
Type A-side [ Female, Male]Male connector axial
Length cable/wire3 m
CodingA-coded
IP range A-sideIP65
Locking typeScrewable
Technical Data
ShieldingShielded
Cable qualityLiffYFCY
Wire cross section0,34 mm²
min. working temperature-30° C
max. working temperature+80° C
Pollution degree3/2
Working voltage signal160 V
IP ratingIP67
Current rating signal4 A at +40°C
Sealing materialFPM
Cable quality [e.g. PP, PVC, TPE etc.]PVC shielded
Mating cycles>=100
Recommended torque0,6 Nm
Insulation resistance>=100M Ohm
Cable colorGrey
Material Data
Insulator materialPA, UL 94
Insulator colorBlack
Housing materialTPU, UL94
Housing colorGrey
Coupling nut /-screw materialZinc die cast
Coupling nut /-screw platingNickel
Signal contact materialCopper alloy
Plating signal contact (mating area)Gold over nickel
Standards
Standard current ratingIEC 61076-2-101
Standard mating cyclesIEC 60512-9a
Standard IP ratingIEC 60529
Standard insulation resistanceIEC 60512
Standard pollution degreeIEC 60664-1
Standard rated voltageIEC 61076-2-101
Standard temperature rangeIEC 60664-1
