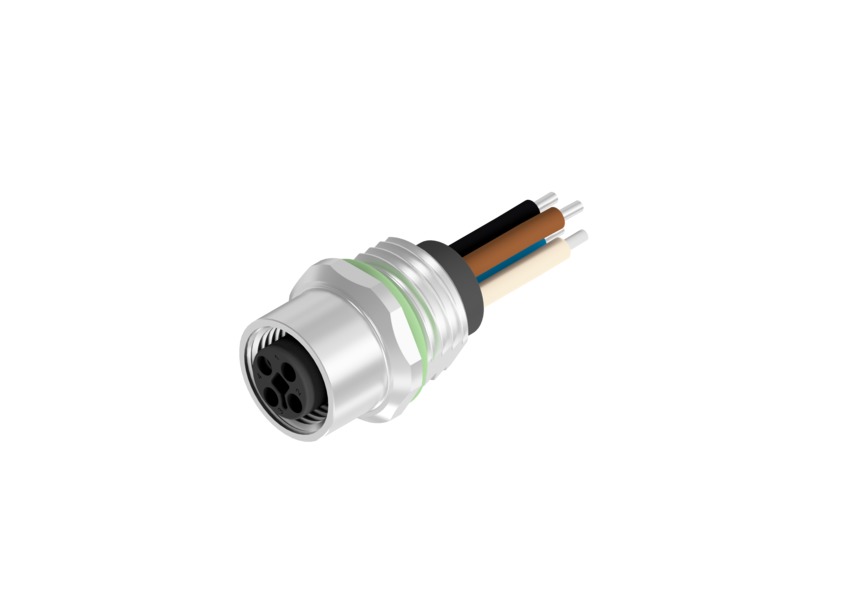

See mitmekülgne M12x1 naispistik on loodud usaldusväärseteks ja turvalisteks ühendusteks erinevates rakendustes. Aksiaalne disain ja esipaneelile paigaldamine muudavad selle lihtsalt integreeritavaks teie süsteemi.
Põhifunktsioonid:
M12x1 keerme: Pakub turvalist ja standardiseeritud ühendust
Naispistik: Loodud isaste tihvtide vastuvõtmiseks
4-positsiooniline: Pakub nelja elektrilist kontakti
Esipaneelile paigaldatav: Ideaalne paneelile paigaldatavatele seadmetele
Kaabliühendus: Loodud kaabliühenduseks
T-kodeeritud: Ühilduv T-kodeeritud isaste pistikutega
Varjestamata disain: Pakub paindlikkust ja ühilduvust
AWG24: Toetab spetsiifilist traadi mõõtu optimaalseks jõudluseks
Rakendused:
Tööstusautomaatika
Juhtimissüsteemid
Võrgustikud
Üldine elektriline kasutus
StyleSockets
Size A-sideM12x1
DesignSockets
Type A-side [ Female, Male]Female connector axial
Size/Number of positions4- pos.
Length cable/wire0,5 m
Contact typeFemale connector axial
CodingT-coded
Mounting options [e.g. front/back panel mounting etc.]Front panel mounting
Locking typeThread fixed
Termination signal [e.g. clamp, crimp, solder, SMT]Wire
Screw connection [e.g. PG9, M16 etc.]M16x1,5
Technical Data
ShieldingUnshielded
Wire cross section1,5 mm²
min. working temperature-30° C
max. working temperature+85° C
Working voltage signal63 V
IP ratingIP67
Current rating signal12 A at +40°C
Mating cycles>=100
Wire isolation materialPVC
Recommended torque0,6 Nm
Insulation resistance>=100M Ohm
Material Data
Insulator materialPA 6.6 UL 94 V-0, black
Insulator colorBlack
Housing materialBrass
Housing colorNickel
Signal contact materialCopper alloy
Plating signal contact (mating area)Gold over nickel
Specifications
Standard current ratingIEC 61076-2-111
Standard mating cyclesIEC 60512-9a
Standard IP ratingIEC 60529
Standard insulation resistanceIEC 60512
Standard pollution degreeIEC 60664-1
Standard rated voltageIEC 61076-2-111
Standard temperature rangeIEC 60664-1
