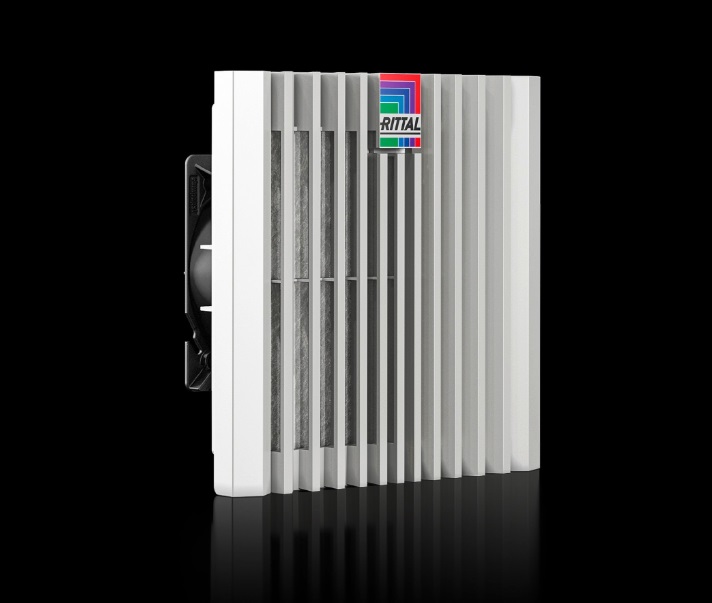

Täielik ventilaatori üksus tööriistavaba paigaldamiseks pindadele. Õhu läbilaskevõime 20 - 1160 m³/h, standardne kaitsekategooria IP 54.
Disain
seinale paigaldatud
Toote kirjeldus
Diagonaalse ventilaatoritehnoloogiaga ventilaatorite ventilaatoritel on parem rõhu stabiilsus ja nad tagavad ühtlasema õhu läbilaskevõime. Diagonaalne väljavoolu suund tagab ühtlasema soojuse ärajuhtimise korpusest.
Eelised
Maksimaalne õhu läbilaskevõime tarnitud olekus sisalduvate plisseeritud filtrite abil
Lihtne filtri vahetus tänu uuele avamismehhanismile lamellvõrega
Kiirem paigaldamine korpusele optimeeritud kinnituskonksude abil
Diagonaalventilaatori tehnoloogia tagab tänu paremale rõhu stabiilsusele ühtlasema ja püsivama ventilatsiooni korpuses.
Tööriistavaba kokkupanek
Materjal
Plastist
Värv
RAL 7035
Tarne sisaldab
Komplektne seade paigaldusvalmis, kaasa arvatud plisseeritud filter
Ventilaator
Aksiaalne, varjutatud polaarmootor
Õhu läbilaskevõime, takistusteta õhuvool (koos tükeldatud kiudfiltriga)
50 Hz juures: 100 m³/h
60 Hz juures: 115 m³/h
Õhu läbilaskevõime, takistusteta õhuvool (plisseeritud filtriga)
50 Hz juures: 110 m³/h
60 Hz juures: 125 m³/h
Õhu läbilaskevõime koos sobiva väljalaskefiltriga, sealhulgas hakitud kiududest filtriga
50 Hz juures: 75 m³/h
60 Hz juures: 86 m³/h
Õhu läbilaskevõime koos sobiva väljalaskefiltriga, sealhulgas plisseeritud filtriga
50 Hz juures: 92 m³/h
60 Hz juures: 104 m³/h
Nimlik tööpinge
230 V, 1~, 50 Hz/60 Hz
Energiatarve Pel
50 Hz juures: 14.7 W
60 Hz juures: 16.5 W
Nimivool max.
50 Hz juures: 0.1 A
60 Hz juures: 0.12 A
Mõõtmed
Laius: 204 mm
Kõrgus: 204 mm
Sügavus: 105 mm
Paigaldussügavus
84 mm
Paigaldamisväljalõige
Väljalõike laius: 177 mm
Väljalõike kõrgus: 177 mm
IP-kaitsekategooria vastavalt IEC 60 529
IP54 koos tükeldatud kiudoptilise filtriga/pleierfiltriga
IP55 plisseeritud filtri ja absorbermattidega
IP56 koos tükeldatud kiudfiltri/plisseeritud filtriga ja voolikukindla kapuutsiga
Kaitsekategooria NEMA
Tüüp 12 koos tükeldatud kiudfiltri/plisseeritud filtriga
Tüüp 3
Tüüp 3R
Tüüp 4
Tüüp 4X koos tükeldatud kiudoptilise filtri/pleierfiltriga ja voolikukindla kapuutsiga
Eelsulavkaitse
Minikaitselüliti/kaitselüliti: 2 A
Märkus
Ventilaatori ja filtri seadme 3237.XXX puhul toimub elektriline ühendus kahe üksiku juhtme kaudu (pikkus umbes 300 mm) seadmel, kõigi teiste ventilaatori ja filtri seadmete puhul kasutatakse kruvita vedruklemme.
Töötemperatuuri vahemik
-15 °C...55 °C
Hoiutemperatuuri vahemik
-30 °C...70 °C
Müratase
50 Hz juures: 51 dB(A)
60 Hz juures: 54 dB(A)
Kaal/pakend
0,92 kg
Pakendid
1 tk.
Netokaal
1,04 kg
Brutokaal
1,24 kg
Tollitariifi number
84145915
EAN
4028177998216
ETIM 9
EC000320
ETIM 8
EC000320
ECLASS 8.0
27180716
Toote kirjeldus
SK Blue e+ ventilaator- ja filtriüksus, 110/125 m³/h, 230 V, 1~, 50 Hz/60 Hz, WHD 204 x 204 x 105 mm, RAL 7035
