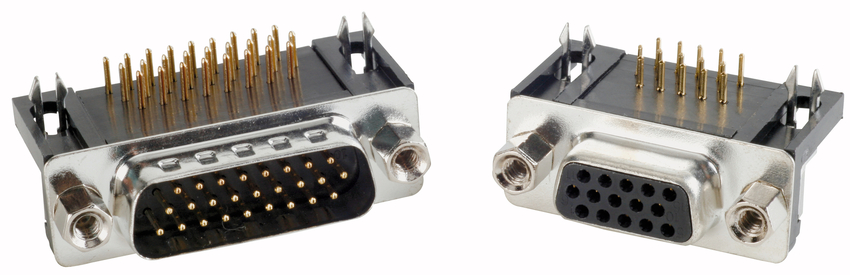

See D-SUB High Density pistik on universaalne 15-positsiooniline pesa, mis on loodud usaldusväärsete ja vastupidavate ühenduste jaoks suure tihedusega rakendustes. Tugev konstruktsioon PCB-klambriga võimaldab lihtsat paigaldamist trükkplaatidele. Lai töötemperatuurivahemik -55 °C kuni +125 °C muudab selle pistiku sobivaks nõudlikes keskkondades. Pistik vastab rangetele kvaliteedinõuetele, sealhulgas 50-tsüklilisele paaritumise eluajale ja madalale sisestamise ja väljavõtmise jõule.
General Data
Product typeD-SUB High Density
Contact typeSocket
Size/Number of positions15-pos.
Termination signal [e.g. clamp, crimp, solder, SMT]Solder Pin angled .350" stamped Contacts
PCB fasteningPCB-Clip
Thread typeUNC 4-40
Hardware options mating sideThreaded bolt
Hardware options termination sidePlastic bracket
Technical Data
Dielectric with standing voltage signal1000 V
Working voltage signal60 V
Quality classQuality class 3
Mating cycles50
IP ratingIP 20
Current rating signal3 A UL 2,5 A CSA
Insertion force<50 N
Extraction force<50 N
min. working temperature-55° C
max. working temperature+125° C
Material Data
Insulator materialPBT GF UL 94 V-0
Insulator colorBlack
Shell platingTin
Signal contact materialCopper alloy
Plating signal contact (termination area)Gold over nickel
Plating signal contact (mating area)Gold over nickel
Mounting option materialPBT GF UL 94 V-0
Standards
Standard mating cyclesIEC 60807-2
Standard insertion / extraction forceIEC 60807-2
Standard dielectric voltageIEC 60807-2
Standard working voltageIEC 664-1
