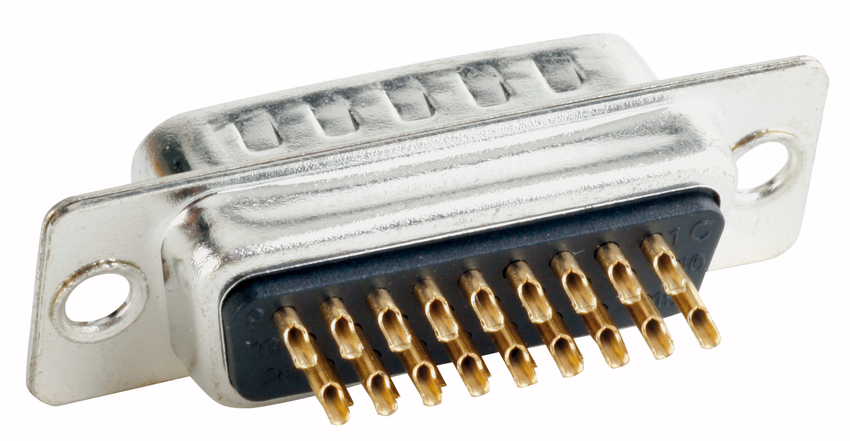

D-SUB High Density universaalne 15-positsiooniline pistik on loodud usaldusväärsete ja vastupidavate ühenduste jaoks suure tihedusega rakendustes. Jootmine tagab see turvalise ja tõhusa juhtmestiku. Tugev konstruktsioon võimaldab lihtsat paigaldamist trükkplaatidele. Lai töötemperatuurivahemik -55 °C kuni +125 °C muudab selle pistiku sobivaks nõudlikes keskkondades. Pistik vastab rangetele kvaliteedinõuetele, sealhulgas 50-tsüklilisele paaritumise eluajale ja madalale sisestamise ja väljavõtmise jõule.
General Data
Product typeD-SUB High Density
Contact typePlug
Size/Number of positions15-pos.
Termination signal [e.g. clamp, crimp, solder, SMT]Solder Cup stamped Contacts
Hardware options termination sideThrough hole
Technical Data
Dielectric with standing voltage signal1000 V
Working voltage signal60 V
Quality classQuality class 3
Mating cycles50
IP ratingIP 20
Current rating signal3 A UL 2,5 A CSA
Insertion force<50 N
Extraction force<50 N
min. working temperature-55° C
max. working temperature+125° C
Material Data
Insulator materialPBT GF UL 94 V-0
Insulator colorBlack
Shell platingTin
Signal contact materialCopper alloy
Plating signal contact (termination area)Gold over nickel
Plating signal contact (mating area)Gold over nickel
Mounting option materialCopper Alloy
Plating mounting optionNickel
Standards
Standard mating cyclesIEC 60807-2
Standard insertion / extraction forceIEC 60807-2
Standard dielectric voltageIEC 60807-2
Standard working voltageIEC 664-1
