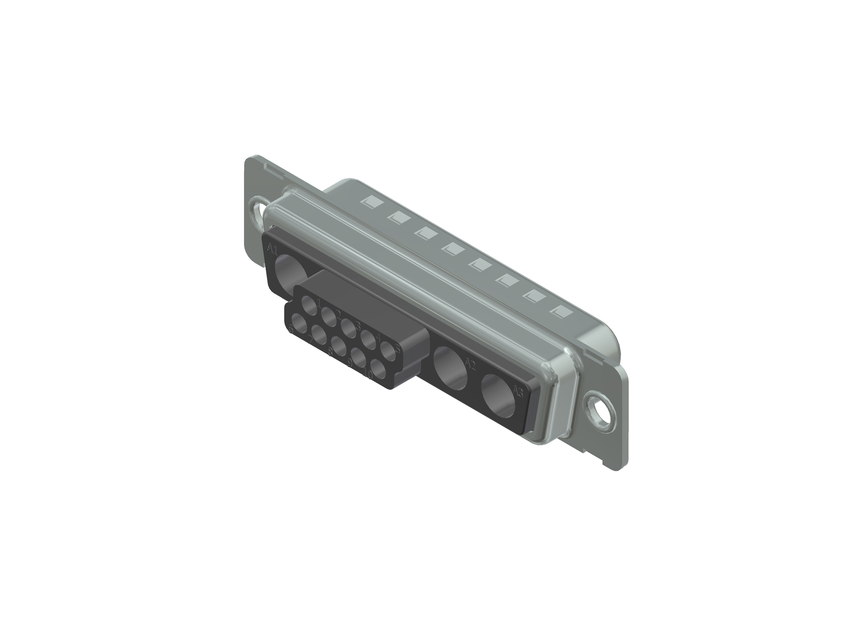

See D-SUB pistik on universaalne 13-positsiooniline pistik, mis on loodud usaldusväärsete ja vastupidavate ühenduste jaoks. Krimpimine tagab turvalise ja tõhusa juhtmestiku. Tugev konstruktsioon võimaldab lihtsat paigaldamist trükkplaatidele. Minimaalse töötemperatuuriga -55 °C sobib see pistik nõudlikesse keskkondadesse. Pistik vastab rangetele kvaliteedinõuetele, sealhulgas madalale 8 mΩ kontakttakistusele.
General Data
Product typeD-SUB Combination Standard
Contact typePlug
Size/Number of positions13W3 [○•••••••••○○]
Termination signal [e.g. clamp, crimp, solder, SMT]Crimp
Hardware options termination sideThrough hole
Technical Data
Dielectric with standing voltage signal1000 V
min. working temperature-55° C
Working voltage signal250 V
IP ratingIP 20
Current rating signal7,5 A UL 5 A CSA,VDE
Insertion force55 N
Extraction force23 N
Contact resistance standard8 mOhm
Material Data
Insulator materialPBT GF UL 94 V-0
Insulator colorGreen
Shell materialSteel
Shell platingTin
Signal contact materialCopper alloy
Plating signal contact (termination area)Gold over nickel
Plating signal contact (mating area)Gold over nickel
Mounting option materialCopper Alloy
Plating mounting optionNickel
Standards
Standard mating cyclesIEC 60807-2
Standard IP ratingIEC 60807-2
Standard current ratingIEC 60807-2
Standard insertion / extraction forceIEC 60807-2
Standard dielectric voltageIEC 60807-2
Standard working voltageIEC 60807-2
