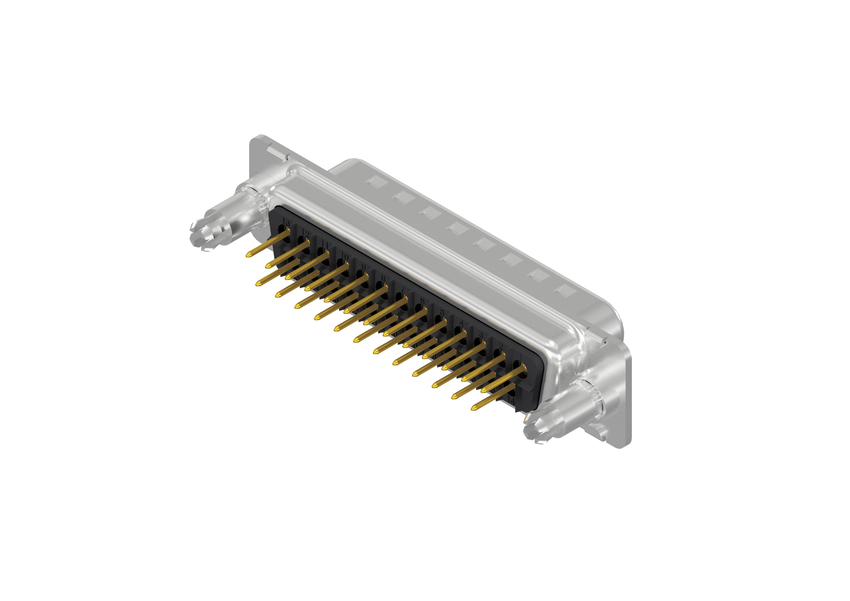

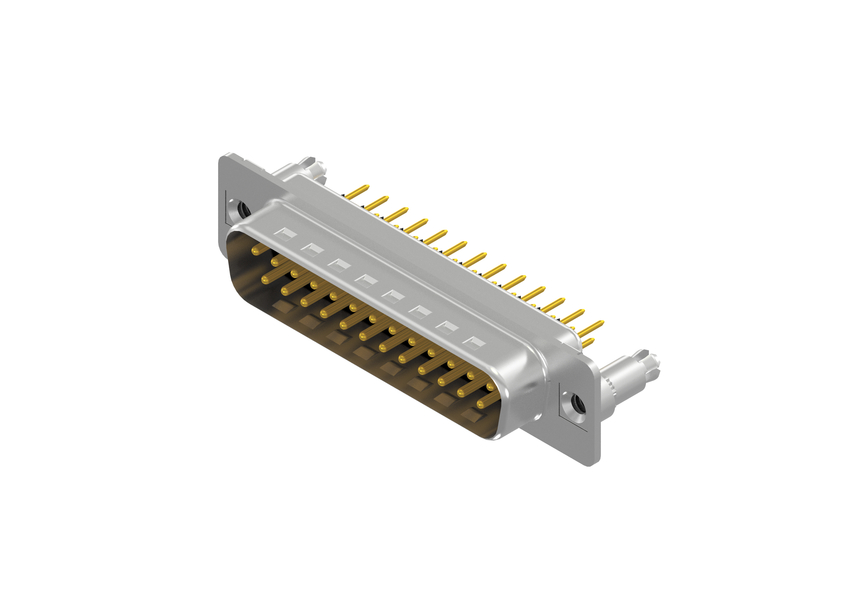

See D-SUB pistik on vastupidav ja usaldusväärne lahendus erinevate rakenduste jaoks. 25-positsioonilise konfiguratsiooni ja jooteklemmidega tagab see turvalise ja tõhusa juhtmestiku. PCB-klambriga paigaldusstiil võimaldab lihtsat paigaldamist trükkplaatidele. Keermestatud sisestus ja tagumine vaheplaat pakuvad täiendavat stabiilsust ja tuge. Lai töötemperatuurivahemik -55 °C kuni +125 °C muudab selle pistiku sobivaks nõudlikes keskkondades.
General Data
Product typeD-SUB Standard
Contact typePlug
Size/Number of positions25-pos.
Termination signal [e.g. clamp, crimp, solder, SMT]Solder pin straight
PCB fasteningPCB-Clip
Thread typeUNC 4-40
Hardware options mating sideThreaded insert
Hardware options termination sideThreaded rear spacer
Technical Data
Dielectric with standing voltage signal1000 V
Working voltage signal125 V
Quality classQuality class 3
Mating cycles50
IP ratingIP 20
Current rating signal7,5 A
Insertion force<83 N
Contact resistance standard10 mOhm
min. working temperature-55° C
max. working temperature+125° C
Material Data
Insulator materialPBT GF UL 94 V-0
Insulator colorBlack
Shell materialSteel
Shell platingTin
Signal contact materialCopper alloy
Plating signal contact (termination area)Gold over nickel
Plating signal contact (mating area)Gold over nickel
Mounting option materialSteel
Plating mounting optionNickel
Standards
Standard mating cyclesIEC 60807-2
Standard insertion / extraction forceIEC 60807-2
Standard dielectric voltageIEC 60807-2
Standard working voltageIEC 664-1
