See D-SUB pistik omab kombinatsiooni pistikkontaktist ja jootimisnõust, pakkudes mitmekülgset lahendust erinevatele elektriühendustele. Pistikkontaktid võimaldavad lihtsat pistikühendust, samas kui jootimisnõud pakuvad turvalist ja vastupidavat ühendust juhtmetele, mis vajavad otsest jootmist.
Põhifunktsioonid:
Pistikkontaktide ja jootimisnõude kombinatsioon
D-SUB pistikustandard
Usaldusväärsed ja turvalised ühendused
Sobivad mitmesuguste rakenduste jaoks
See kombinatsioon-D-SUB pistik on universaalne komponent, mis sobib ideaalselt nii pistik- kui ka jootimisühendustele, muutes selle väärtuslikuks paljudes elektri- ja elektroonikaprojektides.
General Data

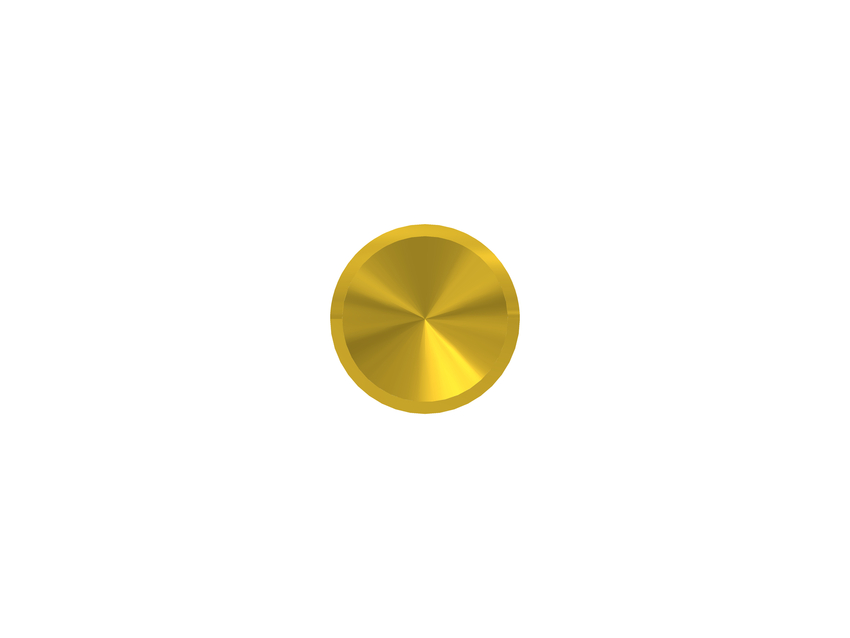

Product typeCombination D-SUB contacts
Contact typeSocket
Termination power contactSolder cup
Technical Data
Dielectric with standing voltage power1000 V
min. working temperature-55° C
Power contact cross sectionAWG 8- 10
Working voltage power250 V
Quality classQuality class 1
Mating cycles500
IP ratingIP 20
Current rating power40 A
Insertion force7 N
Extraction force5 N
Power resistance standard1 mOhm
Material Data
Material power contactCopper alloy
Plating power contact (mating area)Gold over nickel
Plating power contact (termination area)Gold over nickel
Specifications
Standard mating cyclesIEC 60807-2
Standard IP ratingIEC 60807-2
Standard current ratingIEC 60807-2
Standard insertion / extraction forceIEC 60807-2
Standard dielectric voltageIEC 60807-2
Standard working voltageIEC 60807-2
Certificates
Product UL approved [UL File]UL-File: E228329
Product CSA approvedCSA File: LR 115000-1
