See vastupidav kombinatsioon D-SUB pistik on loodud nõudlike rakenduste jaoks. Peamised omadused hõlmavad jootmist vastupidava ühenduse jaoks, kõrget 1000 V pingetaluvust ja äärmuslikku temperatuuri taluvust kuni -55 °C. See pistik on loodud taluma 500 paaritumistsüklit ning pakub põhilist IP20 kaitset ja suudab taluda kuni 20 A voolu. Madal sisestamise ja väljatõmbamise jõud tagab lihtsa paigalduse ja hoolduse.
General Data

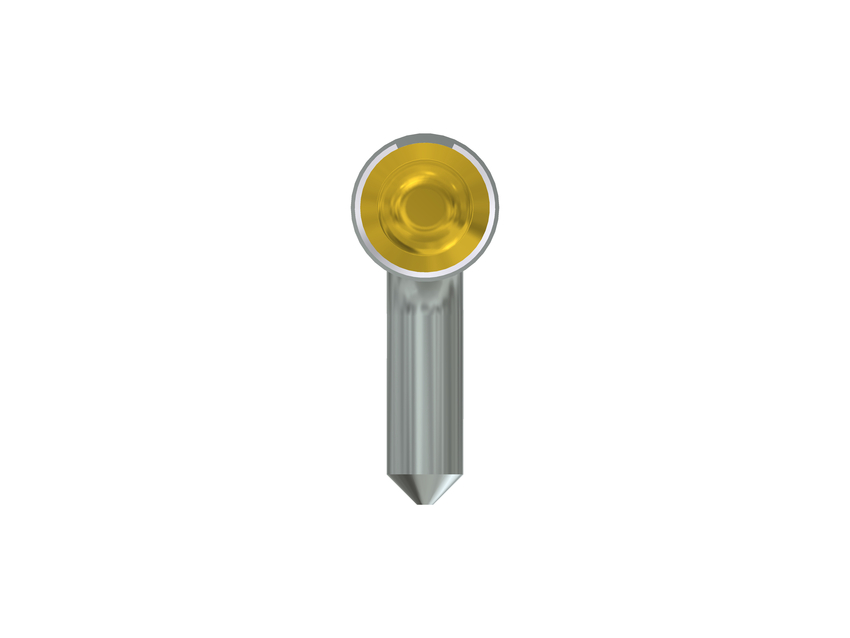

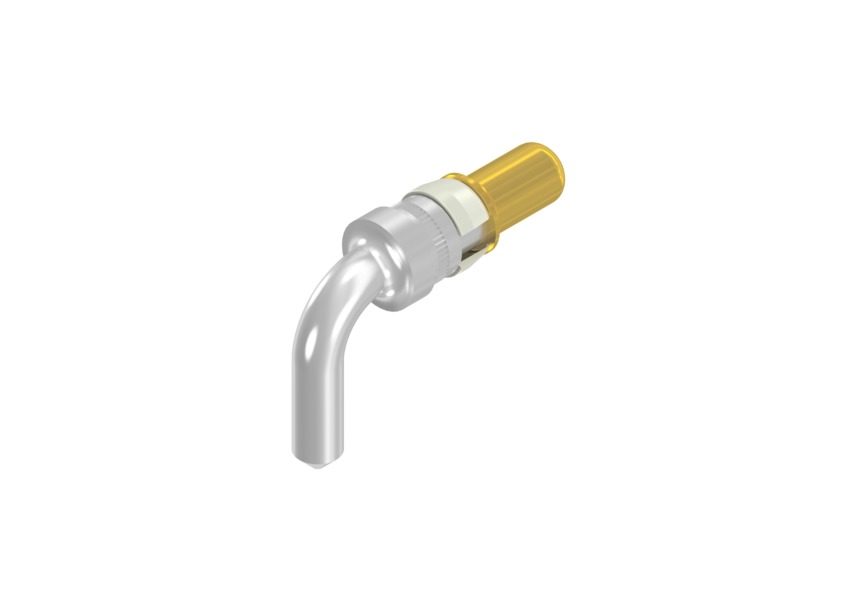

Product typeCombination D-SUB contacts
Contact typePlug
Termination power contactSolder pin angled
Technical Data
Dielectric with standing voltage power1000 V
min. working temperature-55° C
Working voltage power250 V
Quality classQuality class 1
Mating cycles500
IP ratingIP 20
Current rating power20 A
Insertion force7 N
Extraction force5 N
Power resistance standard1 mOhm
Material Data
Material power contactCopper alloy
Plating power contact (mating area)Gold over nickel
Plating power contact (termination area)Gold over nickel
Specifications
Standard mating cyclesIEC 60807-2
Standard IP ratingIEC 60807-2
Standard current ratingIEC 60807-2
Standard insertion / extraction forceIEC 60807-2
Standard dielectric voltageIEC 60807-2
Standard working voltageIEC 60807-2
Certificates
Product UL approved [UL File]UL-File: E228329
Product CSA approvedCSA File: LR 115000-1
