Sellel Delocki mitmesagedusantennil on kolm füüsiliselt eraldatud saate- ja vastuvõtuüksust. Kaks PIFA antenni, vastavalt LTE ja GSM / UMTS jaoks, vastutavad saatmise ja vastuvõtmise eest nendes piirkondades. GNSS-plaasterantenn võtab vastu globaalse navigatsioonisatelliitide süsteemi GNSS signaale.
Tänu oma välitingimustes kasutatavatele omadustele sobib mitmerealine antenn hästi kasutamiseks rasketes tingimustes, näiteks transpordis, metsanduses, põllumajanduses, ehituses ja merendussektoris. See on veekindel, löögikindel ja seda saab kasutada laiendatud temperatuurivahemikus.
Spetsifikatsioon
Ühendused: 3 x SMA pistik: 3 x SMA pistik
LTE GSM UMTS:
Sagedusvahemik:
0,698 - 0,960 GHz
1,710 - 2,700 GHz
GSM / UMTS / ZigBee / Z-Wave / LoRa / NB-IoT / WLAN 2,4 GHz / Bluetooth
Antenni võimendus: 2 dBi
Impedants: 50 Ohm

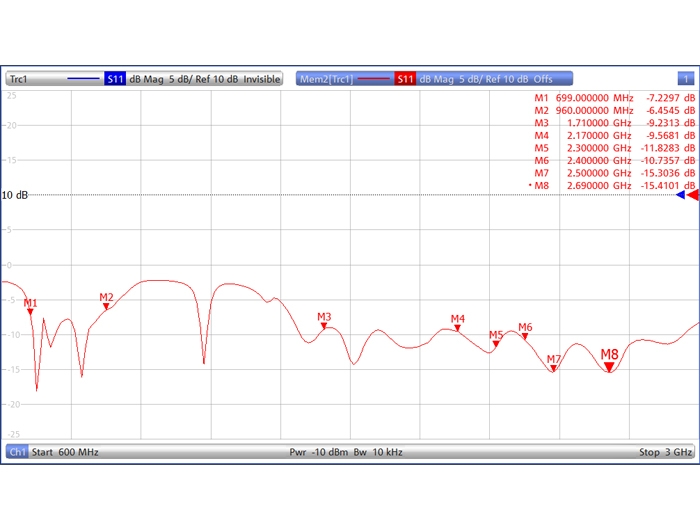

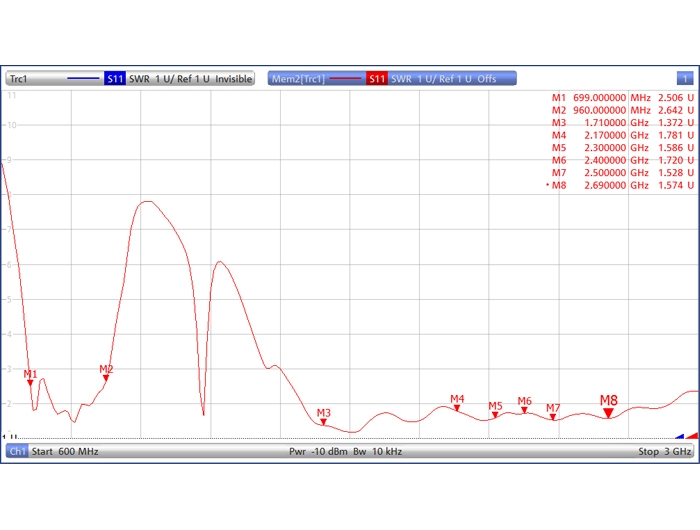

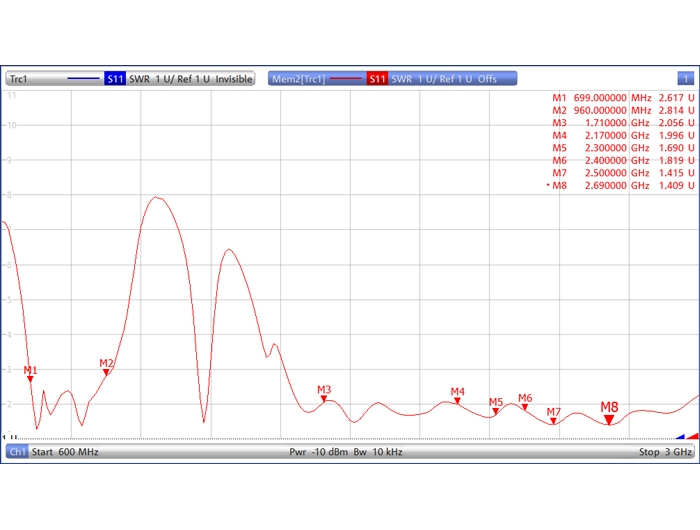

VSWR: 2,5
Polarisatsioon: lineaarne
Kaabli tüüp: koaksiaalkaabel
Kaabli tüüp: RG-174
Kaabli läbimõõt: umbes 2,7 mm
Kaabli sumbuvus: 1,5 dB @ 1,5 GHz meetri kohta
GNSS:
Sagedusvahemik:
1,57542 GHz, 1,598 - 1,610 GHz.
Antenni võimendus: 3 dBi
Impedants: 50 Ohm
VSWR: 2,5
Polarisatsioon: RHCP
Kaabli tüüp: koaksiaalkaabel
Kaabli tüüp: RG-174
Kaabli läbimõõt: ca. 2,7 mm
Kaabli sumbuvus: 1,5 dB @ 1,5 GHz meetri kohta
LNA GNSS:
Sagedusvahemik:
GNSS: L1, 1,57542 GHz
Võimendus: 28 dBi
VSWR: 2,0
Impedants: 50 Ohm
Tööpinge: 2,2-5,0 V
Voolutarbimine: 5 - 15 mA
Kruvitav paigaldus
Töötemperatuur: -40 °C ~ 85 °C
Korpuse materjal: ABS
Värv: must
Kaitseklass: IP67
Kaabli värvus: must
Kaabli pikkus koos pistikutega: ca. 3
Mounting type• design mounting
Protection category• IP67
Suitable for outdoor• yes
Interface
connector• 3 x SMA
Technical characteristics
Operating voltage• 2.2 - 5.0 V
Frequency range• 1.57542 GHz
• 1.71 GHz - 2.70 GHz
• 698 MHz - 960 MHz
• 1.598 - 1.610 GHz
Gain• 4 dBi
• 28 dBi
• 3 dBi
Impedance• 50 Ω
Operating temperature• -40 °C ~ 80 °C
Polarisation• RHCP
• linear vertical
Power handling• 5 W
Current consumption• 5 - 15 mA
VSWR• 2.5
• 2.0
Physical characteristics
Housing colour• black
Housing material• ABS
Weight• 1,2 kg
Cable category• coaxial cable
Cable type• RG-174
Cable attenuation• 1.5 dB @ 1.5 GHz per meter
Cable colour• black
Cable length• 3 m (incl. connectors)
Diameter• 81.0 mm
Height• 15.0 mm
