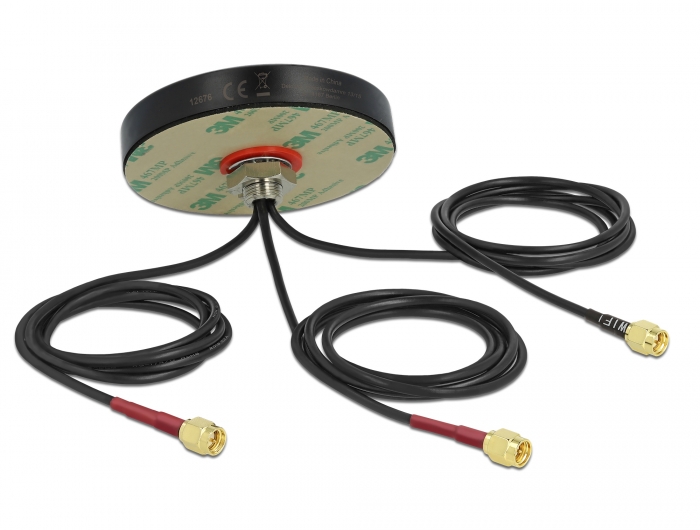

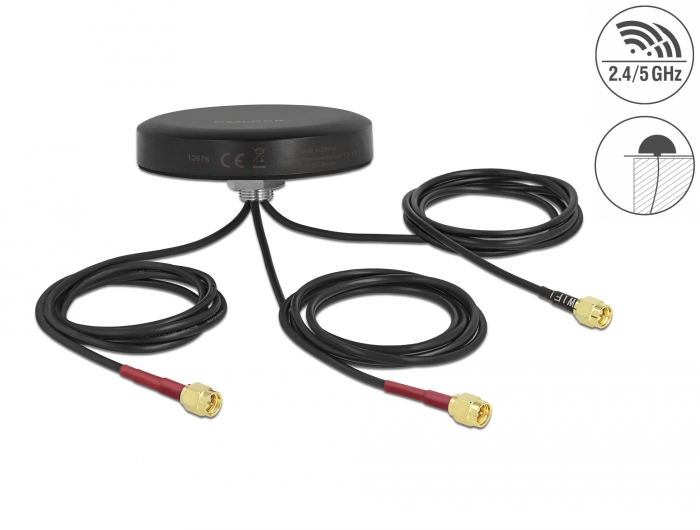

See Delocki antenn võimaldab kasutada erinevaid LTE- ja WLAN-sagedusalasid nii siseruumides kui ka välistingimustes. See ühildub täielikult GSM, UMTS, LTE, ZigBee, DECT, Z-Wave, NB-IoT, Dual Band WLAN, Bluetooth, ISM, MIMO ja LoRa 868 MHz / 915 MHz.
Spetsifikatsioon
Ühendused: 3 x SMA pistik
2 x LTE:
Sagedusvahemik:
698 MHz - 960 MHz
1710 MHz - 2690 MHz
Impedants: 50 Ohm
VSWR: 3,0
Antenni võimendus: 2,0-2,5 dBi
Polarisatsioon: lineaarne
WLAN:
Sagedusvahemik:
2400 MHz - 2483 MHz
4900 MHz - 5825 MHz
Impedants: 50 Ohm
VSWR: 2,0
Antenni võimendus: 3 dBi
Polarisatsioon: lineaarne
Paigaldustüüp: kruvikinnitus
Töötemperatuur: -40 °C ~ 85 °C
Korpuse materjal: ABS
Kaitseklass: IP67
Värv: must
Kaabli tüüp: koaksiaalkaabel
Kaabli tüüp: RG-174
Kaabli värvus: must
Kaabli läbimõõt: ca. 2,7 mm
Kaabli sumbuvus: 1,5 dB @ 1,5 GHz meetri kohta
Väikseim painderaadius: 10,5 mm
Kaabli pikkus koos pistikuga: ca 1 m
Mõõtmed (Ø x K): ca. 81,3 x 16,3 mm
Süsteeminõuded
Mitme vaba SMA-pordiga seade
Mounting type• Screw mounting
Protection category• IP67
Suitable for outdoor• yes
Interface
Connector 1• 2 x SMA male for LTE
Connector 2• 1 x SMA plug for WLAN
Technical characteristics
Frequency range• 698 MHz - 960 MHz
• 4900 MHz - 5825 MHz
• 1710 MHz - 2690 MHz
• 2400 MHz - 2483 MHz
Antenna gain• LTE MIMO: 2.5 dBi
• WLAN: 3 dBi
Impedance• 50 Ω
Operating temperature• -40 °C ~ 85 °C
Polarisation• linear
VSWR• LTE MIMO: 3.0
• WLAN: 2.0
Physical characteristics
Housing material• ABS
Cable category• coaxial
Cable type• RG-174
Cable attenuation• 1.5 dB @ 1.5 GHz per meter
Cable colour• black
Cable length incl. connector• 1 m
Diameter• 83.3 mm
Height• 16.3 mm
Smallest bending radius• 10.5 mm
Colour• black
Thread type• M12
