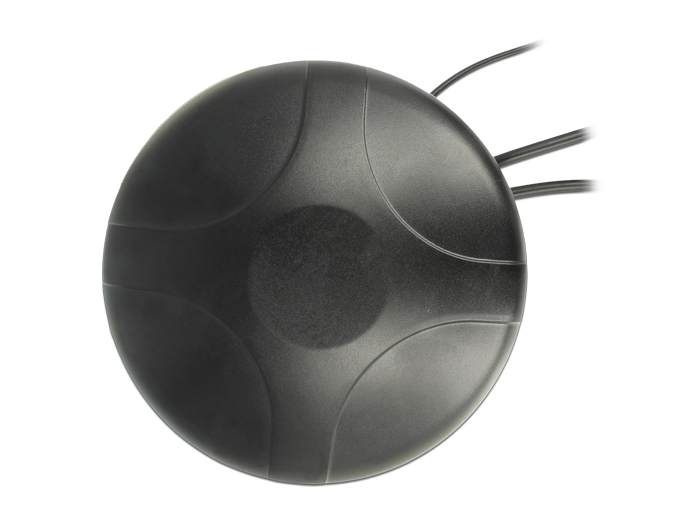

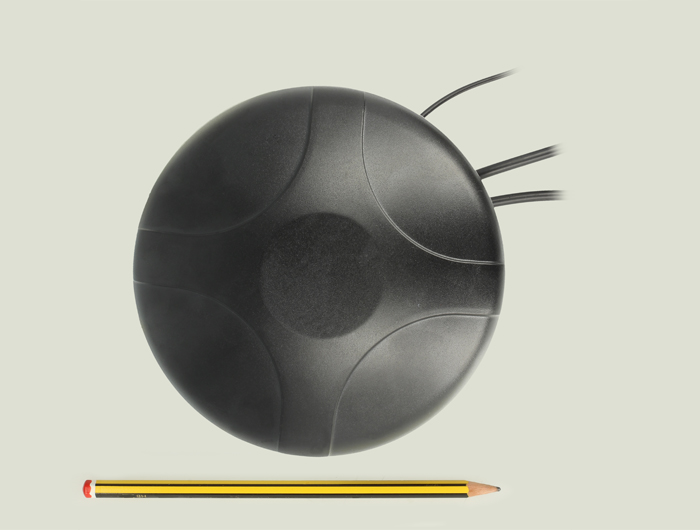

Sellel Navilocki mitmepiirkondlikul antennil on kolm füüsiliselt eraldiseisvat saatvat ja vastuvõtvat üksust. GPS-plaasterantenn võtab vastu globaalse navigatsioonisatelliitide süsteemi GPS signaale. Kaks PIFA antenni, vastavalt LTE ja GSM/UMTS jaoks, vastutavad saatmise ja vastuvõtmise eest nendes valdkondades.
Tänu oma välitingimustes kasutatavatele omadustele sobib mitmerealine antenn hästi kasutamiseks rasketes tingimustes, näiteks transpordis, metsanduses, põllumajanduses, ehituses ja merendussektoris. See on veekindel, löögikindel ja seda saab kasutada laiendatud temperatuurivahemikus.
Paigaldustüüp - konstruktsiooniline paigaldus
Kaitsekategooria - IP67
Sobib välitingimustes kasutamiseks - jah
Liides
pistik - 3 x SMA
Tehnilised omadused
Tööpinge - 2,2 - 5,0 V
Sagedusvahemik - 824 MHz - 960 MHz
- 1,57542 GHz
- 1,71 - 2,17 GHz
- 1,71 GHz - 2,70 GHz
- 698 MHz - 960 MHz
Võimendus - 4 dBi
- 28 dBi
- 3 dBi
Impedants - 50 Ω
Polarisatsioon - RHCP
- lineaarne vertikaalne
Võimsus - 5 W
- 1 W
Voolutarve - 5 - 15 mA
VSWR - 2,5
- 2.0
Füüsikalised omadused
Korpuse värvus - must
Korpuse materjal - ABS
Kaal - 1,2 kg
Kaabli kategooria - koaksiaalkaabel
Kaabli tüüp - RG-174
- RG-58 U
Kaabli sumbuvus - 1,5 dB @ 1,5 GHz meetri kohta RG-174
- 0,6 dB @ 1,0 GHz meetri kohta RG-58/U - 0,6 dB @ 1,0 GHz meetri kohta RG-58/U
Kaabli värvus - must
Kaabli pikkus - 3 m (koos pistikutega)
Kaabli läbimõõt - 4,95 mm RG-58 U
- 2,70 mm RG-174
Läbimõõt - 143,6 mm
Kõrgus - 6,5 cm
