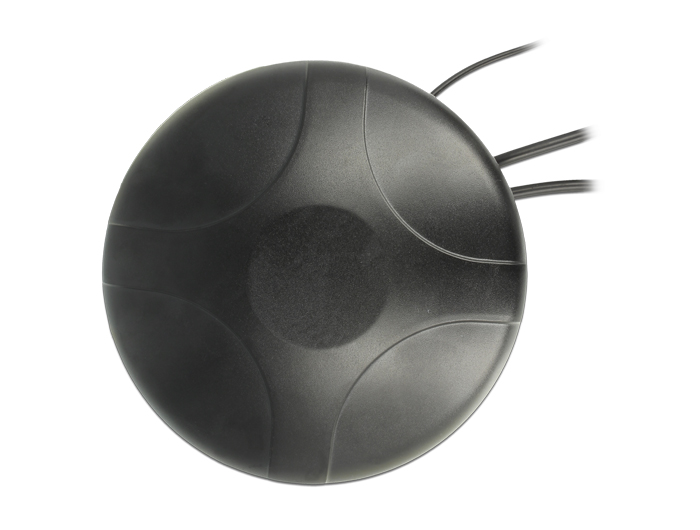

Sellel Delocki mitmepiirkondlikul antennil on kolm füüsiliselt eraldiseisvat saatvat ja vastuvõtvat üksust. Kaks PIFA antenni, vastavalt LTE ja GSM/UMTS jaoks, vastutavad saatmise ja vastuvõtmise eest nendes piirkondades. GPS-plaasterantenn võtab vastu globaalse satelliitnavigatsioonisüsteemi GPS signaale.
Tänu oma välitingimustes kasutatavatele omadustele sobib mitmerealine antenn hästi kasutamiseks rasketes tingimustes, näiteks transpordis, metsanduses, põllumajanduses, ehituses ja merendussektoris. See on veekindel, löögikindel ja seda saab kasutada laiendatud temperatuurivahemikus.
Spetsifikatsioon

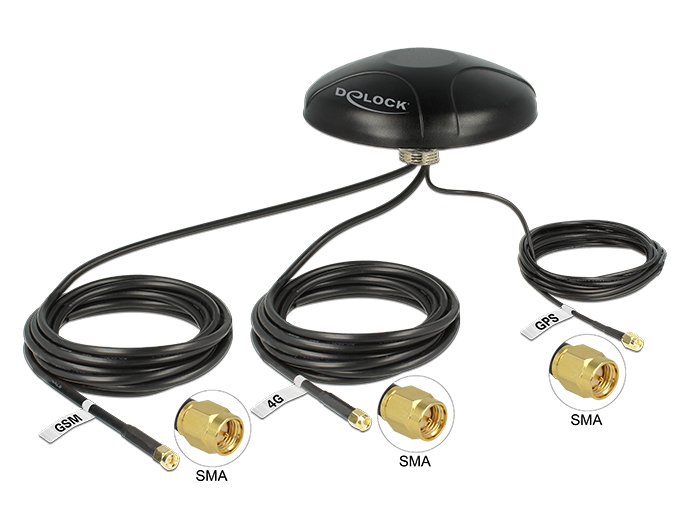

- Ühendused: 3 x SMA isend
- LTE:
Sagedusvahemik:
0,698 - 0,960 GHz
1,710 - 2,700 GHz
GSM / UMTS / ZigBee / Z-Wave / WLAN 2,4 GHz / Bluetooth
Antenni võimendus: 2 dBi
Impedants: 50 Ohm
VSWR: 2,5
Polarisatsioon: lineaarne
Kaabel: koaksiaalkaabel
Kaabli tüüp: RG-58/U
Kaabli läbimõõt: ca. 4,95 mm
Kaabli sumbuvus: 0,6 dBi @ 1 GHz meetri kohta: 0,6 dBi @ 1 GHz meetri kohta
- GSM UMTS:
Sagedusvahemik:
0,824 - 0,960 GHz
1,710 - 2,170 GHz
GSM / UMTS / Z-Wave
Antenni võimendus: 2 dBi
Impedants: 50 Ohm
VSWR: 2,5
Polarisatsioon: lineaarne
Kaabel: koaksiaalkaabel
Kaabli tüüp: RG-58/U
Kaabli läbimõõt: ca. 4,95 mm
Kaabli sumbuvus: 0,6 dBi @ 1 GHz meetri kohta: 0,6 dBi @ 1 GHz meetri kohta
- GPS:
Sagedusvahemik:
GPS: L1, 1,57542 GHz
Antenni võimendus: 28 dBi
Impedants: 50 Ohm
VSWR: 2,5
Polarisatsioon: RHCP
Kaabel: koaksiaalkaabel
Kaabli tüüp: RG-174
Kaabli läbimõõt: ca. 2,7 mm
Kaabli sumbuvus: 1,5 dB @ 1,5 GHz meetri kohta
Tööpinge: 2,2 - 5,0 V
Voolutarbimine: 5 - 15 mA
- LNA GPS:
Sagedusvahemik:
GPS: GHz: L1, 1,57542 GHz
Antenni võimendus: 28 dBi
VSWR: 2,0
Impedants: 50 Ohm
Kaabel: koaksiaalkaabel
Kaabli tüüp: RG-174
Kaabli läbimõõt: ca. 2,7 mm
Kaabli sumbuvus: 1,5 dB @ 1,5 GHz meetri kohta
Tööpinge: 2,2 - 5,0 V
Voolutarbimine: 5 - 15 mA

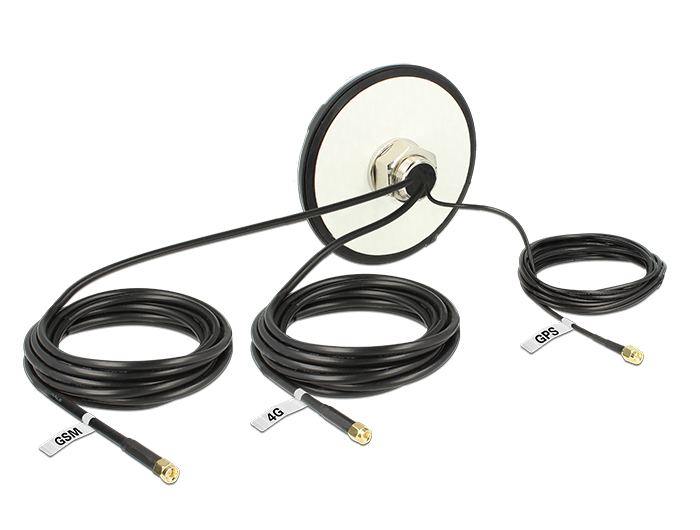

- Kruvitav paigaldus
- Töötemperatuur: -40°C ~ 85°C
- Korpuse materjal: ABS
- Värv: must
- Kaitseklass: IP67
- Kaabli värvus: must
- Kaabli pikkus koos pistikutega: ca. 3 m

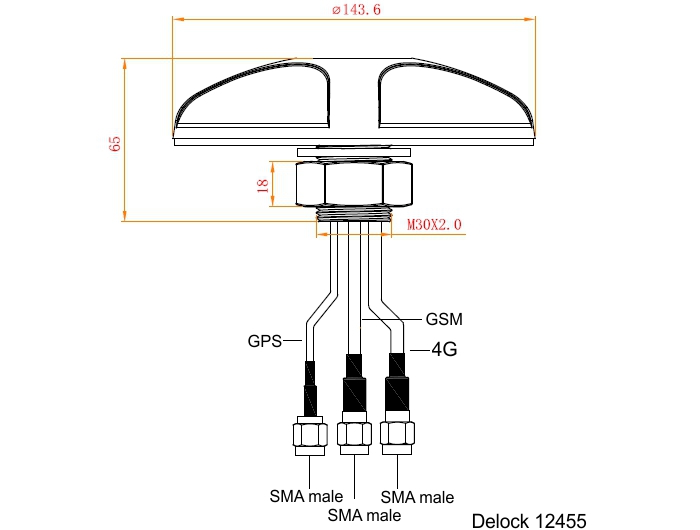

- Mõõtmed (DxH): ca. 143,6 x 65 mm
- Paigaldusava läbimõõt: 30 mm
Süsteeminõuded
- Vabade SMA-pistikutega seade
Pakendi sisu
- Mitmesagedusantenn
- Mutter
Mounting type
Screw mounting
Interface
Technical characteristics
Operating voltage
2.2 - 5.0 V
Frequency range
0.824 - 0.960 GHz
1.57542 GHz
1.71 - 2.17 GHz
1.71 GHz - 2.70 GHz
698 - 960 MHz
Polarisation
RHCP
linear vertical
Current consumption
5 - 15 mA
Physical characteristics
Cable category
coaxial cable
Cable type
RG-174
RG-58 U
Cable attenuation
1.5 dB @ 1.5 GHz per meter RG-174
0.6 dB @ 1.0 GHz per meter RG-58/U
Cable length
3 m (incl. connectors)
Cable diameter
4.95 mm RG-58 U
2.70 mm RG-174
