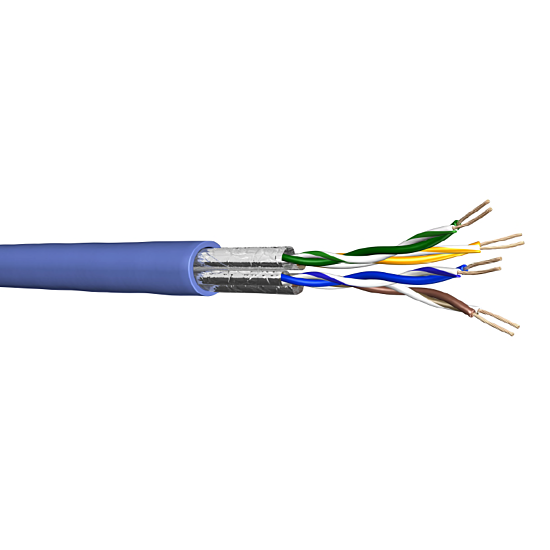

Varjestatud Cat.6 (Class E) U/FTP paigalduskaabel hoone esmaseks (campus), teisese (riser) ja kolmanda taseme (horisontaalne) kaabelduseks. Iga paar on fooliumiga varjestatud, tagades väga hea kaitse risttalkke vastu. Madala suitsueraldusvõimega halogeenivaba mantel (sinine, RAL 5012). CPR klass Eca. Toetab kuni 1 Gbit Etherneti ja ka multigig (2.5G/5G) ühendusi ning PoE tüüpe 1–4.
Cat.6 / Class E jõudlus kuni 250 MHz (U/FTP)
Toetab PoE IEEE 802.3af/at/bt (tüübid 1–4)
LSHF (LSOH/FRNC) mantel; CPR: Eca
Iga paari ümber alumiiniumfoolium + drenaaztraat, kõrge EMC kaitse (≥ 55 dB)
Täisvask, AWG23 (Ø 0,56 mm) väikese takistusega ja pikkadeks vahemaadeks
Vastavus standarditele
Kaabeldus: ISO/IEC 11801-1, EN 50173-1, ANSI/TIA-568.2, IEC 61156-5, EN 50288-5-1
Tulekaitse/CPR: EN 50575, EN 50399; IEC 60332-1, IEC 61034, IEC 60754-2 (LSHF) — CPR klass Eca
PoE: IEEE 802.3af/at/bt
Konstruktsioon
Juht: Täissüdamikuga vask, Ø 0,56 mm (AWG 23)
Isolatsioon: Polüetüleen, Ø 1,4 mm
Keerupaarid: 2 juhti paari kohta; 4 paari köidises
Varjestus: Al-laminaatfoolium iga paari ümber + tinatud drenaattraat Ø 0,4 mm
Mantel: LSHF (LSOH/FRNC), sinine RAL 5012
Mehaanilised / keskkonnatingimused
Töötemperatuur: −20 °C kuni +60 °C
Paigaldustemp.: 0 °C kuni +50 °C
Painutusraadius: 4×D (paigaldamisel), 8×D (pärast paigaldust)
Maksimaalne tõmbejõud: 100 N (üksikkaabel), 200 N (dupleks)
Elektrilised omadused (20 °C)
Takistus silmuse kohta: ≤ 145 Ω/km
Takistuse tasakaalutus: ≤ 2 %
Isolatsiooni takistus (500 V): ≥ 5000 MΩ·km
Mahtuvus (800 Hz): u 45 nF/km
Mahtuvuse tasakaalutus (paar/maa): ≤ 800 pF/km
Karakteristlik impedants (100 MHz): 100 Ω ± 5 Ω
NVP (levimiskiirus): 75 %
Levimisviivitus: ≤ 500 ns/100 m
Viivituse erinevus: ≤ 20 ns/100 m
Sidestusnõrgenemine: ≥ 55 dB
Ülekandetakistus: ≤ 50 mΩ/m (1 MHz); ≤ 100 mΩ/m (10 MHz); ≤ 200 mΩ/m (30 MHz)
Sagedusomadused (Cat.6 tasemel)
Nõrgenemine ≤ 28,1 dB/100 m @ 250 MHz; NEXT ≥ 90 dB @ 250 MHz; RL ≥ 24 dB @ 250 MHz.
Tulekoormus
LSHF üksikkaabel: 565 MJ/km (≈ 0,156 kWh/m)
LSHF dupleks: 1130 MJ/km (≈ 0,313 kWh/m)
