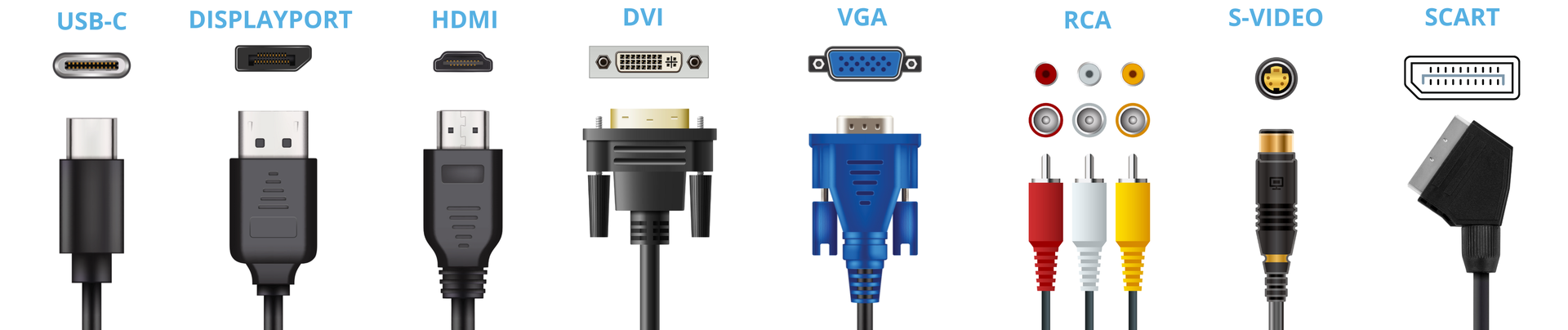

Videokaablid on olulised ühendusvahendid, mis võimaldavad edastada videot ja heli erinevate seadmete vahel. Neid kasutatakse telerite, arvutite, mängukonsoolide, projektorite ja teiste ekraaniseadmete ühendamiseks. Kaablite areng on viinud suuremate andmeedastuskiiruste, parema resolutsiooni ning laiema ühilduvuseni. Selles ülevaates käsitleme olulisemaid videokaablite tüüpe, nende omadusi ja kasutusvaldkondi.
USB-C
USB-C – uus standard ühenduvuses ja laadimises
USB-C (ehk USB Type-C) on kahepoolne, sümmeetriline USB-pistik, mis on tänapäeval saanud uueks standardiks andmeedastuse, laadimise ja videosignaali edastuse vallas. See on loodud asendama varasemaid USB-tüüpe (USB-A, Micro-USB) ühe ühtse lahendusega.
Tähtsamad omadused:
- Kahepoolne disain – ei ole vahet, kumba pidi pistik sisestatakse
- Toetab kiiret andmeedastust (kuni 40Gbit/s)
- Võimaldab suurt laadimisvõimsust (kuni 240W USB PD 3.1 standardiga)
- Toetab videosignaali (DisplayPort, HDMI Alternate Mode)
- Ühildub paljude standarditega: USB 3.2, USB4, Thunderbolt 3 ja 4
Versioonid lühidalt:
- USB 2.0 – kuni 480Mbit/s (kasutatakse odavates USB-C kaablites)
- USB 3.2 Gen 1 / Gen 2 – 5Gbit/s / 10Gbit/s
- USB 3.2 Gen 2x2 – kuni 20Gbit/s
- USB4 / Thunderbolt 3/4 – kuni 40Gbit/s, ühe kaabli kaudu nii andmed, video kui laadimine
Pistik:
- Type-C – väike, ümardatud ja sümmeetriline pistik
- Kasutatav nutitelefonides, sülearvutites, tahvelarvutites, monitorides, dokkides, laadijates
Kaablitüübid:
- USB-C – USB-C – kõige levinum uus standard kiireks laadimiseks ja andmeedastuseks
- USB-A – USB-C – vanemate seadmete ühendamiseks uuemate seadmetega
- USB-C – HDMI / DisplayPort – videosignaali edastamiseks monitoridesse või teleritesse
- USB-C – Lightning – Apple’i seadmete kiirlaadimiseks (MFi-sertifikaadiga)
Miks valida USB-C?
- Tulevikukindel ja universaalne lahendus – üks kaabel andmete, video ja toite jaoks
- Kiire laadimine – sobib nii telefonidele, sülearvutitele kui monitoridele
- Kiire andmeedastus – ideaalne suurte failide või 4K/8K video edastamiseks
- Üha enam seadmeid liigub ainult USB-C peale – üks kaabel kogu eluks
Displayport
DisplayPort – professionaalide digiliides
DisplayPort on digitaalne liides, mille on välja töötanud VESA, eesmärgiga pakkuda kõrgresolutsioonilist videopilti ja heli. Eelistatud standard paljudes monitorides, graafikakaartides ja tööjaamades.
Tähtsamad omadused:
- Edastab tihendamata videot ja heli (ka mitmekanaliline surround).
- Toetab resolutsioone kuni 16K ja kaadrisagedusi kuni 240 Hz (DP 2.1).
- Võimaldab daisy-chaining'ut – mitme monitori ühendamine ühe kaabli kaudu (MST).
- Sisaldab audiot, CEC tuge ning kaitseb sisu HDCP ja DPCP kaudu.
- Adaptive Sync tugi (kaasa arvatud AMD FreeSync ja NVIDIA G-Sync).
- USB-C Alt Mode võimaldab DisplayPort signaali USB-C kaudu.
Ühilduvus:
- Ühildub HDMI, DVI ja VGA-ga adapterite abil.
- Kaabli ja adapteri valikul tuleb arvestada sihtresolutsiooni ja versioonidega.
Versioonid lühidalt:
- 1.1–1.2: kuni 4K@60Hz, MST, 21.6Gbit/s
- 1.3–1.4: kuni 8K@60 Hz, HDR, DSC, 32.4Gbit/s
- 2.0–2.1: kuni 16K@60Hz või 4K@240Hz, 80Gbit/s, eDP 1.5, VRR, HDR10+
Pistikud:
- Standard (20-pin) – arvutid, monitorid, dokid
- Mini DisplayPort – sülearvutid (nt Apple MacBook'id)
- USB-C Alt Mode – kaasaegsed sülearvutid, tahvlid, telefonid
Kaablitüübid:
- Standard DisplayPort – lühikeste vahemaade jaoks (kuni 2 m 4K)
- DP over USB-C – ühe kaabli lahendus pildi, heli ja andmeedastuseks
- DP 2.1 sertifitseeritud kaablid – tulevikukindel valik kuni 16K jaoks
Miks valida DisplayPort?
- Suurem läbilaskevõime ja värskendussagedus kui HDMI-l samas versiooniklassis
- Võimalus ühendada mitu monitori ühe porti kaudu
- Ideaalne professionaalseteks töövoogudeks (CAD, video- ja fototöötlus)
- Mänguritele: VRR, madal latentsus, kõrged kaadrisagedused

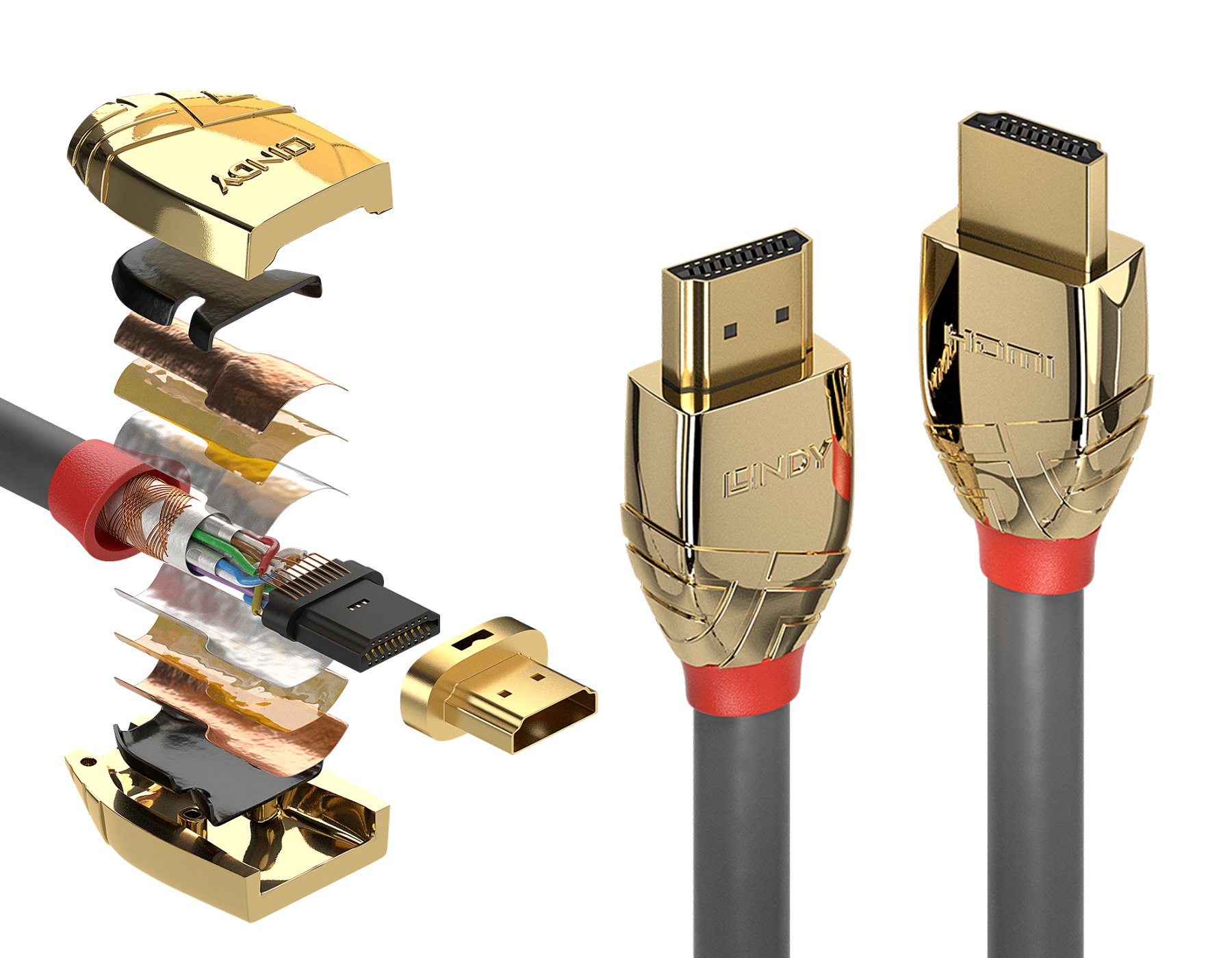

HDMI
HDMI – digitaalse pildi ja heli standard
HDMI (High-Definition Multimedia Interface) on digitaalne liides, mis edastab nii kõrglahutusega videot kui ka heli ühe kaabli kaudu.
Tähtsamad omadused:
- Edastab tihendamata videot ja digitaalheli (ka 8-kanaliline surround).
- Toetab resolutsioone kuni 10K ja kaadrisagedusi kuni 120Hz (HDMI 2.1).
- Ühildub HDCP sisukaitsega, vajalik näiteks Blu-ray taasesituseks.
- Tagab CEC toe – juhtida saab mitut HDMI-seadet ühe puldiga.
- ARC ja eARC võimaldavad telerilt heli tagastada helisüsteemi, ilma lisakaablita.
- Võimalik internetiühendus HDMI kaudu (HEC, alates HDMI 1.4).
Ühilduvus:
- Täielikult ühilduv DVI-D standardiga (videopildi osas).
- Vajadusel saab kasutada HDMI–DVI adaptereid ilma kvaliteedikadudeta.
Versioonid lühidalt:
- 1.0–1.4: kuni 1080p, 3D, Ethernet, ARC
- 2.0: 4K@60Hz, 32 audiokanalit, HDR
- 2.1: kuni 10K@120Hz, eARC, VRR, QMS, ALLM
- 2.1b (2023): uusim, toetus uusimatele mängu- ja AV-funktsioonidele
Pistikud:
- Type A – standard (kasutatakse telerites, arvutites, mängukonsoolides)
- Type C (mini) – kaamerad, tahvelarvutid
- Type D (micro) – nutitelefonid
- Type E – autod (lukustusmehhanism, tolmukaitse)
Kaablitüübid:
- Standard HDMI – kuni 1080i
- High Speed HDMI – kuni 4K@30Hz
- Premium High Speed – kuni 4K@60Hz HDR
- Ultra High Speed – kuni 10K@120Hz (vajalik HDMI 2.1 täisvõimekuseks)
Miks valida HDMI?
- Üks kaabel nii heli kui video jaoks
- Lai kasutusala: telerid, projektorid, arvutid, mängukonsoolid, helisüsteemid
- Toetab tulevikutehnoloogiaid nagu HDR, Dolby Atmos, 8K ja 10K
Kuigi tänapäeva seadmed toetavad peamiselt digitaalseid ühendusi nagu HDMI ja DisplayPort, leidub endiselt olukordi, kus on vaja ühendada vanemaid monitore, projektoreid või meediaseadmeid. Just sellisteks juhtumiteks on olulised "retro" kaablid – analooglahendused, mis mängisid omal ajal keskset rolli pildi ja heli edastamisel.
Allpool toome ülevaate levinumatest vanemat tüüpi videokaablitest, mida võib kohata nii tööstusseadmetes kui ka nostalgiahõngulistes kodukinosüsteemides.
DVI
DVI – töökindel videosignaal analoog- ja digitaalseadmete vahel
DVI (Digital Visual Interface) on arvutimonitoride ja graafikakaartide ühendamiseks mõeldud liides, mis suudab edastada nii digitaalset kui analoogsignaali, sõltuvalt pistiku tüübist. Tegu on VGA järeltulijaga, mis oli aastate jooksul laialdaselt kasutusel enne HDMI ja DisplayPorti laialdast levikut.
Tähtsamad omadused:
- Toetab digitaalset ja/või analoogsignaali
- Max resolutsioon tavaliselt kuni 1920×1200 (DVI-D) või 2560×1600 (dual-link)
- Ei edasta heli – ainult videosignaal
- Kasutatakse endiselt vanemates monitorides, projektorites ja tööstusseadmetes

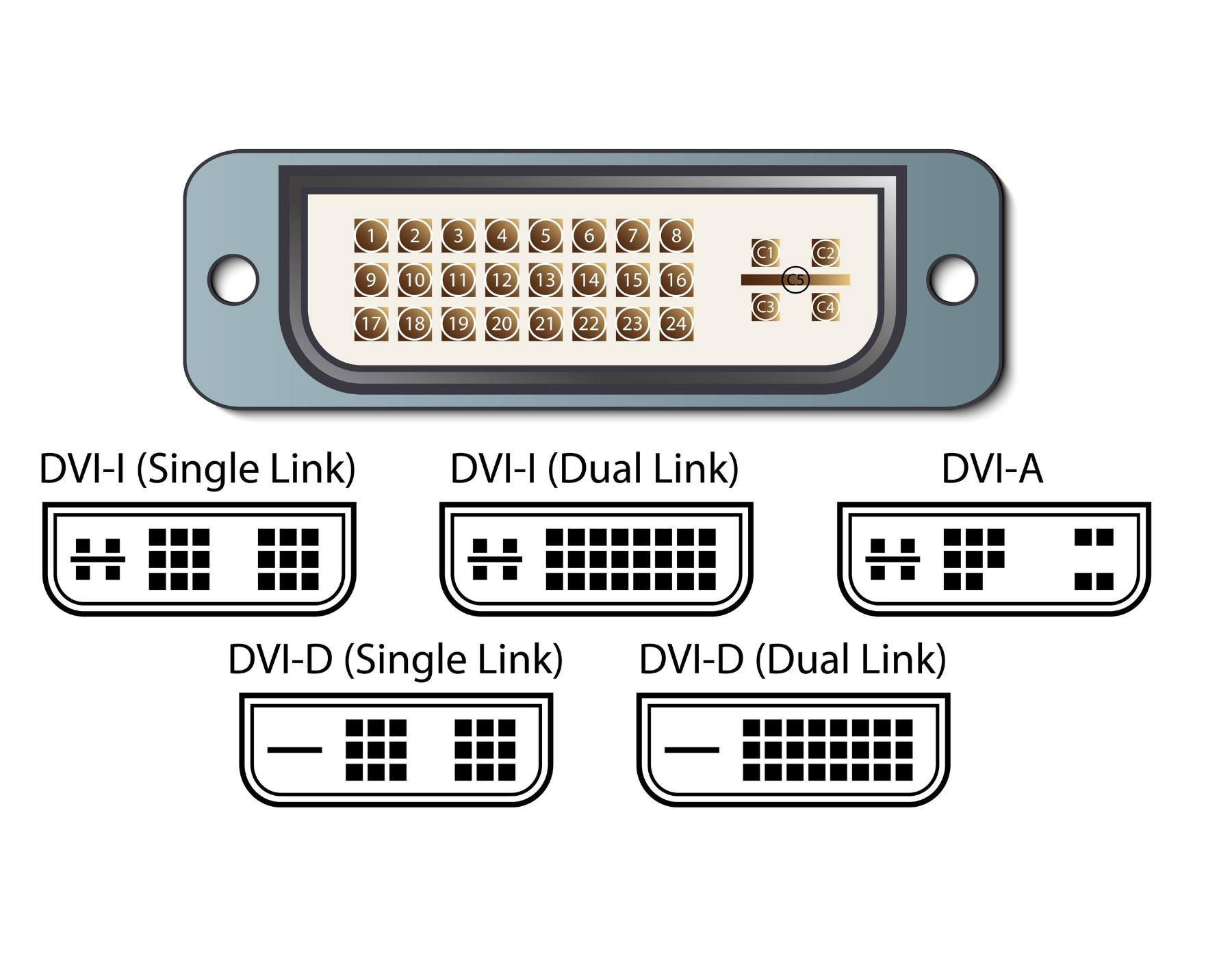

Versioonid ja pistikud:
- DVI-D (Digital)
– ainult digitaalne signaal (ühildub HDMI-ga adapteri abil)
– olemas single-link ja dual-link variandid - DVI-A (Analog)
– ainult analoogsignaal (ühildub VGA-ga adapteri kaudu) - DVI-I (Integrated)
– edastab nii digitaal- kui analoogsignaali, sobib rohkemate seadmetega
Pistik:
- Suurem kui HDMI või DisplayPort
- Kinnituspoltidega – tagab kindla ühenduse
- Olenevalt tüübist:
– Single-link: kuni 1920×1200@60Hz
– Dual-link: kuni 2560×1600@60Hz
Kaablitüübid:
- DVI-D – DVI-D – digitaalne ühendus monitoride ja graafikakaartide vahel
- DVI-A – VGA – analoogsignaal vanade monitoridega
- DVI-D – HDMI – ainult digitaalne video (vajadusel adapter või üleminek)
- DVI-I – VGA või DVI-D – paindlik ühendusanalüüs sõltuvalt seadmest
Miks valida DVI?
- Usaldusväärne ühendus vanemate või tööstuslike seadmetega
- Püsiv kvaliteet – sobib kontori- ja ärikeskkonda, kus heliedastus pole oluline
- Võimalik kasutada adapteritega (DVI-HDMI, DVI-VGA), tagades seadmete laia ühilduvuse
- Kuni 2560×1600 resolutsioon dual-link kaabliga – piisav mitme töökuva jaoks

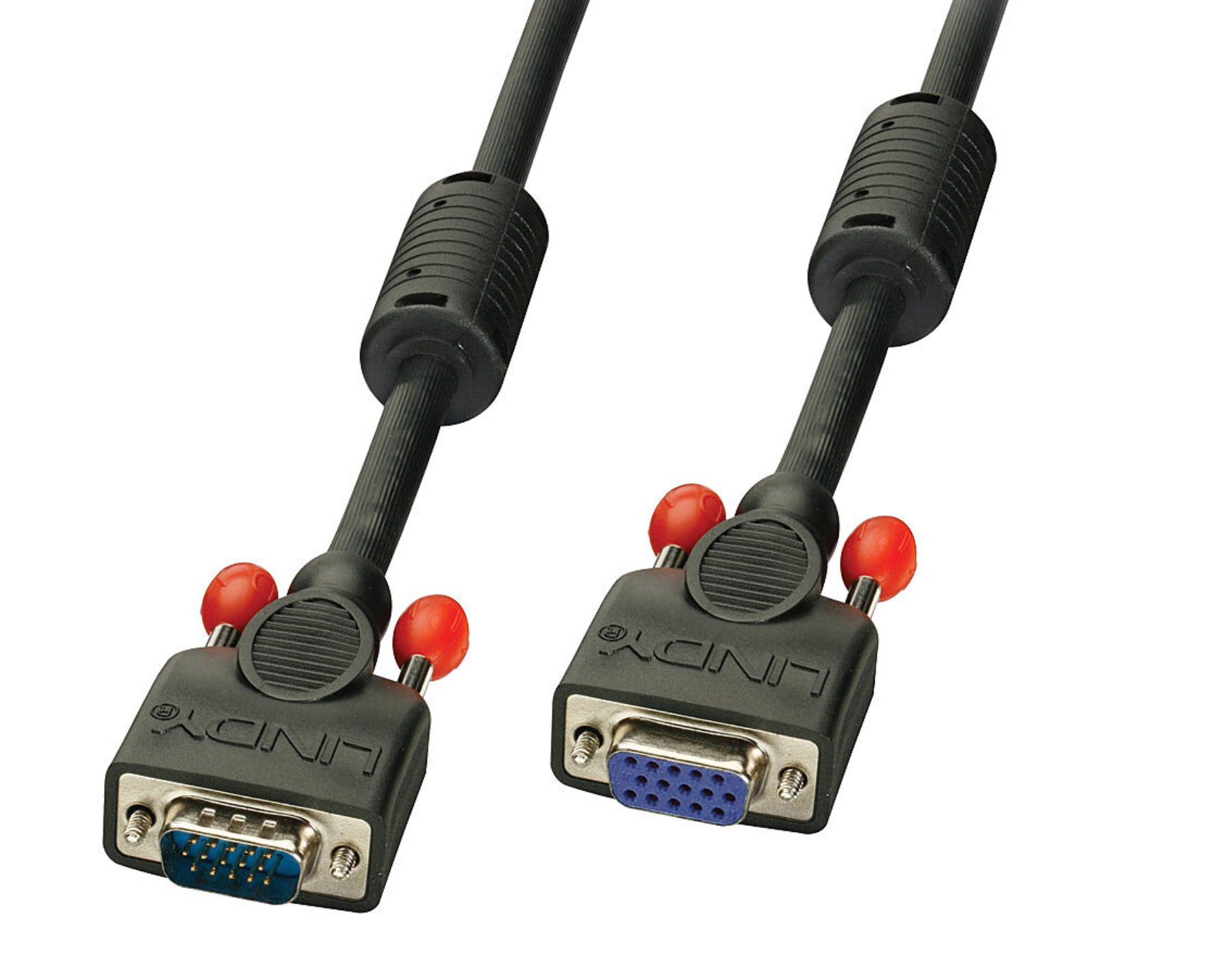

VGA
VGA – klassikaline analoogühendus videoseadmete jaoks
VGA (Video Graphics Array) on analoogvideosignaali edastamiseks loodud liides, mida kasutati laialdaselt alates 1980. aastate lõpust. See oli aastaid arvutimonitoride ja projektorite standardühendus enne digitaalsete liideste nagu DVI, HDMI ja DisplayPort levikut.
Tähtsamad omadused:
- Toetab ainult analoogsignaali
- Max resolutsioon sõltub seadmete ja kaabli kvaliteedist – kuni 1920×1080
- Ei edasta heli – ainult videosignaal
- Endiselt kasutusel vanemates monitorides, projektorites ja tööstusautomaatika seadmetes
- Hea valik lihtsate visuaalide kuvamiseks, näiteks esitlusteks
Versioonid ja pistikud:
- 15-kontaktiline DE-15 D-sub pistik (tuntud ka kui HD15)
- Trapetsikujuline, sageli sinise värviga
- Kinnituspoltidega – tagab kindla ühenduse
- Mahukam kui HDMI või DisplayPort, kuid laialdaselt tuntud ja kasutusel
Kaablitüübid:
- VGA – VGA – klassikaline ühendus kahe seadme vahel
- VGA – DVI-A – analoogühendus digitaalseadmega, mis toetab VGA signaali
- VGA – HDMI või VGA – DisplayPort – ainult aktiivadapteriga (analoog-digitaal muundamine)
Miks valida VGA?
- Lai ühilduvus vanemate seadmete ja projektoritega
- Töökindel lahendus lihtsate esitlus- ja kuvamisvajaduste jaoks
- Usaldusväärne ühendus tööstuskeskkonnas
- Kruvikinnitusega pistik tagab stabiilsuse
- Võimalus ühendada uuemate seadmetega adapterite abil

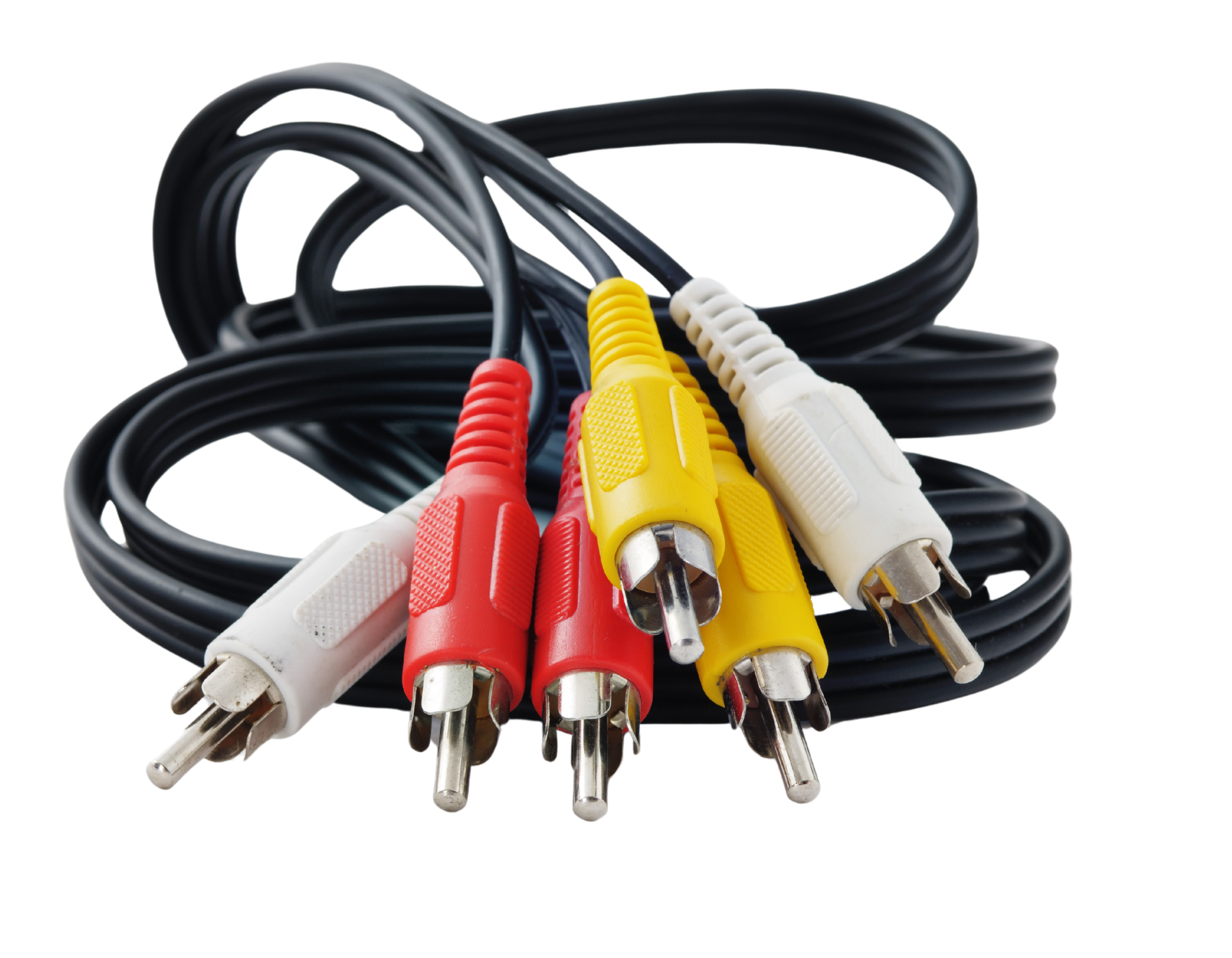

RCA
RCA – klassikaline analoogühendus heli ja video jaoks
RCA (Radio Corporation of America) kaablid on pika ajalooga analoogühendused, mida kasutatakse heli ja video edastamiseks erinevate koduelektroonika seadmete vahel. RCA pistikud on tuntud värvikoodi järgi: kollane video, punane ja valge stereoheli.
Tähtsamad omadused:
- Toetab ainult analoogsignaali
- Videoresolutsioon standardis kuni 480i/576i (SD)
- Heli ja video edastatakse eraldi kaablitega
- Levinud vanemates telerites, DVD-mängijates, mängukonsoolides ja helisüsteemides
- Lihtne ja universaalne ühendusviis

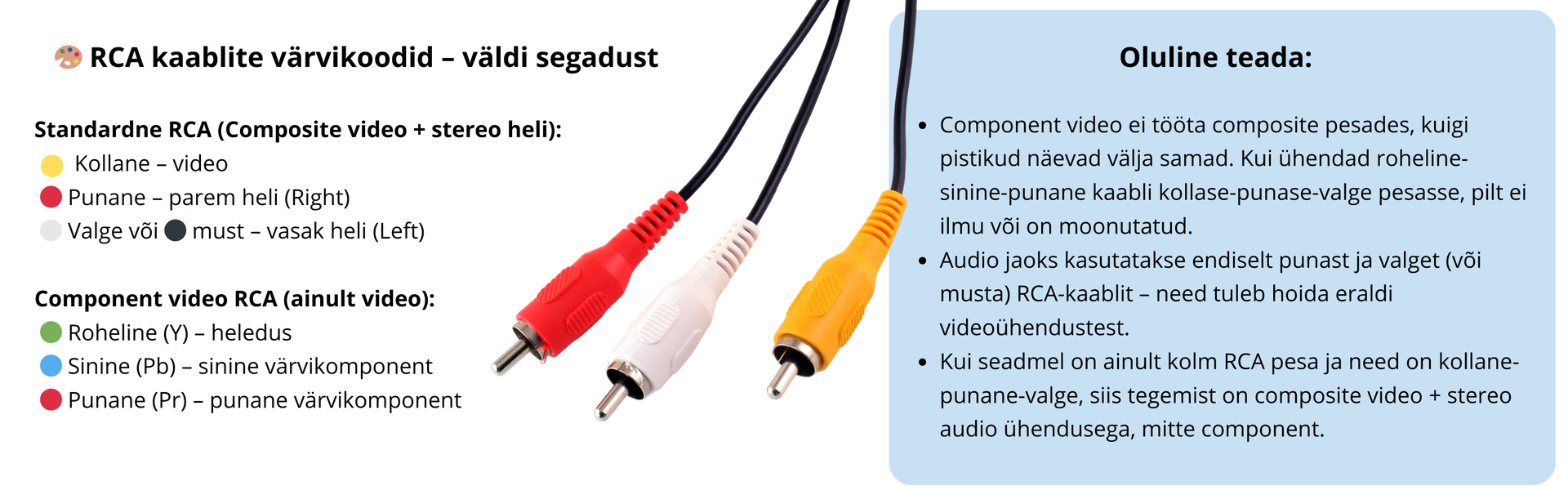

Versioonid ja pistikud:
- Composite video (kollane pistik) – edastab analoogvideot ühes kanalis
- Stereo audio (punane ja valge pistik) – edastab vasaku ja parema kanali heli
- Component video (roheline, sinine, punane) – võimaldab edastada kõrgema kvaliteediga analoogvideot (Y/Pb/Pr)
Kaablitüübid:
- RCA – RCA (3x) – klassikaline kollane-punane-valge kaabel heli ja video jaoks
- RCA – SCART – ühendus vanemate telerite või dekoodritega
- RCA – 3.5mm (AUX) – heli ühendamiseks näiteks arvuti või nutiseadmega
- RCA – HDMI – vajab aktiivadapterit, kuna ühendatakse analoog ja digitaal
Miks valida RCA?
- Sobib vanemate seadmete ühendamiseks, millel puuduvad digitaalsed sisendid/väljundid
- Töötab hästi madala resolutsiooniga videote ja heliedastuse puhul
- Lihtne ja selge värvikood võimaldab kiiret ühendamist
- Endiselt kasutusel helisüsteemides, karaoke-seadmetes ja retrokonsoolide puhul
- Lai valik adaptereid ja üleminekuid olemas

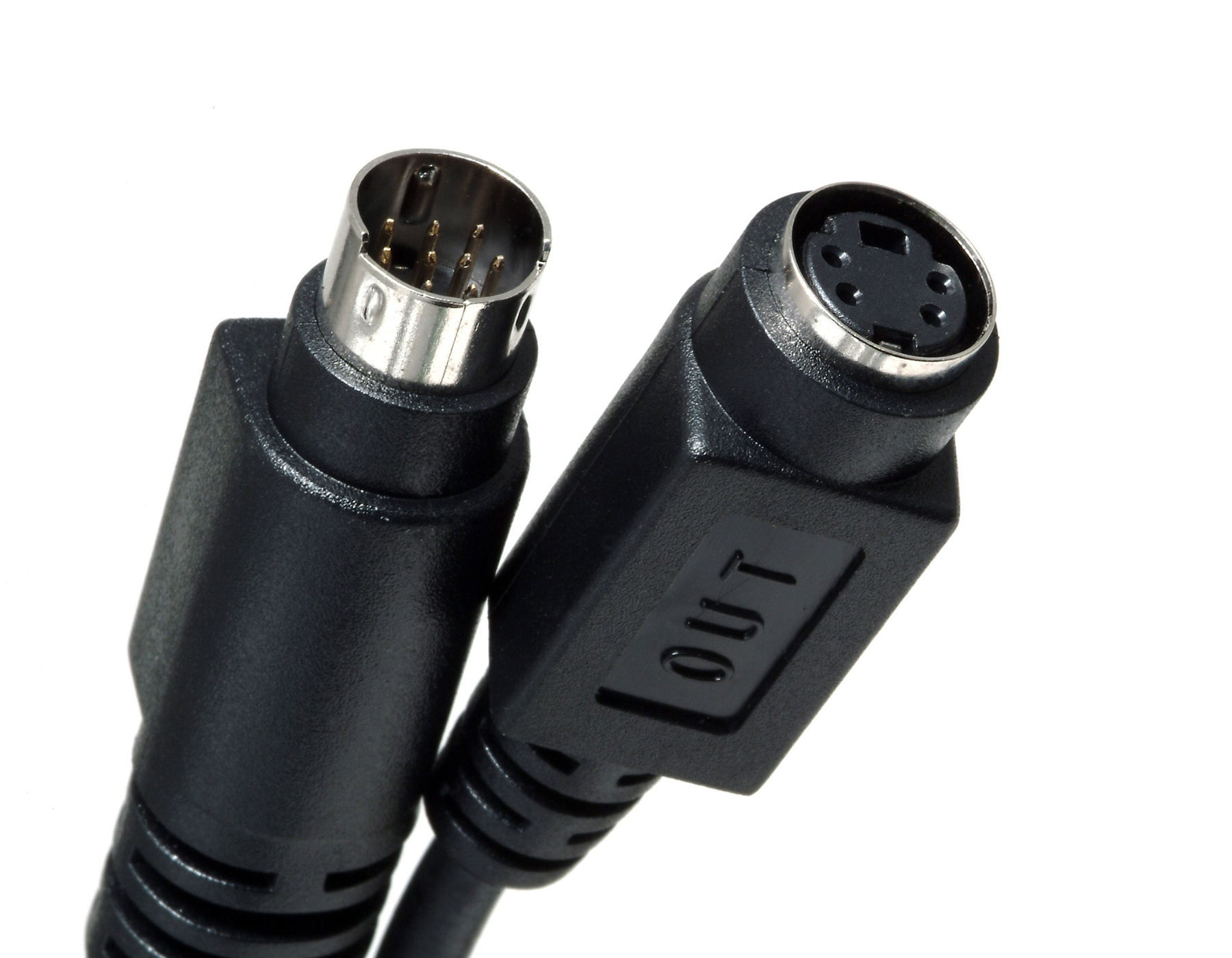

S-VIDEO
S-Video – selgem pilt kui komposiitkaablil
S-Video (Separate Video või Super Video) on analoogvideosignaali standard, mis jagab pilditeabe kaheks: heledus (Y) ja värvus (C). See võimaldab paremat pildikvaliteeti võrreldes klassikalise komposiitkaabliga (kollane RCA). Kasutatakse peamiselt vanemates telerites, projektorites, videomakkides ja mängukonsoolides.
Tähtsamad omadused:
• Analoogsignaal, jagatud kaheks kanaliks – heledus ja värvus
• Selgem pilt kui composite (kollane RCA) ühendusel
• Ei edasta heli, heli jaoks on vaja eraldi kaableid
• Toetab standardlahutust – kuni 480i või 576i
• Tavaliselt kasutusel vanemate seadmete ja retrotehnikaga
Versioonid ja pistikud:
• S-Video kasutab tavaliselt 4-pin mini-DIN pistikut
• Osadel seadmetel võib olla 7-pin versioon
• Ei ole otse ühilduv RCA-pistikuga, vajadusel kasutatakse adaptereid
Pistik:
• Ümar ja kompaktne
• Sälguga – välistab vale ühendamise
• Kuni 4 või 7 kontaktiga, sõltuvalt seadmest
Kaablitüübid:
• S-Video – S-Video: ühendus kahe S-Video toega seadme vahel
• S-Video – SCART: ühendus vanemate Euroopa teleritega
• S-Video – RCA (adapteriga): võimalik, kuid kvaliteet võib langeda

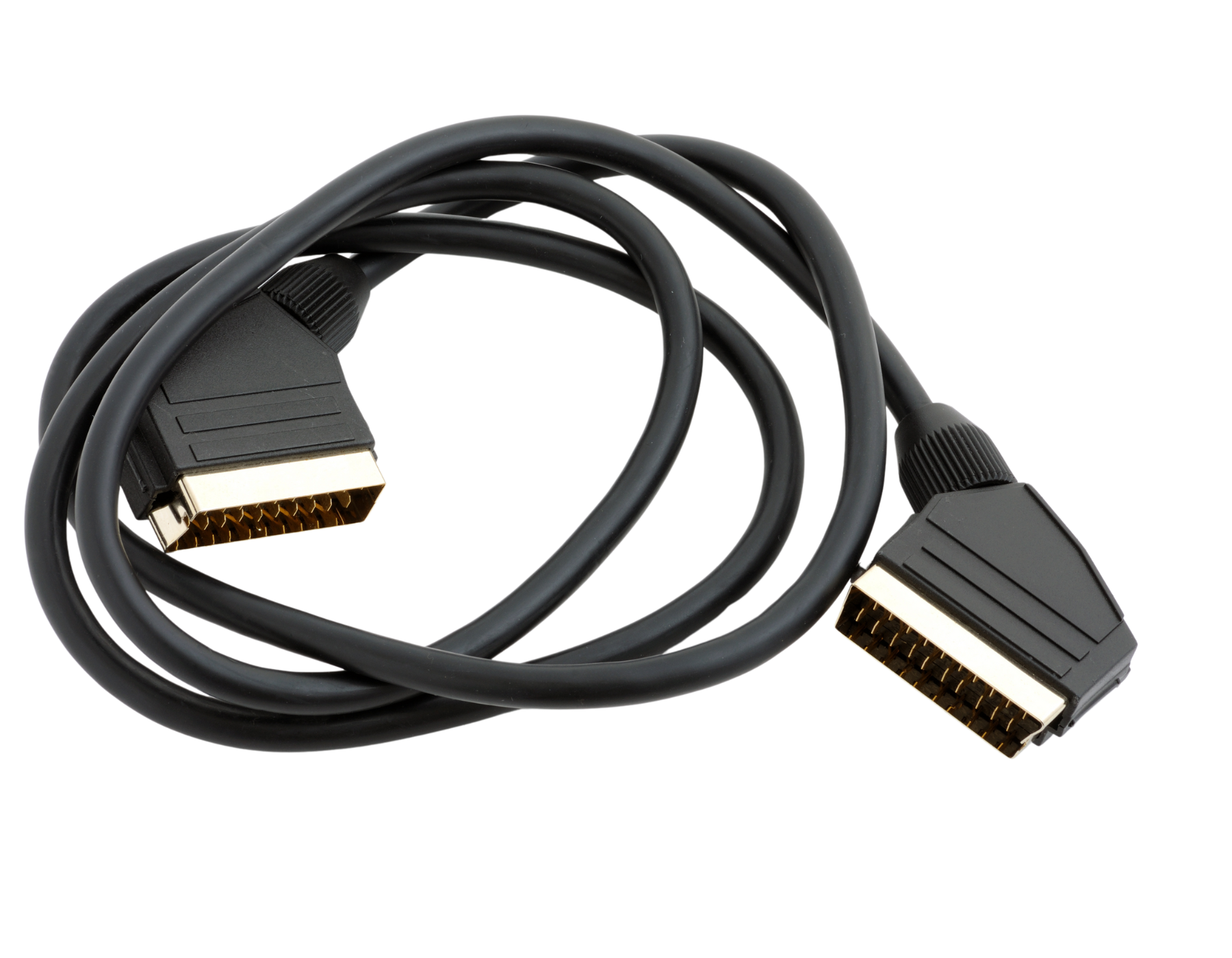

SCART
SCART – Euroopa multitalent heli ja video jaoks
SCART (Syndicat des Constructeurs d'Appareils Radiorécepteurs et Téléviseurs) on Euroopa standard, mis loodi 1970ndatel, et koondada heli- ja videosignaalid ühe ühenduse alla. Tüüpiliselt kasutati seda koduelektroonikas, näiteks videomakkide, DVD-mängijate ja vanemate telerite vahel.
Tähtsamad omadused:
• Edastab nii videosignaali kui stereheli
• Toetab komposiit- ja RGB-videosignaali
• Automaatne sisendsignaali tuvastus – teler lülitab end õigele sisendile
• Kuni 21 kontakti – võimalik edastada ka juhtsignaale (nt pildi kuvasuhe)
Pistik:
• Lai ja lame 21-kontaktiline pistik
• Asümmeetriline kuju – ei saa valesti ühendada
• Sageli must, kuid võib olla ka hall või muu värvi
• Tavaliselt kinnitub lihtsalt hõõrdumisega – ei ole kinnituspolte
Kaablitüübid:
• SCART – SCART – täielik ühendus heli ja video jaoks kahe seadme vahel
• SCART – RCA – võimaldab ühendada SCART-seadmeid RCA-pesadega
• SCART – S-Video – kasutusel seadmetes, kus toetatud ainult S-Video signaal
Miks valida SCART?
• Üks kaabel, mitu signaali – mugav ja lihtne
• Toetab kvaliteetsemat RGB-videot kui tavaline komposiit
• Sobib suurepäraselt vanade seadmete ühendamiseks teleriga
• Veelgi parem kui RCA paljudes analooglahendustes
Kuidas valida sobiv videokaabel?
1. Vaata, millised liidesed on olemas seadmetel.
Uuemad seadmed kasutavad HDMI, DisplayPorti või USB-C. Vanemad seadmed võivad vajada VGA, DVI, RCA või SCART ühendust.
2. Kas vajad ainult videot või ka heli?
Näiteks DVI ja VGA ei kanna heli. Kui soovid heli ja pilti edastada ühe kaabliga, eelista HDMI-d või USB-C (Alt Mode toega).
3. Kui kõrget resolutsiooni vajad?
4K või kõrgema resolutsiooni jaoks vali HDMI 2.0+, DisplayPort 1.4+ või USB-C (Thunderbolt 3/4). VGA ja RCA sobivad ainult SD või HD jaoks.
4. Kui pikk peab kaabel olema?
Tavakaablid töötavad hästi kuni 2–5 meetrit. Kui vahemaa on suurem, kaalu aktiivseid või optilisi kaableid.
.
Korduma kippuvad küsimused (KKK)
Kas HDMI on alati parem kui VGA või RCA?
Jah – HDMI edastab digitaalset signaali, mis tagab parema pildikvaliteedi ja edastab ka heli. VGA ja RCA on analoogühendused ning pakuvad madalamat resolutsiooni ja ei kanna heli (v.a RCA audio).
Kas ma saan kasutada adapterit HDMI → VGA?
Jah, aga ainult aktiivadapteriga, mis muudab digitaalse HDMI signaali analoog VGA-ks. Passiivadapter ei toimi.
Kas USB-C töötab alati videosignaali jaoks?
Ei. USB-C port peab toetama DisplayPort Alternate Mode’i, et edastada videot. Kõik USB-C pordid seda ei toeta – kontrolli seadme tehnilisi andmeid.
Kas DVI ja HDMI on ühilduvad?
Osaliselt – DVI-D ja HDMI kannavad mõlemad digitaalset videosignaali. Kui kasutad adapterit, töötab video, aga heli ei edastata.
Kui pikk võib HDMI kaabel olla ilma signaalikaotuseta?
Tavaline HDMI kaabel töötab hästi kuni 5–10 meetrit. Pikemate vahemaade puhul soovitatakse aktiivseid kaableid või optilisi HDMI kaableid.
Lisaküsimuste tekkimisel võta ühendust meie tootejuhiga.
KEIO KALM
+372 5647 9201
