Parim andmeside ja toiteallikate lahendus
Kuna üha rohkem PoE-toitega seadmeid vajavad suuremat võimsust ja pikamaaülekannet, on PLANET GTP-80x PoE Media Converter seeria loodud selleks, et teha seda tööd. Tänu IEEE 802.3at Power over Ethernet Plus tehnoloogia rakendamisele pakub GTP-80x seeria järgmisi põhifunktsioone:
- IEEE 802.3af/IEEE 802.3at PoE+ standardi järgimine.
- Toetab maksimaalselt 30 vati väljundvõimsust
- 1000BASE-T port toetab 10/100/1000Mbps täisdupleksrežiimil
- 1000Mbps fiiberoptilise side tugi (GTP-802/GTP-802S)
- 100/1000Mbps fiiberoptiline tugi (GTP-805A)
GTP-80x-seeria on üheportiline, lõpp-punktiga IEEE 802.3at Power over Ethernet Plus meediamuundur, mis on loodud spetsiaalselt selleks, et rahuldada kasvavat nõudlust suurema võimsusega nõutavate võrguseadmete järele, nagu PTZ-võrgukaamerad (pan-, tilt- ja zoom), PTZkiirkuppelkaamerad, värvilised puutetundlikud VoIP-telefonid, mitmekanalilised traadita LAN-i pääsupunktid ja muud võrguseadmed, mis vajavad normaalseks toimimiseks suuremat võimsust. GTP-80x IEEE 802.3at Power over Ethernet Plus Media Converterseeria on ideaalne lahendus andmete ja toite edastamiseks võrguseadmetele otse RJ45-liidese kaudu, ilma et oleks vaja paigaldada täiendavaid toitepistikuid ja elektrikaableid.
Kiudoptilise ühenduse võimekus laiendab võrgu kasutuselevõtu ulatust
Maksimaalne kaugus PoE PSE ja PD vahel on 100 meetrit. Võrguseadmete kasutuselevõtu ulatuse laiendamiseks on GTP-80x integreeritud kiudoptilise liidesega. GTP-80x PoE+ meediamuundurit kasutatakse optilise Etherneti signaali muundamiseks elektriliseks Etherneti signaaliks, mis võimaldab kahe erineva segmendi ühendamist lihtsalt, tõhusalt ja odavalt. See suudab konverteerida 10/100/1000BASE-T signaali 1000BASE-X signaaliks ja pakub erinevaid erinevaid kiudoptilisi ühendustüüpe, et vastata erinevatele võrgurakendustele.
GTP-80x-seeria ja selle kiudoptilise ühendamise tüüp hõlmab järgmist:
- GTP-802: SC-kiudliides toetab mitmemoodilist ühendust, mille kaugus on kuni 220 m ja 550 m.
- GTP-802S: SC-kiudliides toetab ühemoodilist ühendust, mille kaugus on kuni 10 km.
- GTP-805A: LC kiudliides toetab multi/single mode SFP-moodulit, mille kaugus on kuni 120 km (võib erineda SFP-mooduli puhul).
Pika fiiberkauguse toega säilitab see endiselt ülekandevõime kuni 1000Mbps. See töötab suure jõudlusega Store and Forward mehhanismiga ning suudab vältida pakettide kadusid IEEE 802.3x voolukontrolli (täisdupleks) ja LFP (Link Fault Passthrough function) (LLCF/LLR) abil DIP-lüliti disainiga. Lisaks sellele võib see viivitamatult hoiatada administraatoreid lingi meediumist tuleneva probleemi kohta ja pakkuda tõhusat lahendust võrgu energiakasutuse jälgimiseks.
Kiire ja lihtne suure võimsusega PoE-võrgu kasutuselevõtt
GTP-80x-seeria pakub 52 V alalisvoolu toite üle Ethernet-kaablite -- sisestage lihtsalt alalisvoolu pinge Cat.5/5e/6-kaablisse, mis võimaldab PoE-splitterite (POE-161S/POE-162S/IPOE-162S) vahelise kaabli kaudu edastada andmeid ja toitu samaaegselt kuni 100 meetri ulatuses. Seejärel jagab see digitaalsed andmed ja toite kahte liiki valitavateks alalisvoolu väljunditeks (5V DC/12V DC) või (12V DC/24V DC). Seega vähendab see kaablite ja spetsiaalsete pistikupesade kasutamist seinal, laes või mis tahes kättesaamatus kohas. Kõige enam kaotab see ka paigaldamise aja. Kõrge Power over Ethernet lahendus vabastab turva-IP-kaamera ja traadita AP kasutuselevõtu elektripistikupesa asukoha piirangutest.
Interface
Copper Port10/100/1000BASE-T Ethernet TP interface
Auto-negotiation, auto MDI/MDI-X with PoE injector function
Fiber PortGTP-802/GTP-802S: 1000BASE-X
GTP-805A: 100/1000BASE-X SFP
Fiber ModeGTP-802
Multi-mode: 50/125 ㎛ or 62.5/125 ㎛ optic fiber
GTP-802S
Single-mode: 9/125 ㎛ optic fiber
GTP-805A
May vary on SFP Module
Fiber Port Type (connector)GTP-802: SC
GTP-802S: SC
GTP-805A: SFP
Cable DistanceGTP-802: 220m & 550m
GTP-802S: 10km
GTP-805A: May vary on SFP Module
Optical FrequencyGTP-802: 850nm
GTP-802S: 1310nm
GTP-805A: May vary on SFP Module
Launch Power (dBm)GTP-802: Max. -4
Min. -9.5
GTP-802S: Max. -3
Min. -9.5
GTP-805A: May vary on SFP Module
Receive SensitivityGTP-802: -13.5
GTP-802S: -14.4
GTP-805A: May vary on SFP Module
Maximum Input PowerGTP-802: -18
GTP-802S: -20
GTP-805A: May vary on SFP Module
Power Over Ethernet
PoE OutputIEEE 802.3at Power over Ethernet Plus standard
IEEE 802.3af Power over Ethernet standard
Power OutputPoE 52V DC, max. 30 watts
PoE Power Supply TypeEnd-span
Power Pin Assignment1/2 (+), 3/6 (-)
PoE Power Budget30 watts
Hardware Specifications
Switch ArchitectureStore-and-Forward
Flow ControlBack pressure for half duplex mode
IEEE 802.3x pause frame for full duplex mode
Maximum Frame Size9K
LEDSystem: PWR (Green)
Fiber 100/1000BASE-X: LNK/ACT (Green,GTP-805A)
Fiber 1000BASE-X: LNK/ACT (Green, GTP-802/GTP-802S)
TP 10/100/1000BASE-T: LNK/ACT (Green)
PoE: Power-in-use (Orange)
Dimensions (W x D x H)96 x 26 x 70 mm
Weight0.21kg

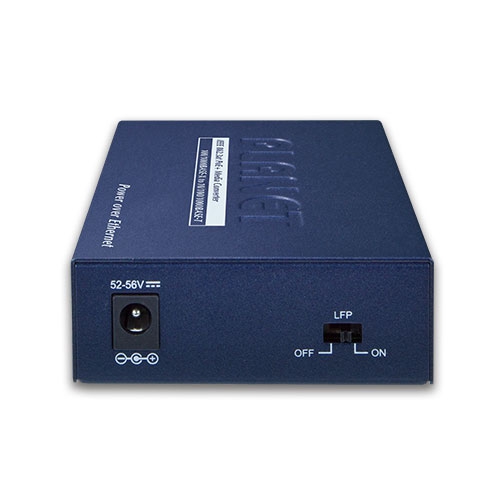

Power Supply52V DC, 0.58A external AC-to-DC adapter
LFP modeEnable: Shut down either TP port or fiber port that is broken
Disable: Link LED indicators still on if connection of the other end is broken
Standards Conformance
Regulatory ComplianceFCC Part 15 Class A, CE
Protocols and Standards ComplianceIEEE 802.3 Ethernet
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3z Gigabit Ethernet over Fiber Optic
IEEE 802.3x Flow Control
IEEE 802.3af Power over Ethernet.
IEEE 802.3at Power over Ethernet Plus standard
Protocols and Standards ComplianceIEEE 802.3 Ethernet
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3z Gigabit Ethernet over Fiber Optic
IEEE 802.3x Flow Control
IEEE 802.3af Power over Ethernet.
IEEE 802.3at Power over Ethernet Plus standard
CablesTP: Cat 5 / 5e / 6 UTP cable
Fiber: Multi-mode: 50/125 ㎛ or 62.5/125 ㎛ optic fiber
Single-mode: 9/125 ㎛ optic fiber
Environment
Temperature0~50 degrees C
Humidity5~90% (non-condensing)
