Kompaktne ja vastupidav tööstuslik 802.3bt PoE++ võrgulahendus
PLANET IPOE-470 tööstuslik IEEE 802.3bt PoE++ injektor-keskuse seeria sisaldab nelja 10/100/1000BASE-T 95-vatilist 802.3bt tüüpi 4 PoE++ injektorporti. PoE kogueelarvega 240 vatti annab see 802.3bt PoE++ toite üle Ethernet UTP-kaablite, mis võimaldab andmete ja toite samaaegselt edastada kaugele 802.3bt/at toiteallikaga seadmele (PD).
IPOE-470 seeria pakub kiiret, turvalist ja kuluefektiivset 802.3bt PoE++ võrgulahendust väikeettevõtetele ja ettevõtetele. See on mõeldud olemasoleva võrguinfrastruktuuri täiustamiseks 802.3bt PoE++ võrgusüsteemiks ilma olemasolevaid Ethernet-kommutaatoreid asendamata ning võimaldab ka toiteallika tsentraliseerimist.

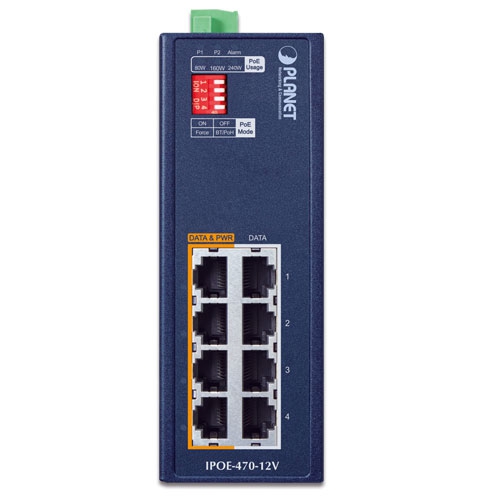

IPOE-470-seeria sisaldab kahte mudelit: IPOE-470 ja IPOE-470-12V.
Mudel DC Redundantne toite sisend PoE Standard PoE eelarve
IPOE-470 48~54V DC IEEE 802.3bt PoE++ 240 vatti
IPOE-470-12V 12~54V DC
240W@48~54V DC sisend
120W@24~47V DC sisend
60W@12~23V DC sisend
802.3bt PoE++ vastab toiteallikaga seadmete ülivõimsusnõuetele
Kuna IPOE-470 seeria võtab kasutusele IEEE 802.bt PoE++ standardi ja PoH tehnoloogia, on see võimeline andma kuni 95 vatti energiat, kasutades kõiki nelja paari standardset Cat5e/6 Ethernet kaablit, et edastada energiat ja täiskiiruselisi andmeid igale PoE-kompatiblile PD-le. Võrreldes tavapärase 802.3at PoE+-ga on selle võimsus kolmekordne ja see on ideaalne lahendus, et rahuldada kasvavat nõudlust suurema energiatarbimisega võrgu PD-de järele, näiteks:
PoE PTZ kiirkuppelkaamerad
võrguseadmed
õhukesed kliendid
AIO (kõik-ühes) puutetundlikud arvutid, müügipunktid (POS) ja infokioskid.
Kaugjuhitavad digitaalsed kuvarid
PoE-valgustid
Kiire ja lihtne 802.3bt/at PoE-võrgu kasutuselevõtt
IPOE-470-seeria paigaldatakse tavalise Ethernet-kommutaatori ja PD-de vahele. Neli porti on võrgupordid (Ethernet) andmesisestuseks, ülejäänud neli porti on PoE++ pordid andmete ja toite väljundiks. Nii toide kui ka andmed edastatakse samaaegselt üle UTP-kaablite erinevatele 802.3bt/at PD-dele, ilma et see mõjutaks olemasolevat võrgu jõudlust ja funktsioone.
Tänu andmete ja Power over Etherneti ühendamisele ühest seadmest saab IPOE-470-seeria vähendada toitekaablite paigaldamist ja kaotada vajadus spetsiaalsete pistikupesade järele seinal, laes või mis tahes kättesaamatus kohas.
Intelligentne LED-indikaator toite sisendi ja reaalajas PoE kasutamise kohta
IPOE-470-seeria aitab kasutajatel oma täiustatud LED-indikaatori abil hõlpsasti ja tõhusalt jälgida toite sisendi ja PoE-võimsuse kasutamise hetkeolukorda. „Power Input“ võimaldab kasutajal teada saada kahekordse alalisvoolu sisendi olekut. IPOE-470-seeria paneelil kuvataval „PoE kasutamine“ on kolm kollast LED-indikaatorit, mis näitavad erinevaid võimsuskasutusi 80W, 160W ja 240W. IPOE-470-seeria võimaldab halduril jälgida ühendatud PD-de energiakasutuse staatust reaalajas.
Mugav ja usaldusväärne toitesüsteem
Et hõlbustada 802.3bt PoE++ kasutamist transpordi- ja tööstuslike rakenduste puhul tavaliselt kasutatava 48-54V alalisvoolu sisendiga, võtab IPOE-470-12V kasutusele 12-54V DC kuni 54V võimsuse suurendamise tehnoloogia, et lahendada toiteallika probleem, kuid ei vaja spetsiaalseid toiteallikaid. Selle laiaulatuslik pingedisain sobib ülemaailmseks kasutatavuseks, kui on vaja kahte või varutoitesisendit, mis on suure kasutatavusega rakendused.
PoE laiendamise toiteallikate eelarve
Tänu kuni 95-vatilisele PoE väljundvõimsusele saab IPOE-470-seeria palju pikemaid vahemaid laiendada, kasutades PLANET PoE Extenderit PoE PD toiteallikate toitmiseks, mida saab paigaldada rohkem kui 100 meetri kaugusele.
Stabiilne tööjõudlus rasketes keskkondades
Tänapäeval laieneb PoE nõudlus kaubanduslikest rakendustest paljudele kriitilistele võrkudele rasketes tingimustes. IPOE-470-seeria pakub kõrget immuunsust elektromagnetiliste häirete ja tugevate elektriliste ülepingete vastu, mis on tüüpilised tehaste põrandatel või kõnniteeäärsetes liiklusjuhtimiskappides esinevates keskkondades.
IPOE-470-seeria saab hõlpsasti paigaldada Plug and Play abil ja see töötab stabiilselt temperatuurivahemikus -40 kuni 75 kraadi C, mis võimaldab kasutajatel mugavalt rakendada seadet peaaegu igas võrgu asukohas. IPOE-470-seeria on varustatud ka kompaktse IP30 standardile vastava metallkorpusega, mis võimaldab kas DIN-riba või seinale paigaldamist piiratud ruumiga keskkondades.
Vastupidav kaitse
IPOE-470-seeria pakub Ethernet ESD-kaitseks kontaktvoolu ±6KV DC ja õhuvoolu ±8KV DC. See toetab ka ±6KV ülepingekindlust, et parandada toote stabiilsust ja kaitsta kasutajate võrke laastavate ESD-rünnakute eest, tagades, et töövoog ei kõigu.
Hardware Specifications
Copper Ports4-pair 10/100/1000BASE-T RJ45
Data input (port 1 to port 4)
Data + PoE output (port 1 to port 4)
ConnectorRemovable 6-pin terminal block
Pins 1 and 2 for Power 1
Pins 5 and 6 for Power 2
Pins 4 and 4 for fault alarm
Data Rate10/100/1000Mbps
Power RequirementsIPOE-470:
48~54V DC, redundant power
with reverse polarity protection
IPOE-470-12V:
12~54V DC, redundant power
with reverse polarity protection
Power Consumption (Ethernet Full Loading)IPOE-470:
System ON without loading
52V DC: 2.08 watts/7.1BTU
54V DC: 2.16 watts/7.4BTU
IPOE-470-12V:
Full loading
52V DC: 250.6 watts/855BTU
54V DC: 251.1 watts/856.7BTU
IPOE-470:
Full loading
12V DC: 69.48 watts/237.1BTU
54V DC: 262.98 watts/897.3BTU
IPOE-470-12V:
System ON without loading
12V DC: 6.36 watts/21.7BTU
54V DC: 8.1 watts/27.6BTU
DIP SwitchPer PoE port
Off: BT -- 802.3bt PoE++ 95W PoE output
ON: Legacy -- 60w PoE output
Dimensions(W x D x H)50 x 87.8 x 135 mm
WeightIPOE-470：544g
IPOE-470-12V：695g
EnclosureIP30 metal case
InstallationDIN-rail kit and wall-mount kit
LED IndicatorSystem:
Power 1 (Green)
Power 2 (Green)
Alarm (Red)
PoE Usage:
80W/160W/240W (Amber)
802.3bt PoE++ Port:
PoE-in-use x 1 (Amber)
ESD Protection6KV
Surge Protection6KV
Network CableTwisted-pair cable up to 100 meters (328ft)
10BASE-T: 4-pair UTP Cat. 3, 4, 5, 5e, 6
100BASE-TX: 4-pair UTP Cat. 5, 5e, 6
1000BASE-T: 4-pair UTP Cat. 5e, 6
Power over Ethernet
PoE StandardIEEE 802.3bt PoE++, 4-pair type 4 PSE
Backward compatible with IEEE 802.3at PoE+ PSE
PoE Power Supply Type802.3bt PoE++ End-span + Mid-span
802.3at PoE+ End-span/Mid-span
Power Pin AssignmentPair 1 End-span: 1/2(-), 3/6(+)
Pair 2 Mid-span: 4/5(+), 7/8(-)
802.3bt: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
PoE Power OutputMax. 95 watts to 802.3bt PoE++ PD
Max. 60 watts to Legacy-powered PD
Max. 36 watts to 802.3at PoE+ PD
PoE Power Budget (max.)IPOE-470:
240W@52V DC input
120W@48V DC input
IPOE-470-12V:
240W@48~54V DC input
120W@24~47V DC input
60W@12~23V DC input
Number of devices that can be powered4
Standards Conformance
Regulatory ComplianceFCC Part 15 Class A, CE
Stability TestingIEC 60068-2-32 (free fall)
IEC 60068-2-27 (shock)
IEC 60068-2-6 (vibration)
Standards ComplianceIEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3bt Power over Ethernet Plus Plus
Environment
TemperatureOperating: -40~75 degrees C
Storage: -40~75 degrees C
HumidityOperating: 5~90% (non-condensing)
Storage: 5~90% (non-condensing)
