Täiustatud 802.3at PoE+ võrgulahendus
PLANET IPOE-260 2-pordiline, keskmise ulatusega tööstuslik IEEE 802.3at Power over Ethernet Plus Injector Hub seeria pakub maksimaalselt kuni 36 vatti võimsust Ethernet-kaablite kaudu. See vabastab turva-IP-kaamera ja traadita AP kasutuselevõtu toitepistikupesa asukoha piirangutest ja täiendavast vahelduvvoolu juhtmestikust. Seega vähendab see kaablite arvu ja kaotab vajaduse elektripistikupesade järele seinal või laes ning eelkõige vähendab paigaldusaega.

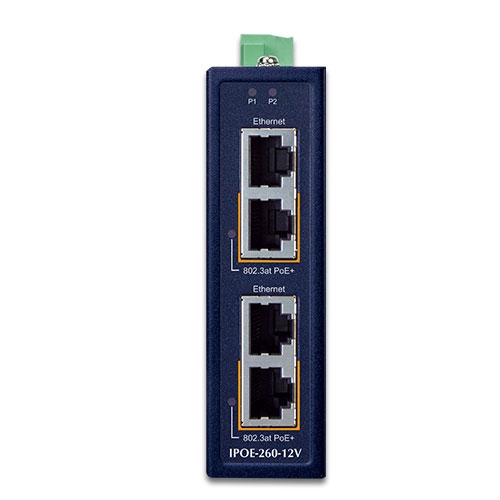

IPOE-260-seeria sisaldab kahte mudelit: IPOE-260 ja IPOE-260-12V.
Mudel
Alalisvoolu sisend
PoE standard
PoE eelarve
IPOE-260
48~56V DC
IEEE 802.3at
72 vatti
IPOE-260-12V
12~56V DC
IEEE 802.3at
72 vatti
Kiire ja lihtne suure võimsusega PoE-võrgu kasutuselevõtt
IPOE-260-seeria suudab pakkuda 36-vattist 54V alalisvoolu võimsust üle Cat. 5/5e/6 Ethernet-kaablit, mis võimaldab andmete ja toite samaaegselt edastada kaabli kaudu injektori (IPOE-260 seeria) ja PoE PD (toidetava seadme) või PoE jaoturi (IPOE-162S) vahel. Maksimaalne kaugus injektori ja jaoturi vahel on 100 meetrit. IPOE-260 seeria ühildub ka IEEE 802.3af PoE PD või PoE splitteriga ja pakub maksimaalselt kuni 15,4 vati väljundvõimsust. Tööstuslike IEEE 802.3at Power over Ethernet Plus seadmete paigaldamisel peab süsteemiadministraator kasutama ainult ühte RJ45 Ethernet-kaablit, et edastada nii toide kui ka andmed igasse seadmesse. See muudaks võrgu kasutuselevõtu lihtsamaks ja usaldusväärsemaks.
Mugav ja usaldusväärne toitesüsteem
Et hõlbustada 802.3at PoE kasutamist transpordi- ja tööstustasemel rakenduste puhul tavaliselt kasutatava 12~54 V alalisvoolu sisendiga, võtab IPOE-260-12V kasutusele 12~54 V alalisvoolu 54 V võimsuse suurendamise tehnoloogia, et lahendada toiteallika probleem, kuid ei vaja spetsiaalseid toiteallikaid. Selle laiaulatuslik pingedisain sobib ülemaailmseks kasutatavuseks koos suure kasutatavusega rakendustega, mis nõuavad kahte või varutoitesisendit.
Keskkonnakindlusega disain tööstuslikele PoE-võrkudele
IPOE-260-seeria on spetsiaalselt projekteeritud vastupidavate komponentide ja tugeva korpuse korpusega, et töötada usaldusväärselt elektriliselt karmides ja klimaatiliselt nõudlikes keskkondades, näiteks tehase põrandatel või kõnniteede liikluskorralduskappides. IPOE-260-seeria on pakendatud kompaktsesse, IP30-kindlasse korpusesse, mis võimaldab kas DIN-riba või seinale paigaldamist, et kasutada kapi ruumi tõhusalt. See sobib ideaalselt teenusepakkujatele, ülikoolilinnakutele ja avalikele aladele, et juurutada PoE-juhtmeta juurdepääsupunkte, IP-kaameraid või IP-telefone mis tahes kohtades lihtsalt ja tõhusalt ning kulutõhusalt. Samuti võib see töötada laias temperatuurivahemikus -40 kuni 75 kraadi C, nii et seda saab paigutada peaaegu igasse kohta.
IPOE-260 Series
Model
IPOE-260IPOE-260-12V
Hardware Specifications
Copper Ports2 pair 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports:
Data input port 1 and PoE output port 1
Data input port 2 and PoE output port 2
ConnectorRemovable 4-pin terminal block
Pin 1/2 for Power 1; Pin 3/4 for Power 2
LED IndicatorSystem:
Power 1 (Green),
Power 2 (Green),
PoE Port:
802.3at PoE+ x 1 (Green + Orange)
Network CableTwisted-pair cable up to 100 meters (328ft)
10BASE-T: 4-pair UTP Cat. 3, 4, 5, 5e, 6
100BASE-TX: 4-pair UTP Cat. 5, 5e, 6
1000BASE-T: 4-pair UTP Cat. 5e, 6
Data Rate10/100/1000Mbps
Power Requirements
IPOE-260IPOE-260-12V
48~56V DC, redundant power with reverse polarity protection function.12~56V DC, redundant power with reverse polarity protection function.
Power Consumption (Ethernet Full Loading)
IPOE-260IPOE-260-12V
Max. 2 watts/6.8 BTU (Power on without any connection)
Max. 80 watts/272.9 BTU (Full loading with PoE function)Max. 4 watts/13.6 BTU (Power on without any connection)
Max. 80 watts/272.9 BTU (Full loading with PoE function)
Dimensions (W x D x H)30 x 70 x 105 mm
Weight280g
EnclosureIP30 metal case
InstallationDIN-rail, wall-mount or side wall-mount design
ESD Protection6KV
EFT Protection6KV
Power over Ethernet
PoE StandardIEEE 802.3at Power over Ethernet Plus / mid-span PSE
PoE Power Output
IPOE-260IPOE-260-12V
48V DC input: Per PoE port max. 32 watts
56V DC input: Per PoE port max. 36 wattsPer port 54V DC, max. 36 watts
PoE Power Supply TypeMid-span
Power Pin Assignment4/5 (+), 7/8 (-)
PoE Power Budget (max.)
IPOE-260IPOE-260-12V
72 watts@48~56V DC input60W @12~23V DC input
72W @24~56V DC input
Number of devices that can be powered2
Standards Conformance
Regulatory ComplianceFCC Part 15 Class A, CE
Stability TestingIEC 60068-2-32 (free fall)
IEC 60068-2-27 (shock)
IEC 60068-2-6 (vibration)
Standards ComplianceIEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
Environment
TemperatureOperating: -40~75 degrees C
Storage: -40~75 degrees C
HumidityOperating: 5~90% (non-condensing)
Storage: 5~90% (non-condensing)
