Toote ülevaade: Fluke FLK-IRR1-SOL päikesekiirguse mõõtur
Fluke IRR1-SOL kiirguse mõõtur: oluline tööriist päikesepaneelide jaoks
Kui teete uuringuid, paigaldate, teostate hooldust või kontrollite päikesepaneelide või fotogalvaanilise süsteemi töökindlust, on Fluke IRR1-SOL kiirguse mõõtur hindamatu väärtusega tööriist. See pakub nelja olulist mõõtmist, mis on vajalikud ühes lihtsalt kasutatavas vahendis.
- Päikesekiirguse mõõtmine: Tehke hetkelisi mõõtmisi, et määrata kindlaks päikesekiirguse võimsus ruutmeetri kohta, mis on IEC 62446-1 standardis sätestatud nõue.
- Temperatuuri mõõtmine: Mõõtke temperatuuri, asetades mõõturi otse paneelile või ühendades välise anduri.
- Põhisuundade ja kalde kontrollimine: leidke põhisuund sisseehitatud kompassiga ja kontrollige katuse või paneeli kalde funktsiooni abil kalde.
- Oodatava päikeseenergia tootmise määramine: et leida koha oodatav tootmine, määrake päikeseenergia ressurss, võttes arvesse varjutust. Päikeseenergia ressurss mõõdetakse päikese tippkoormuse tundides: päevas tundide arv, mil päikesepaneelide ruutmeetri kohta toodetakse 1000 vatti. Päikesepaiste tipptundidele mõjutavad sellised tegurid nagu asukoht, kellaaeg, aastaaeg ja ilmastikutingimused.
Päikesekiirguse mõõturi kasutamine
Kasutage Fluke IRR1-SOL-i, et määrata kindlaks tegelik päikesekiirgus (vatt/m²) ja varjutus asukohas, et töötada välja baasjoon. Kui süsteem on paigaldatud, veenduge, et see töötab ettenähtud viisil, mõõtes selle elektrilisi omadusi ja paneeli tegelikku võimsust.
- Fotogalvaanilise paneeli jõudluse mõistmine: Fotogalvaanilise paneeli jõudlus põhineb selle voolu-pinge (IV) kõveral. Kasutage IRR1-SOL-i, et saada päikesekiirguse hulk, mis on vajalik võimsuse IV kõvera arvutamiseks.
- Õige kiirguse energia tagamine: Isegi kui fotogalvaaniline süsteem on paigaldatud õigesti, ei pruugi see toota oodatud elektrilist võimsust. Oodatava võimsuse saavutamiseks peab süsteem saama õige koguse kiirgusenergiat, et toota inverterisse sisestatav alalisvool.
Kas töötate katusele paigaldatud süsteemiga või suurel väljakul, IRR1-SOL on ühe käega kasutatav lahendus, mida iga päikesepaneelide paigaldaja ja tehnik oma tööriistakotis vajab.

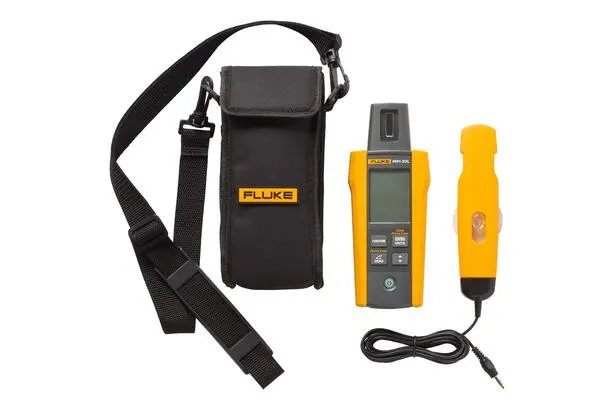

Fluke FLK-IRR1-SOL Solar Irradiance Meter
Irradiance
Measuring Range100 to 1400 W/m²
Resolution1 W/m²
Measuring Accuracy± (5 % + 5 Digit)
Note: Irradiance measurement accuracy is specified for an angle of incidence ≤35 degrees from the sun at AM1.5 (ASTM G-173) spectrum.
Temperature Measurement
Measuring range (°C)-30 °C to 100 °C (-22 °F to 212 °F)
Resolution0.1 °C (0.2 °F) / 1 °F @>100 °F
Measuring Accuracy"±5 °C (±9 °F)@ -10 °C to 75 °C (14 °F to 167 °F),
±8 °C (±14.5 °F)@ -30 °C to -10 °C (-22 °F to 14 °F), and
75 °C to 100 °C (167 °F to 212 °F)"
Note: Temperature measurement response time: ~30 sec.
Inclination Angle
Measuring Range-90° to +90°
Resolution0.1°
Measuring Accuracy (typical)± 1.5°@ -50° to +50°
±2.5° @ -85° to -50° and +50° to +85°
±3.5° @ -90° to -85° and +85° to +90°
Compass
Measuring Range0° to 360°
Resolution1°
Measuring Accuracy±7°
Note:
a) Measurements valid for device inclination between -20° and +20° to horizontal. Outside that range on LCD will be shown "---".
b) Result is referred to magnetic north.
Temperature
Operating Temperature IRR1-SOL-20 °C to 50 °C (humidity <80%), noncondensing
Operating Temperature 80PR-IRR-30 °C to +100 °C
Storage Temperature-30 °C to 60 °C (humidity <80%)
Altitude0 m to max. 2000 m
Electromagnetic Compatibility (EMC)
InternationalIEC 61326-1: Portable Electromagnetic Environment
CISPR 11: Group 1, Class A
Group 1: Equipment has intentionally generated and/or uses conductively-coupled radio frequency energy that is necessary for radio frequency energy that is necessary for the internal function of the equipment itself. Class A: Equipment is suitable for use in all establishments other than domestic and those directly connected to a low voltage power supply network that supplies buildings used for domestic purposes. There may be potential difficulties in ensuring electromagnetic compatibility in other environments due to conducted and radiated disturbances.
Caution: This equipment is not intended for use in residential environments and may not provide adequate protection to radio reception in such environments.
Korea (KCC)Class A Equipment (Industrial Broadcasting & Communication Equipment)
Class A Equipment (Industrial Broadcasting & Communication Equipment)
Class A: Equipment meets requirements for industrial electromagnetic wave equipment and the seller or user should take notice of it. This equipment is intended for use in business environments and not to be used in homes.
USA (FCC)47 CFR 15 subpart B. This product is considered an exempt device per clause 15.103.
Protection
IP ProtectionIP40
Power Supply & Battery Life
Batteries4 AA Alkaline Batteries
Battery Life (typical)50 hours (≤9000 readings)
Auto Power Off30 minutes
Dimensions
L x W x H150 x 80 x 35 mm (5.90 x 3.14 x 1.37 in)
Weight231 g (0.5 lb)
