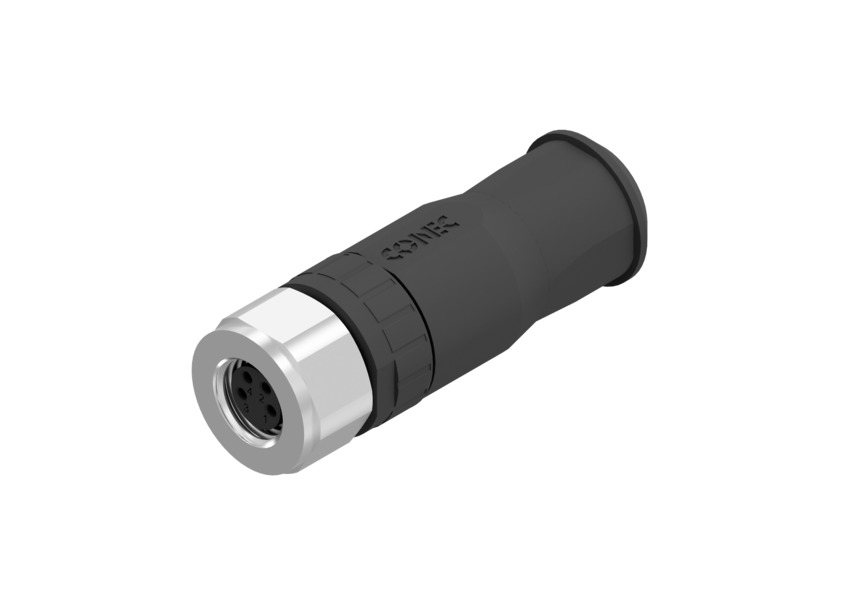

See mitmekülgne M8x1 naispistik on loodud usaldusväärseteks ja turvalisteks ühendusteks erinevates rakendustes. Selle kruviterminal ja varjestamata disain pakuvad paindlikkust ja kasutusmugavust.
Põhifunktsioonid:
M8x1 keerme: Pakub turvalist ja standardiseeritud ühendust
Naispistik: Loodud isaste tihvtide vastuvõtmiseks
4-positsiooniline: Pakub nelja elektrilist kontakti
Kruvitav terminaal: Võimaldab lihtsat ja turvalist kinnitust
Varjestamata disain: Pakub paindlikkust ja ühilduvust
Rakendused:
Tööstusautomaatika
Juhtimissüsteemid
Võrgustikud
Üldine elektriline kasutus
Product typeConnectors field attachable
StyleField attachable connectors
Size A-sideM8x1
CodingA-coded
Size/Number of positions4- pos.
Contact typeFemale connector axial
Locking typeScrewable
Termination signal [e.g. clamp, crimp, solder, SMT]Screw Termination
Technical Data
ShieldingUnshielded
Wire cross sectionmax. 0,5 mm²
min. working temperature-30° C
max. working temperature+80° C
Pollution degree3/2
Working voltage signal50 V AC/ 60 V DC [UL: 30 V AC/DC]
IP ratingIP67
Current rating signal3 A at +40°C
Sealing materialSilikon
Mating cycles>=100
Insulation resistance>=100M Ohm
Certificates
Product UL approved [UL File]UL-File: E331608
Material Data
Insulator materialPA6 , UL94
Insulator colorBlack
Coupling nut /-screw materialZinc die cast
Coupling nut /-screw platingNickel
Signal contact materialCopper alloy
Plating signal contact (mating area)Gold over nickel
Specifications
Standard current ratingIEC 61076-2-104
Standard mating cyclesIEC 60512-9a
Standard IP ratingIEC 60529
Standard insulation resistanceIEC 60512
Standard pollution degreeIEC 60664-1
Standard rated voltageIEC 61076-2-104
Standard temperature rangeIEC 60664-1
