Optikakaablid (optiline kaabel, valguskaabel, fiiberoptiline kaabel) on kiire ja usaldusväärse andmeedastuse lahutamatu osa, moodustades telekommunikatsiooni, andmekeskuste ja tööstusvõrkude selgroo. Selles juhendis anname ülevaate optikakaablite ja -pistikutega seotud olulistest detailidest, et aidata sul teha teadlik ja õige valik.
Optikakaabel ehk valguskaabel edastab andmeid valgusimpulsside kaudu, kasutades selleks klaasist või plastikust fiiberkiude. Selle peamine eelis võrreldes vaskkaablitega on suurem andmeedastuskiirus, väiksem signaali kadu ja vastupidavus elektromagnetilistele häiringutele. Elektriimpulsid muundatakse valgusimpulssideks pooljuhtlaseri või LED-i abil ning vastuvõtja muudab need taas elektrisignaaliks. Tänu spetsiaalsele struktuurile on valguskaabel häirekindel ja takistab signaalide segunemist, tagades stabiilse ja usaldusväärse andmeedastuse. See on ideaalne lahendus kiirete internetiühenduste, andmekeskuste ja telekommunikatsiooni jaoks, pakkudes sadu kordi suuremat kiirust kui traditsioonilised kaablid ja viies andmeside järgmisele tasemele.

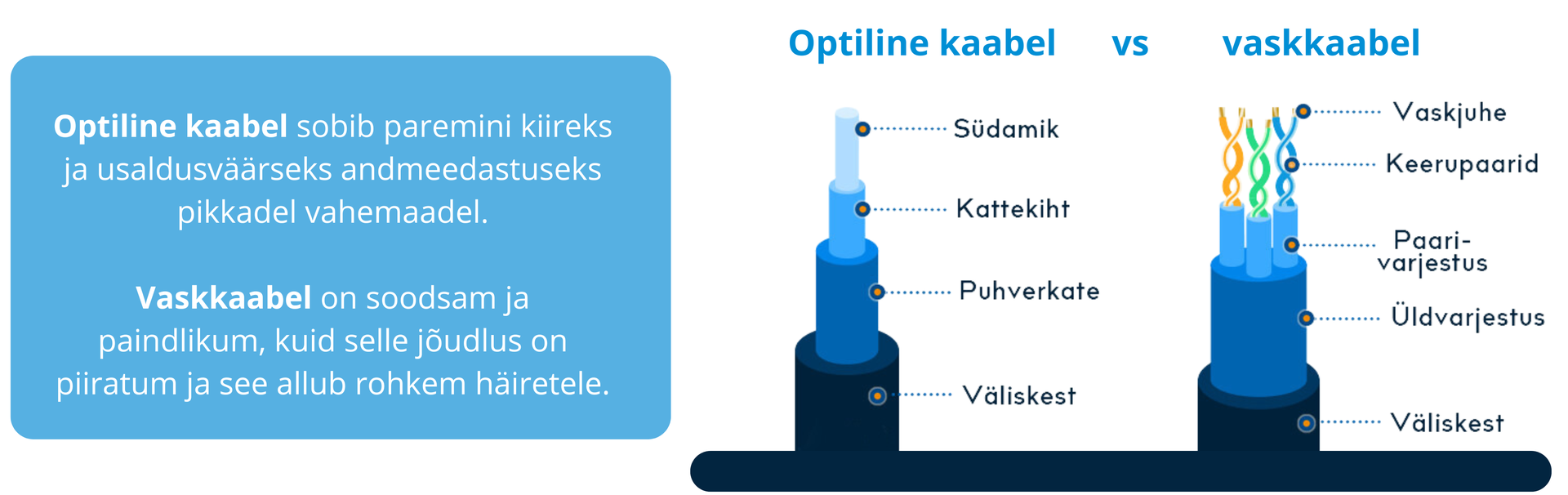

Optilise kaabli eelised ja puudused võrreldes metallkaabliga
Eelised:
Optilistel kaablitel on mitmeid eeliseid võrreldes traditsiooniliste metallsoontega kaablitega. Need pakuvad suuremat ribalaiust, võimaldades kiiremat andmeedastust ja paremat jõudlust, eriti digitaalse info edastamisel. Tänu suuremale häirekindlusele ei mõjuta neid elektromagnetilised ja raadiosageduslikud häired, mis on probleemiks vaskkaablite puhul. Väiksem kaal ja diameeter muudavad need kergemaks ja paindlikumaks, mis hõlbustab paigaldamist tihedatesse ja keerulistesse keskkondadesse. Kuna valguskaablites ei liigu elektrivool, on need tulekindlad ega kujuta endast tuleohtu. Samuti on need energiasäästlikud, kuna signaali tugevus püsib stabiilsemana ja võimaldab madalama võimsusega saatjate kasutamist. Optilised kaablid on ka multifunktsionaalsed, sobides erinevatesse kasutusvaldkondadesse, sealhulgas telekommunikatsiooni, andmekeskustesse ja tööstusvõrkudesse.
Puudused:
Kuigi valguskaablid pakuvad mitmeid eeliseid, on neil ka mõningaid puudusi. Nende kasutamine ja hooldamine on oluliselt kallim kui vaskkaablite puhul, samuti on need hapramad ja mehhaaniliselt tundlikumad. Lisaks on optiliste kaablite jätkamine keerulisem kui metallkaablite ühendamine, mis nõuab spetsiaalseid tööriistu ja oskusi. Peamine tehniline piirang on signaali hajumine ja dispersioon, mis ei pruugi olla probleem väiksemates võrkudes, kuid seab piirangud pikematele ühendustele. Selle kompenseerimiseks kasutatakse elektroonilisi regeneraatoreid või optilisi võimendeid (nt EDFA – Erbium Doped Fiber Amplifier).
Täiendavaks probleemiks on valgusimpulsi moonutus, mis tekib signaali levimisel mööda kaablit. Selle vähendamiseks valmistatakse kiud võimalikult homogeensest materjalist, et tagada ühtlane valguse liikumine. Lisaks on optilise kaabli paigaldamisel ja töötlemisel teatud ohutusnõuded – kuna infrapunavalgust ei ole palja silmaga näha, võib see olla ohtlik tehnikute silmadele. Samuti tuleb kaabli lõikamisel olla ettevaatlik, sest väikesed klaasikillud võivad sattuda naha alla, mistõttu tuleb kasutada spetsiaalseid kaitsevahendeid.
Optikakaablid jagunevad kaheks peamiseks tüübiks: ühemodaalsed (Single Mode, SMF) ja multimodaalsed (Multimode, MMF) kaablid.
- Ühemodaalne kiud (SMF) on väiksema südamikuga (8,3-10µm), mis võimaldab valguslainel liikuda sirgjooneliselt ilma hajumiseta. See sobib pikkade vahemaade jaoks (sadu km), pakkudes suuremat ribalaiust ja madalamat signaalikadu, kuid on kallim nii kaabli kui ka seadmete osas.
- Multimodaalne kiud (MMF) on suurema südamikuga (50-100µm), mis võimaldab mitmel valguslainel liikuda erinevaid teid pidi. See sobib lühemate vahemaade jaoks (kuni 550m), näiteks andmekeskustes ja ettevõtete sisevõrkudes, pakkudes soodsamat lahendust suure andmemahtude edastamiseks.
Multimode kiutüübid: OM1, OM2, OM3, OM4, OM5
Multimode kiud jagatakse viieks tüübiks vastavalt ISO 11801 standardile:
- OM1 – 62,5µm südamik, oranž mantel, LED-valgusallikas, toetab 10GbE kuni 33m.
- OM2 – 50µm südamik, oranž mantel, LED-valgusallikas, 10GbE kuni 82m.
- OM3 – 50µm südamik, sinakasroheline mantel, VSCEL-laser, 10GbE kuni 300m, 40/100GbE kuni 100m.
- OM4 – 50µm südamik, sinakasroheline mantel, VSCEL-laser, 10GbE kuni 550m, 40/100GbE kuni 150m.
- OM5 – 50µm südamik, laimiroheline mantel, VSCEL-laser, mõeldud mitme lainepikkusega WDM-kanalitele.

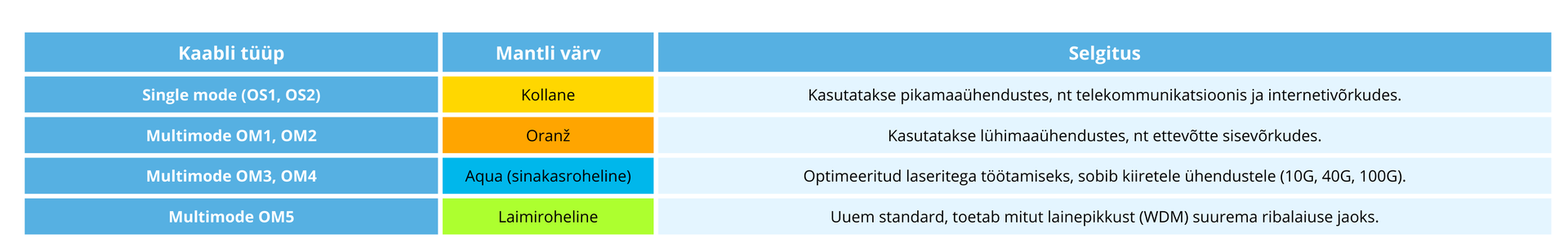

Kaablite värvid vastavalt TIA-598C standardile
Multimode kiu eelised
- Kuluefektiivne – odavam kui ühemodaalne kiud.
- Mitme protokolli tugi – ühildub Etherneti, Infinibandi ja teiste võrguprotokollidega.
- Mitme signaali edastus ilma häireta – võimaldab mitut üheaegset andmeedastust ilma signaali kadumiseta.
Tänu oma suurele läbilaskevõimele ja töökindlusele kasutatakse multimodaalset fiiberoptilist kaablit tavaliselt hoonete selgroovõrkudes. Üldiselt on MMF-kaabel endiselt kõige kuluefektiivsem valik ettevõtete ja andmekeskuste rakenduste jaoks kuni 500–600 meetri ulatuses. Kuid see ei tähenda, et ühemodaalset fiiberoptilist kaablit saaks täielikult asendada multimodaalse kaabliga – valik ühemodaalse ja multimodaalse kiudoptilise kaabli vahel sõltub konkreetsetest kasutusjuhtudest, vajalikust edastuskaugusest ning eelarvest.
Enne kui võrrelda simplex ja duplex fiiberoptilisi kaableid, tuleb mõista nende põhierinevust. Need on erinevad sidetehnoloogiad, mida kasutatakse telekommunikatsioonis ja arvutivõrkudes andmeedastuseks.
Simplex – andmed liiguvad ainult ühes suunas. Üks ots toimib saatjana ja teine vastuvõtjana ning seda ei saa pöörata.
Duplex – andmed liiguvad kahes suunas, kasutades kahte kiudu. Üks kiud edastab andmeid punktist A punkti B ja teine kiud vastupidises suunas.
Erinevalt simplex-kaablist saab duplex-kaabli jagada kaheks:
- Pooldupleks (Half Duplex) – andmed liiguvad mõlemas suunas, kuid mitte samaaegselt (sarnaneb raadiosidega).
- Täisdupleks (Full Duplex) – andmed liiguvad mõlemas suunas samaaegselt, näiteks telefonikõne IP-teenustes.
Simplex fiiberoptilised kaablid
Simplex fiiberoptiline kaabel sisaldab ühte klaasist või plastist fiiberkiudu ja ühte väliskatet. Seda kasutatakse ainult ühepoolse andmeedastuse jaoks, näiteks:
✔ Digitaalsed andmelugejad
✔ Automaatsed liiklusandurid ja spordisensorid
✔ Kiirtee jälgimissüsteemid
Simplex-kaablid jagunevad:
- Single mode simplex – sobib pikamaa edastuseks, kuna kannab ainult ühte valguskiirt korraga.
- Multimode simplex – suurema südamikuga, võimaldab mitme valgusrežiimi edastamist, kuid signaal nõrgeneb kiiremini ja sobib lühikesteks vahemaadeks.
Duplex fiiberoptilised kaablid
Duplex fiiberoptiline kaabel koosneb kahest klaasist või plastist fiiberkiust, mida peetakse sageli kaheks ühendatud simplex-kaabliks. See võimaldab samaaegset kahesuunalist andmeedastust, mistõttu kasutatakse seda sageli:
✔ Suuremates tööjaamades ja andmekeskustes
✔ Fiiberswitchides ja serverites
✔ Fiibermodemites ja muudes võrguseadmetes
Duplex-kaablid jagunevad:
- Pooldupleks – andmed liiguvad mõlemas suunas, kuid mitte samaaegselt (nt politseiraadiod).
- Täisdupleks – andmeedastus toimub mõlemas suunas korraga (nt IP-telefonikõned).

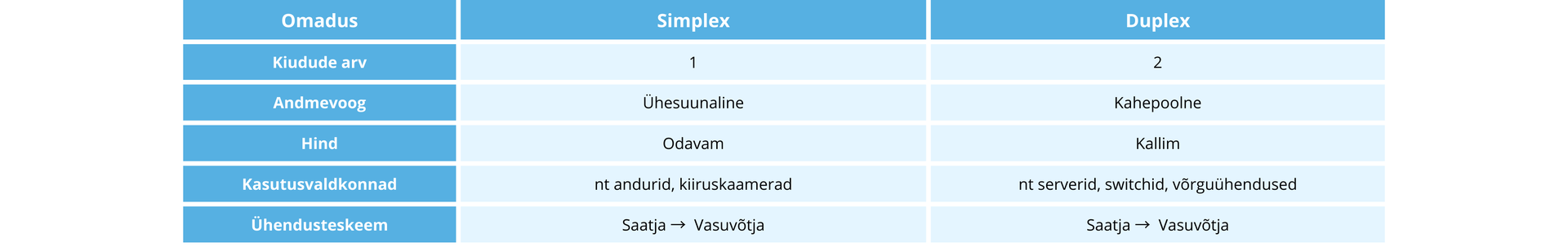

Simplex-kaablid on soodsamad, kuna kasutavad vähem materjale ja toetavad ainult ühesuunalist edastust. Duplex-kaablid kasutavad kahte kiudu ning pakuvad samaaegset andmevahetust mõlemas suunas, olles vajalikud kiiretes võrkudes ja serverite ühendustes.
Fiiberoptilised pistikud on olulised komponendid, mis tagavad täpse ja stabiilse ühenduse optiliste kaablite vahel. Erinevad pistikutüübid, nagu SC, LC, FC, ST ja MTP/MPO, on välja töötatud vastavalt kasutusvajadustele, pakkudes erinevat kinnitussüsteemi, suurust ja ühilduvust. Lisaks pistikutüübile mõjutab ühenduse kvaliteeti ka ferruuli poleerimine – UPC (Ultra Physical Contact) ja APC (Angled Physical Contact) tagavad väiksema tagasipeegelduse ja parema signaali kvaliteedi. Õige pistiku valik sõltub rakendusest – kas tegemist on kiire andmesidevõrgu, telekommunikatsiooni, tööstusliku või laborikeskkonnaga.
- LC – kompaktne, populaarne andmekeskustes.
- SC – kiire ühendamine, kasutusel telekommunikatsioonis.
- ST – tööstuslikud ja vanemad süsteemid.
- MTP/MPO – mitmekiudsed ühendused, kasutusel suure ribalaiusega rakendustes.
UPC vs APC poleerimine
- UPC – madalam tagasipeegeldus, sobib üldkasutuseks.
- APC – optimeeritud vähendatud signaali kadu jaoks.
Fiiberoptilised adapterid on väikesed, kuid olulised komponendid, mis võimaldavad ühendada ja joondada erinevaid fiiberoptilisi pistikuid. Need tagavad stabiilse ja täpse valgussignaali edastamise, vähendades kaotusi ja tagades kvaliteetse ühenduse. Adaptereid kasutatakse andmekeskustes, telekommunikatsioonivõrkudes, laboriseadmetes ja tööstuslikes optilistes süsteemides.

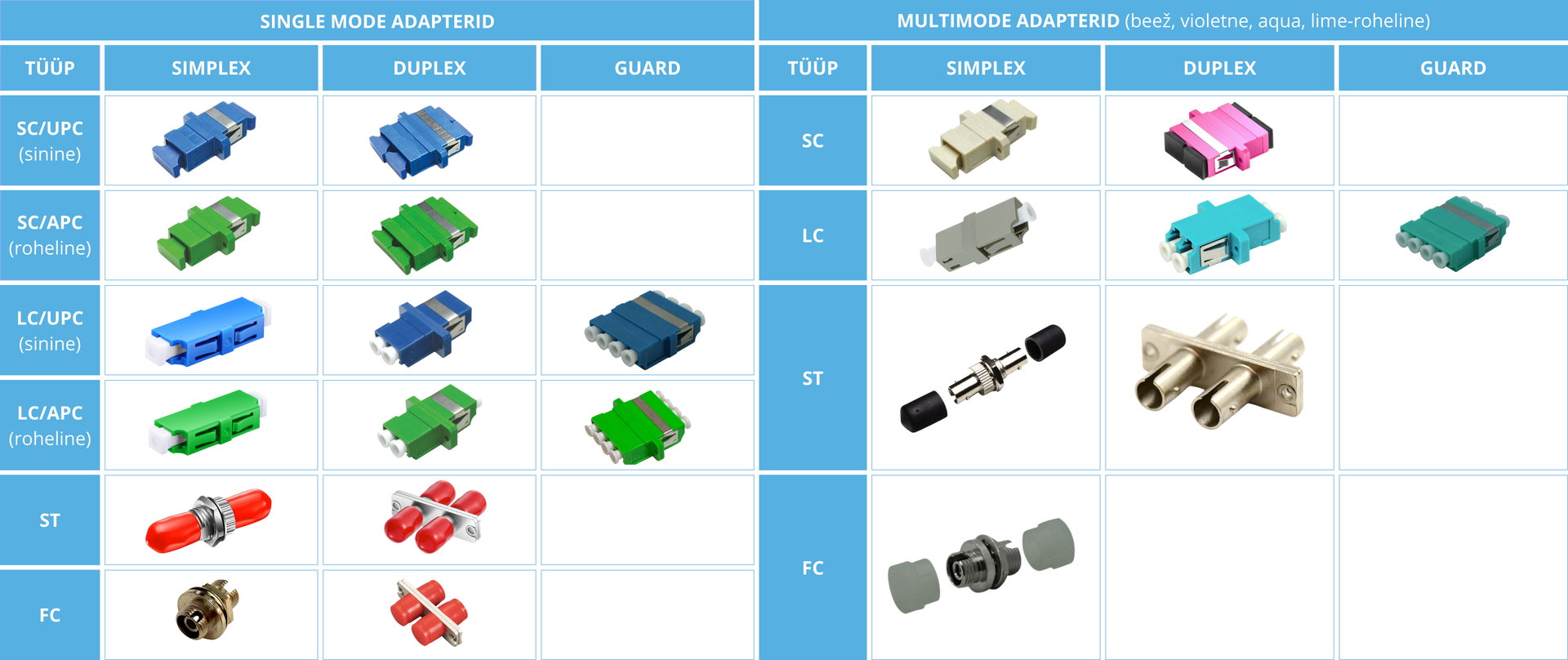

Adapterite tüübid ja omadused
Ühesuguste pistikute ühendamiseks – SC-SC, LC-LC, FC-FC, ST-ST võimaldavad sama tüüpi pistikute ühendamist.
Erinevate pistikute ühendamiseks – SC-LC, FC-SC, ST-LC võimaldavad eri standarditega pistikute vahelist ühilduvust.
Ühesuunalise ja kahesuunalise ühenduse jaoks – Simplex-adapterid toetavad ühte fiiberkiudu, duplex-adapterid ühendavad kahe fiiberkiuga süsteeme.
Multikiuliste ühenduste jaoks – MTP/MPO adapterid võimaldavad 12, 24 või enam kiudu korraga ühendada, toetades suure ribalaiusega lahendusi.
Adapterite ehitus ja värvikoodid
Adapterid võivad olla valmistatud plastikust või metallist, tagades erineva tugevuse ja vastupidavuse. Värvikoodid järgivad pistikute standardeid:
- Sinine – UPC (standardne tasane poleerimine).
- Roheline – APC (nurgaga poleeritud, madala tagasipeegeldusega ühendus).
- Beež või hall – Multimode (OM1, OM2) ühenduste jaoks.
- Aqua, violetne või laimiroheline – Multimode (OM3, OM4, OM5) adapterid.
Kuidas valida õige adapter?
✅ Kui ühendad sama tüüpi pistikuid, vali vastav SC-SC, LC-LC vms adapter.
✅ Kui ühendad eri pistikutüüpe, kasuta hübriidadapterit, nagu SC-LC või FC-ST.
✅ Kui süsteemis on vaja madalat tagasipeegeldust, vali APC-adapterid (roheline).
✅ Kui töötad suure ribalaiusega võrkudes (40G, 100G), kasuta MTP/MPO adaptereid.
Lisaküsimuste tekkimisel võta ühendust meie tootejuhiga.
