Tänapäeval sõltuvad nii kodused kui ärivõrgud usaldusväärsest ja stabiilsest ühendusest. Keerdpaarkaablid (twisted pair) ja võrgukaablid (patch-kaablid) on ühed peamised tehnilised lahendused, millega tagatakse kiire, turvaline ja väikeste häiretega andmeside. Need kaablid moodustavad olulise osa igast struktuursest kaabeldusest — nii uutes hoonetes kui ka vanemate võrkude uuendamisel.
Võrgukaablid on eriti vajalikud kohtades, kus on vaja seadmeid kiiresti ja paindlikult ühendada, näiteks kontorites, serveriruumides või andmekeskustes. Samas on oluline mõista ka keerdpaarkaablite ehitust ja toimimist, sest just nende kaudu liigub andmesignaal füüsilises kihis. Õige kaabli valik aitab vältida häireid, signaali kadu ja vähendab rikete tekkimise riski.
Keerdpaarkaablite ülevaade
Keerdpaarkaabel (ingl twisted pair) koosneb paarikaupa keerdus olevatest isoleeritud juhtmetest. Selline konstruktsioon vähendab elektromagnetilist interferentsi ja ülekostvust ehk häiringut, mis tekib signaalide ülekandumisel ühest juhtmepaarist teise. Keerdpaarkaablid on kõige levinumad vasest andmesidekaablid Ethernet-võrkudes.
Kaabli ehitus
Tüüpiline keerdpaarkaabel sisaldab:
- 4 paari keerdjuhtmeid (8 juhet kokku)
- PVC või LSZH (madala suitsuga halogeenivaba) väliskest
- varjestus (ainult varjestatud kaablitel, olenevalt tüübist)
- värvitud paarid, et juhtmeid oleks lihtsam eristada
Kaabli juhtmed võivad olla valmistatud:
- täistraadist vask (solid conductor) – sobib statsionaarseks paigalduseks
- kiuline vask (stranded) – paindlikum, enamasti kasutusel patch-kaablites.

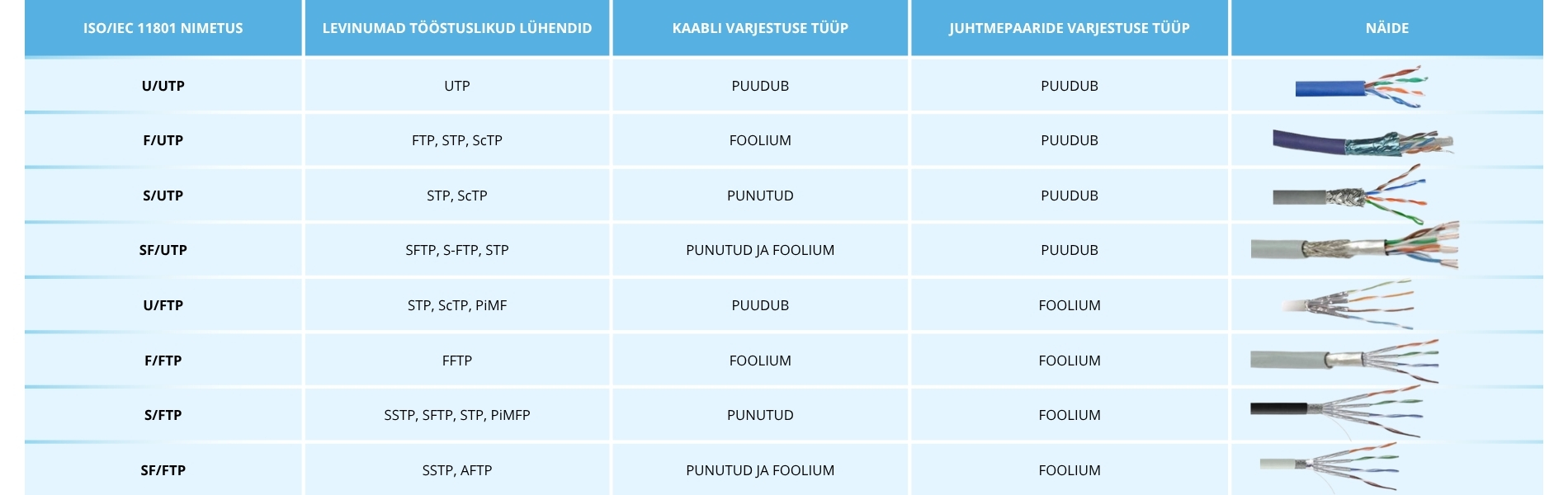

Varjestuse tüübid
ISO on keerdpaarkaablite erinevate ehitustüüpide jaoks välja töötanud standardse nimetamissüsteemi. Selle esimene täht tähistab kaabli üldist varjestust ja kaldkriipsu taga olev teine täht tähistab kaabli sees oleva elemendi varjestust. "S" tähendab punutisvarjestust ja "F" fooliumvarjestust. "TP" tähendab keerdpaari, tasakaalustatud elementi. Varjestus aitab vähendada väliseid elektromagnetilisi häireid ja suurendab signaali kvaliteeti, eriti suure ribalaiuse ja kiiruse puhul.
- U/UTP (Unshielded twisted pairs) - Tuntud ka lühendiga UTP, kõige levinum ja lihtsaim kaabli ehitusviis, kus juhtmepaarid on omavahel keerdus. Varjestust ei kasutata, selle asemel tekitab juhtmete sümmeetriline keerdumine tasakaalustatud ülekandeliini, mis aitab vähendada elektrilist müra ja elektromagnetilisi häireid (EMI). Lisaks saab juhtmepaaride erinevaid keerdumissagedusi kasutada ülekostvushäirete (crosstalk) vähendamiseks. Kõrgema kategooria kaablites võib olla ka ristikujuline täidis, mis eraldab juhtmepaare ja aitab vähendada võõrhäireid naaberkaablitest (alien crosstalk).
- F/UTP (Foiled with unshielded twisted pairs) - Sageli nimetatakse seda FTP-ks — sellisel kaablil on ümber varjestamata keerdpaaride üldine fooliumkaitse ja drenaažijuhe. Kui drenaažijuhe on õigesti ühendatud, suunatakse soovimatu müra maandusse, pakkudes lisakaitset elektromagnetiliste ja raadiosageduslike häirete (EMI/RFI) vastu.
- S/UTP (Shielded with unshielded twisted pairs) - Selle kaabli konstruktsioonil on üldine punutud varjestus koos varjestamata keerdpaaridega. Seda nimetatakse sageli STP-kaabliks, kuid seda terminit tuleks kasutada ettevaatlikult, kuna ka teistel varjestatud kaablitel kasutatakse sama nimetust. Alati tuleks kontrollida, kas kaablil on üldse varjestus ning kas üksikutel juhtmepaaridel on eraldi varjestus olemas. Selline kaabel suudab toetada suuremaid edastuskiirusi pikematel vahemaadel võrreldes U/UTP-ga ning pakub tänu punutud varjestusele paremat mehaanilist tugevust ja maandust.
- SF/UTP (Shielded and foiled with unshielded twisted pairs) - Sellel kaablil on nii üldine punutud varjestus kui ka fooliumvarjestus koos varjestamata keerdpaaridega. Selline kaabel pakub tõhusat kaitset elektromagnetiliste häirete eest nii kaablist väljapoole kui ka kaablisse sissepoole, lisaks tagab punutud varjestus parema maanduse.
- U/FTP (Unshielded with foiled twisted pairs) - Seda tüüpi kaablil puudub üldine varjestus, kuid iga juhtmepaar on eraldi ümbritsetud fooliumvarjestusega, pakkudes teatavat kaitset elektromagnetiliste häirete ning kõrvalolevate paaride ja teiste kaablite ristühendushäirete eest.
- F/FTP ( Foiled with foiled twisted pairs) - Seda tüüpi kaablil on üldine fooliumvarjestus ning iga juhtmepaar on eraldi kaetud fooliumteibiga. Need on sarnased F/UTP kaablitega, kuid lisaks on igal keerdpaaril oma fooliumvarjestus. Selline kaabli konstruktsioon on loodud pakkuma paremat kaitset kõrvalpaari ja teiste kaablite ristühendushäirete, raadiosageduslike häirete (RFI) ja elektromagnetiliste häirete (EMI) eest.
- S/FTP (Shielded with foiled twisted pairs) - Sarnaselt F/FTP kaablile on iga juhtmepaar kaetud fooliumteibiga, enne kui need ümbritsetakse üldise painduva, kuid mehhaaniliselt tugeva punutud varjestusega. Lisatud foolium juhtmepaaridel aitab vähendada ristühendushäireid kõrvalpaari ja teiste kaablite poolt. Punutud varjestus tagab parema maanduse.
- SF/FTP (Shielded and foiled with foiled twisted pairs) - Pakkudes maksimaalset kaitset raadiosageduslike (RFI) ja elektromagnetiliste (EMI) häirete, ristühendushäirete ning võõrhäirete vastu, on sellel kaablil nii üldine punutud varjestus kui ka fooliumvarjestus, lisaks iga juhtmepaar eraldi kaetud fooliumteibiga. Selline kaabel tagab parima kaitsetaseme häirete eest ning parema maanduse tänu punutud varjestusele.
Sagedus ja ribalaius
Keerdpaarkaablid on liigitatud kategooriatesse (Cat5e, Cat6, Cat6a, Cat7, Cat8) vastavalt sellele, kui palju ribalaiust ja kiirust nad võimaldavad. Kõrgema kategooria kaablid tagavad parema edastusvõime, kuid on ka kallimad ja jäigemad. Cat kaablite kategooriatest lähemalt eraldi peatükis.
Võrgukaablite ülevaade
Võrgukaabel (patch-kaabel) on tehases valmis pistikutega varustatud kaabel, mida kasutatakse seadmete kiireks ja mugavaks ühendamiseks. Võrgukaableid iseloomustab tavaliselt suurem paindlikkus (kiuline kaabel) ning standardpikkused, mis sobivad hästi lühikeste ühenduste tegemiseks patch-paneelide, switchide, ruuterite ja lõppseadmete vahel.
Võrgukaablite peamine eelis seisneb selles, et neid saab kohe kasutada — pistikud on tehases kinnitatud ning kaabel testitud. See säästab aega ja vähendab vigade tekkimise riski võrreldes kohapeal valmistatud kaablitega.
Rakendused
- Arvutite ühendamine seinapesade või switchidega
- switchide ühendamine ruuteritega
- serveriruumides patch-paneelide ühendamine
- andmekeskustes seadmete ümberpaigutamisel või ajutiste ühenduste loomisel
Valmis võrgukaablid sobivad hästi olukordadesse, kus võrgu ülesehitus võib sageli muutuda või seadmeid on vaja ümber ühendada.
Pikkused ja standardid
Võrgukaablid on saadaval järgmistes standardpikkustes: 0.15m, 0.25m, 0.5m, 1m, 1.5m, 2m, 3m, 5m, 7.5m, 10m, 15m, 20m, 25m, 30m, 40m, 50m...100m.
Võrgukaablid järgivad standardeid:
- TIA/EIA-568-B (kaablite värvikoodid ja otste skeemid)
- ISO/IEC 11801 (rahvusvaheline standard)
- pistikutena kasutatakse 8P8C RJ-45 moodulühendusi, standardiseeritud kas T568A või T568B skeemiga.
Võrgukaablite varjestus
Samamoodi nagu keerdpaarkaablitel, on ka võrgukaablitel varjestusvõimalused:
- UTP (varjestamata) — soodne, sobib tavapäraste häiretega keskkondadesse
- FTP (fooliumiga varjestus) — parem kaitse elektromagnetiliste häirete eest
- S/FTP (iga paar + üldvarjestus) — maksimaalne kaitse, soovitatav serveriruumides ja andmekeskustes
- F/FTP - fooliumiga üldvarjestus + iga paar

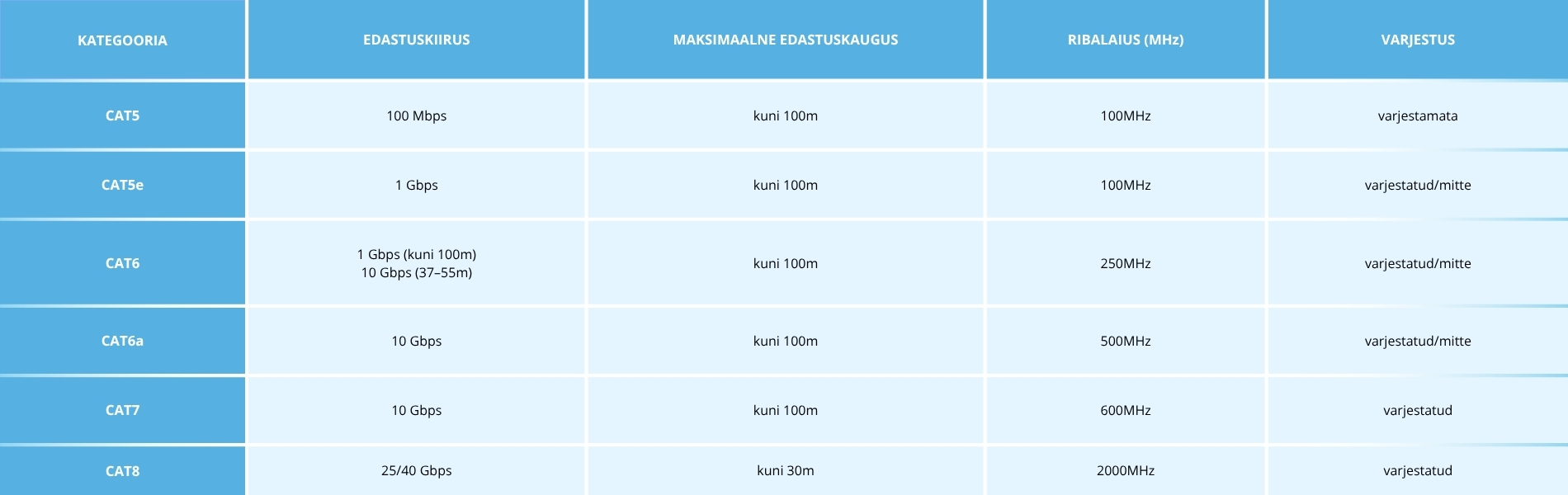

Kaablite kategooriad
Etherneti keerdpaarkaableid ja võrgukaableid liigitatakse standardite järgi kategooriatesse (Cat5e, Cat6, Cat6a, Cat7, Cat8), mis määravad ära nende maksimaalse andmesidekiiruse, sageduse (ribalaiuse) ja maksimaalse töömaa. Kategooria valik sõltub eelkõige võrgu kiirusest, häiringute tasemest ning paigalduse kaugusest. Kategooriate võrdlustabel:
Võrgukaablite konstruktioon
Võrgukaabel erineb standardsest keerdpaarkaablist eelkõige selle poolest, et võrgukaabel on tavaliselt valmistatud kiulisest vasest (stranded copper), mitte täistraadist (solid copper). See annab kaablile suurema painduvuse, mis on oluline, kui kaabel peab taluma sagedast liigutamist või ümberühendamist.
CU ja CCA kaablite erinevus
Võrgukaableid valmistatakse kahest peamisest materjalist: täisvasest (CU) ja vasega kaetud alumiiniumist (CCA – Copper-Clad Aluminium). Nende kahe materjali omadused mõjutavad kaabli jõudlust, töökindlust ja eluiga.
Täisvask (CU – Copper)
- Valmistatud 100% vasest
- Väiksem takistus → parem signaalikvaliteet
- Sobib hästi Power over Ethernet (PoE) lahendusteks
- Vastupidavam füüsilisele pingele ja korrosioonile
- Tavaliselt kallim, kuid usaldusväärsem
Vaskkaetud alumiinium (CCA – Copper-Clad Aluminium)
- Juhtmed on alumiiniumist, peal õhuke vaskkiht
- Suurem takistus → signaalikadu ja soojuse tekkimine
- Ei toeta PoE-d, võib põhjustada ülekuumenemist
- Lühem eluiga ja suurem rikete risk
Millal eelistada CU-kaablit?
Kui soovid tagada töökindla võrgu, eriti PoE seadmete kasutamisel (nt IP-kaamerad, WiFi tugijaamad või VoIP telefonid), vali alati CU märgistusega kaabel.
CU-kaabel = kvaliteet, CCA-kaabel = kompromiss.
Paigaldus ja hooldus
Hästi teostatud paigaldus ja regulaarne hooldus on võrgu töökindluse seisukohalt võtmetähtsusega. Kuigi võrgukaabel on paindlik ja mugav kasutada, peab ka selle paigaldamisel järgima parimaid praktikaid, et vältida signaalikadu ja vigu.
Paigaldamise head tavad
- Väldi kaabli liigset painutamist (miinimum-painutusraadius tavaliselt 4 korda kaabli läbimõõt
- Ära venita kaablit üle lubatud tõmbejõu
- Hoia kaabel eemal tugevate elektromagnetiliste allikate (mootorid, valgustid) vahetust lähedusest
- Ära keera ega purusta kaablit klambritega liiga tugevalt kinnitades
- Veendu, et pistikupesad oleksid õigesti ühendatud ja kaablid korralikult kokku pressitud.
Märgistamine ja dokumenteerimine
Selge märgistamine säästab aega võrgu hooldamisel ja probleemide lahendamisel.
Soovitused:
- kasutada värvikoodi
- kleepida kaablile sildid mõlemas otsas
- dokumenteerida ühenduste skeem (näiteks patch-paneeli portide tabel)
- kasutada vajadusel kaablite organiseerimist (kaablihoidikud, kaablisidemed jne, vaata SIIT)
Kaablite testimine
Kõik võrgukaablid tuleks pärast paigaldamist testida, et kontrollida:
- signaali pidevust
- risthäiret (NEXT) - signaali lekkimine juhtmepaaride vahel kaabli alguspunktis.
- takistust
- ribalaiuse vastavust standardile
Selleks kasutatakse kaablitestereid (näiteks Fluke Networks DSX seeria), mis suudavad kontrollida ka kaabli kategooria vastavust (Cat5e, Cat6, Cat6a jne).
Hooldus ja kontroll
- kontrolli visuaalselt kulumist või kahjustusi
- väldi võrgukaablite liigset sikutamist või muljumist
- puhasta regulaarselt pistikuid tolmust või mustusest
- kui võimalik, teosta ülevaatus iga-aastaselt suuremates võrkudes
Tüüpilised vead, mida võrguehitusel tehakse:
- Liiga pikad võrgukaablid → signaali nõrgenemine
- Liiga järsult painutatud kaabel → juhtmekatkestused
- Varjestatud kaabli ebaõige maandamine → häirete suurenemine
- Ebakvaliteetsed pistikud → katkestused ja kontaktiprobleemid
KKK (Korduma Kippuvad Küsimused)
Kui pikk võib võrgukaabel olla?
Standardi järgi võib kogu ühenduse pikkus koos keerdpaarkaabliga olla kuni 100m, kuid pikad võrgukaablid võivad suurendada signaali kadu.
Kas varjestatud kaabel on alati parem?
Varjestatud kaabel (FTP või S/FTP) vähendab häireid ja on vajalik elektromagnetiliselt keerulisemas keskkonnas (näiteks tööstuses või serveriruumis). Koduses või väikekontori võrgus piisab enamasti UTP-kaablist, kui häireallikaid ei ole.
Mis vahe on T568A ja T568B skeemidel?
Mõlemad on juhtmete järjestuse standardid RJ-45 pistikus, funktsionaalselt võrdsed. Eestis on laialdasemalt kasutusel T568B. Oluline on, et võrgu mõlemad otsad kasutaks sama skeemi (v.a crossover-kaablid).
Kas Cat8 on koduvõrgus mõistlik?
Cat8 on tehniliselt liiga kallis ja ülearune koduvõrgu jaoks, sest toetab kiiruseid (25–40 Gbps), mida kodutarbija tavaliselt ei vaja. Kodus piisab enamasti Cat6 või Cat6a kaablist.
Kas võrgukaablite värv on oluline?
Tehniliselt mitte — värv ei mõjuta signaali kvaliteeti. Kuid värvikood aitab võrgu haldust ja vigade leidmist lihtsamaks muuta. Näiteks sinine andmeside, punane kriitilised ühendused jne.
Kas peab testima ka uusi võrgukaableid?
Kvaliteetset tehases testitud patch-kaablit ei pea tingimata uuesti testima, kuid paigaldamise järel on soovitatav teha võrgu üldtest, et veenduda ühenduste õigsuses.
Mis on crossover-kaabel ja millal seda vaja on?
Crossover-kaabel ühendab kaks sarnast võrguporti otse (näiteks kaks arvutit omavahel), juhtmeskeem on ühes otsas T568A ja teises T568B. Tänapäeva seadmed suudavad tavaliselt automaatselt tuvastada ühenduse tüübi (auto-MDI/MDIX), mistõttu crossover-kaablite vajadus on vähenenud.
Kas võrgukaablid sobivad ka PoE jaoks?
Jah, Cat5e ja kõrgemad võrgukaablid toetavad PoE (Power over Ethernet) lahendusi. PoE jaoks sobivad vask (Cu) kaablid, vältida CCA kaableid.
