Kas oled kunagi mõelnud, miks paljud kaablid ja pistikud sobivad üle maailma? Vastus peitub IEC standardites, mis loodi juba 1906. aastal, et lihtsustada seadmete ühendamist ja tagada ohutus. IEC-pistikud on Rahvusvahelise Elektrotehnika Komisjoni (IEC) standardiseeritud elektrilised ühendused, mida kasutatakse peamiselt seadmete toitekaablite ühendamiseks. Need pistikud on levinud üle maailma ja hõlmavad mitmeid tüüpe, mis on loodud erinevate voolutugevuste, pingete ja rakenduste jaoks.
Põhifunktsioonid:
- Standardiseeritus: IEC-pistikud vastavad rahvusvahelistele standarditele, mis määravad nende kuju, mõõtmed ja tehnilised omadused.
- Ohutus: standardid tagavad, et pistikud vastavad kindlatele mehaanilistele, elektrilistele ja temperatuuri taluvuse nõuetele.
- Ühilduvus: disainitud sobima erinevate seadmetega, alates kodumasinatest kuni tööstusseadmeteni.
Levinumad IEC pistikute tüübid:

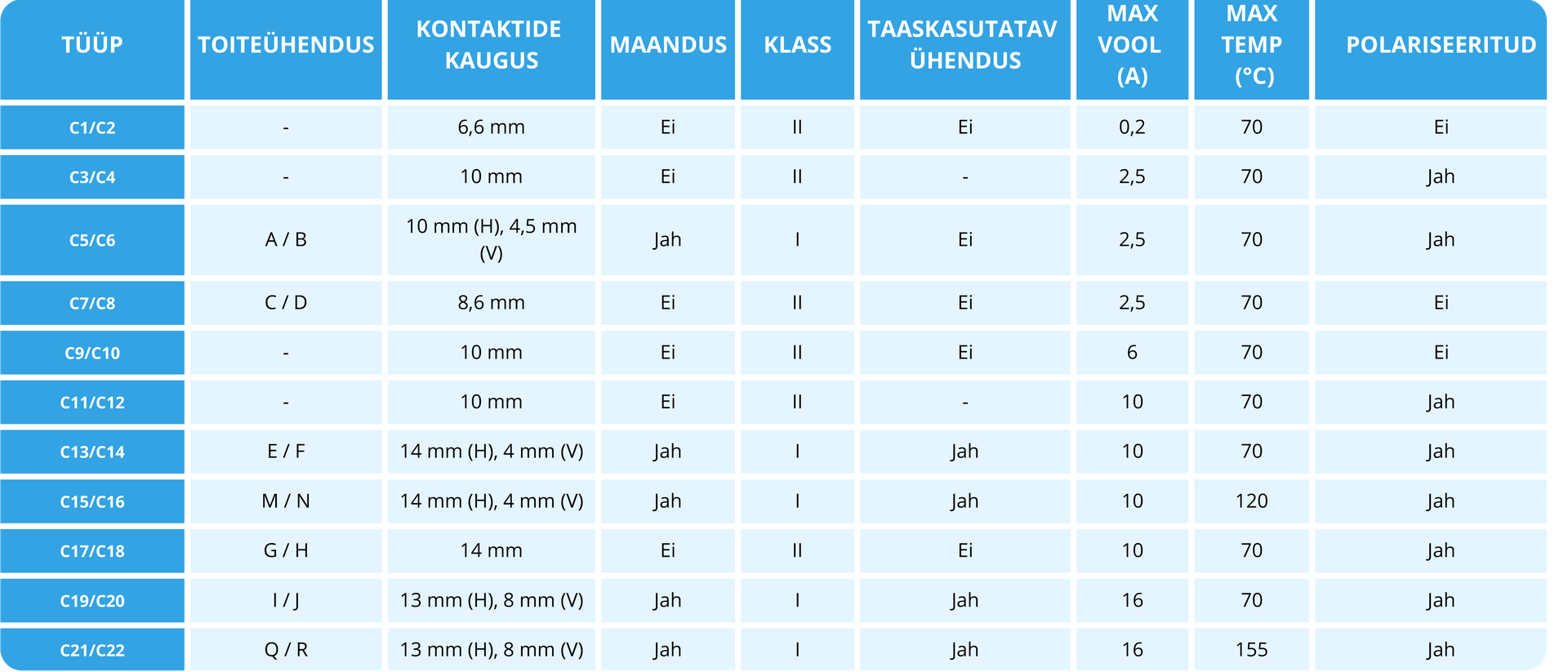

IEC-pistikud jagunevad erinevateks tüüpideks - kokku on 22 erinevat pistikutüüpi, mis sobivad konkreetsetele seadmetele ja kasutustingimustele. Väiksem number tähistab alati pistikupesa (nt C5) ja suurem number pistikut (nt C6).
Siin on 10 kõige levinumat pistikutüüpi: C5/ C6
C5 ja C6 on laialdaselt kasutatavad sülearvutite toiteadapterites, tuntud ka kui „Miki Hiir“ või „Ristikheina lehe“ ühendused.
- C5 ühendust kasutatakse tavaliselt voolukaablitel.
- C6 ühendus on sisend, mida leidub seadmetel ja toiteadapteritel.

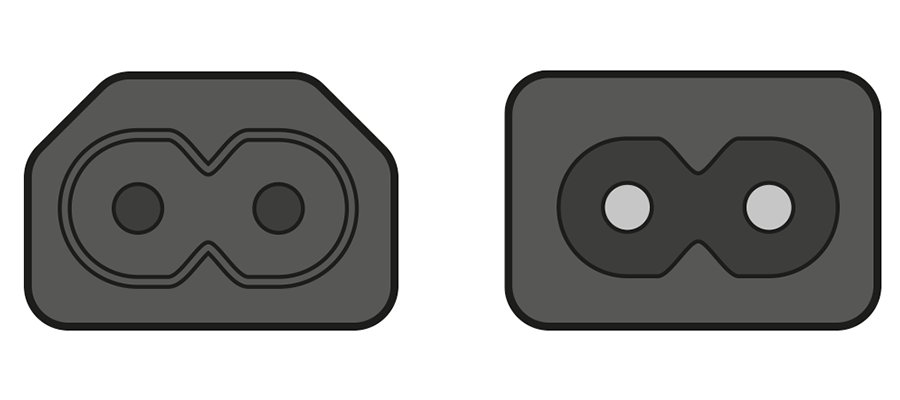

C7/ C8
C7 ja C8 on tuntud ka kui „Kaheksakujuline“ või „Püssitoru“ ühendused, mida kasutatakse laialdaselt erinevatel seadmetel, nagu televiisorid, Blu-ray-mängijad ja sülearvutite laadijad.
- C7 ühendus on polariseeritud. Sellel on olemas ka polariseerimata versioon, kus kaheksakujulisel ühendusel on üks külg tasane.
- C7 ühendust kasutatakse tavaliselt voolukaablitel.
- C8 ühendust kasutatakse seadmetel/toiteadapteritel.

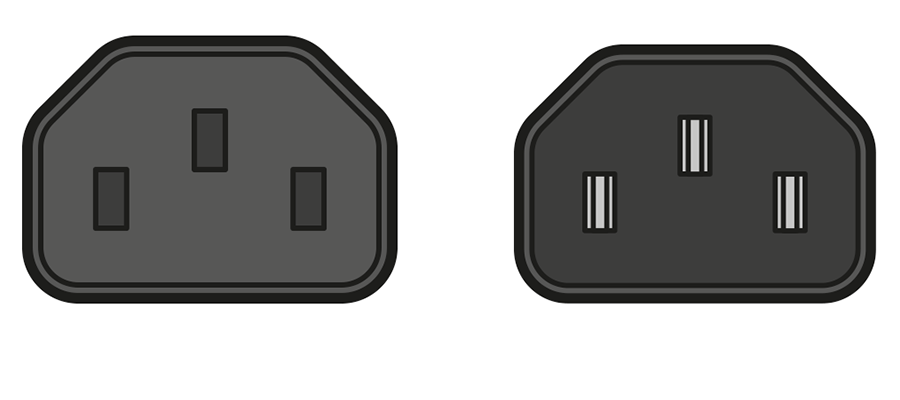

C13/ C14
C13 ja C14 on väga laialdaselt kasutatav arvutites, monitorides ja vanemates sülearvutite toiteadapterites.
- C13 ühendust kasutatakse tavaliselt standardsel voolukaablil.
- C14 ühendust kasutatakse seadmetel, toiteadapteritel ja IEC pikenduskaablitel.
C15/ C16
C15 ja C16 on sarnane C13-le, kuid palju kõrgema temperatuuritaluvusega, kasutatakse tavaliselt köögiseadmetes ja tuntakse ka kui „Veekeetja juhe“.
- See on „kuumatingimuste“ kaabel, mis tähendab, et see talub kõrgemat temperatuuri.
- C15 ühendust kasutatakse tavaliselt voolukaablitel.
- C16 ühendust kasutatakse seadmetel.

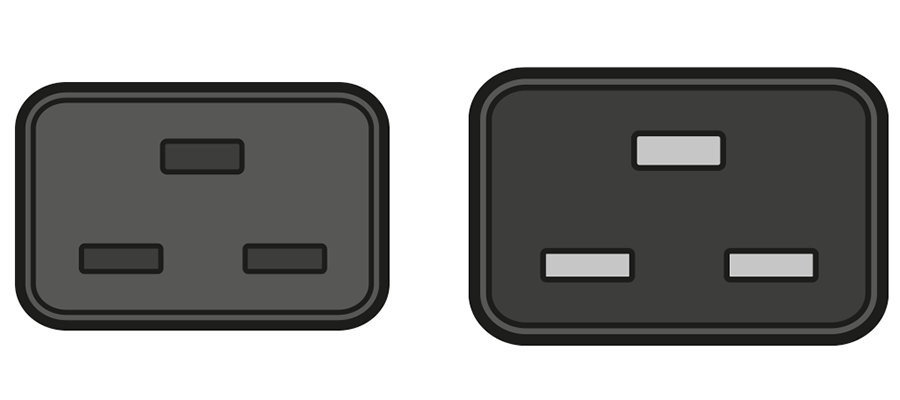

C19/ C20
C19 ja C20 on kõrge voolutugevuse reitinguga ühendused, mida kasutatakse tavaliselt suure võimsusega seadmetes, näiteks tööjaamades või serverites.
- C19 ühendust kasutatakse voolukaablitel.
- C20 ühendust kasutatakse seadmetel, toiteadapteritel ja pikenduskaablitel.
Haruldasemad IEC pistikute tüübid:
C1 / C2 - Väikese võimsusega seadmed, näiteks elektrilised pardlid.
C3 / C4 - Väiksemad seadmed, näiteks vanemad raadiod ja meditsiinilised seadmed.
C9 / C10 - Väikesed ja kompaktsete seadmete pistikud, vähem levinud.
C11 / C12 - Meditsiinilised või spetsialiseeritud seadmed, maandamata.
C17 / C18 - Sarnased C13/C14-ga, kuid ilma maandusjuhtmeta. Kasutatakse vanemates seadmetes.
C21 / C22 - Kõrgetele temperatuuridele vastupidavad pistikud, mida kasutatakse labori- ja tööstusseadmetes.
